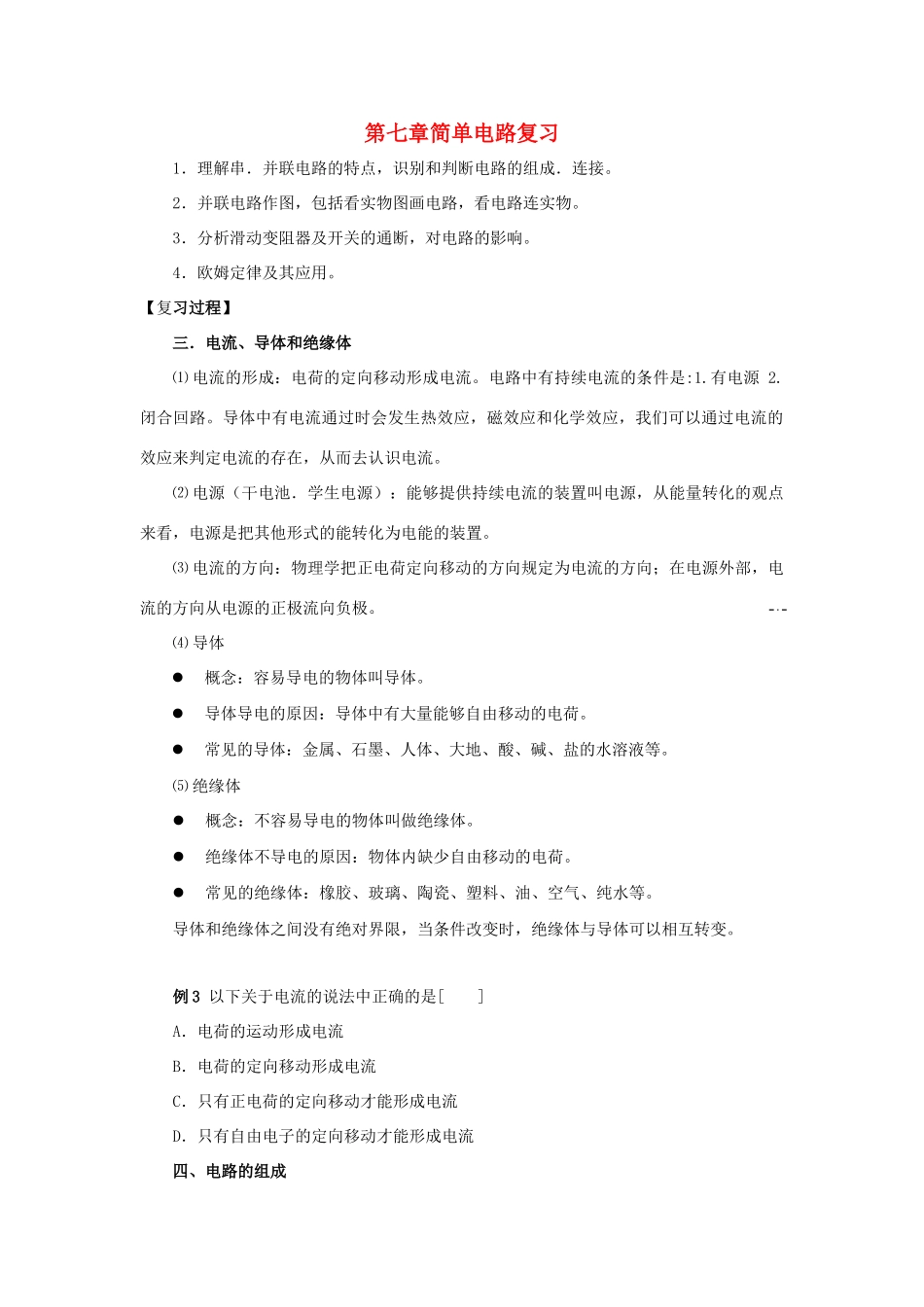

第七章简单电路复习1．理解串．并联电路的特点，识别和判断电路的组成．连接。2．并联电路作图，包括看实物图画电路，看电路连实物。3．分析滑动变阻器及开关的通断，对电路的影响。4．欧姆定律及其应用。【复习过程】三．电流、导体和绝缘体⑴电流的形成：电荷的定向移动形成电流。电路中有持续电流的条件是:1.有电源2.闭合回路。导体中有电流通过时会发生热效应，磁效应和化学效应，我们可以通过电流的效应来判定电流的存在，从而去认识电流。⑵电源（干电池．学生电源）：能够提供持续电流的装置叫电源，从能量转化的观点来看，电源是把其他形式的能转化为电能的装置。⑶电流的方向：物理学把正电荷定向移动的方向规定为电流的方向；在电源外部，电流的方向从电源的正极流向负极。⑷导体概念：容易导电的物体叫导体。导体导电的原因：导体中有大量能够自由移动的电荷。常见的导体：金属、石墨、人体、大地、酸、碱、盐的水溶液等。⑸绝缘体概念：不容易导电的物体叫做绝缘体。绝缘体不导电的原因：物体内缺少自由移动的电荷。常见的绝缘体：橡胶、玻璃、陶瓷、塑料、油、空气、纯水等。导体和绝缘体之间没有绝对界限，当条件改变时，绝缘体与导体可以相互转变。例3以下关于电流的说法中正确的是[]A．电荷的运动形成电流B．电荷的定向移动形成电流C．只有正电荷的定向移动才能形成电流D．只有自由电子的定向移动才能形成电流四、电路的组成⑴电路是由用电器、电源、开关和导线组成的。⑵用电器是消耗电能的装置（工作时，把电能转化为其他形式的能。），家庭中常见的用电器有电灯、电风扇、电视机等。⑶电源是提供电能的装置，常见的电源有干电池、蓄电池和发电机等。⑷开关是用来控制用电器工作，接通或断开电路的常见的开关有拉线开关、拨动开关、闸刀开关等。⑸导线是用来连接用电器．开关和电源组成电路的，常见的导线是金属导线。五．电路的三种状态⑴通路：接通的电路叫通路，用电器正常工作，电路中有电流。⑵开路：某处断开的电路叫开路，电路中没有电流，用电器停止工作。⑶短路：电路中没有用电器，直接把导线接在电源的两极上叫做短路。短路时电路中的电流很大，容易损坏电源和造成火灾，所以是绝对不允许的。例4．在《电工手册》中，列出了白炽灯的常见故障与检修方法，其中一项故障现象及其可能原因如右表所示：上述故障现象的可能原因可以概括为A．电路中出现了短路B.电路中出现了断路C.并联变成了串联D.供电电压偏低例5．（2004年北京市海淀中考题）如图1-6所示是某同学连接好的测量灯泡电阻的电路。闭合开关，L1灯不亮，两电表示数均为零。该同学用检测灯L2检测电路。L2的两根接线分别接在B、N两点，仅L2亮，两电表示数均为零；分别接在A、C两点，L1、L2均亮，电流表示数为零，电压表示数不为零；分别接在M、N两点，L1、L2均不亮，两电表示数均为零。由以上检测中观察到的现象判断出电路故障可能是A.滑动变阻器短路B.从M经开关至N间有短路图1-6ABCMDNC.导线CD断路，电流表短路D.滑动变阻器断路，电流表短路六．电路的基本连接方式串联并联电路图定义把元件逐个顺次首尾连接起来组成的电路把元件并列地连接起来组成一个整体，再接入电源的电路叫做并联电路。电路特点唯一的通路，通过一个元件的电流，同时也通过另一个元件；电路中各元件互相影响，只要某处断开，电路中就没有电流通过，所以一个开关就可以控制整个电路。多条通路，干路的电流至少分成两部分，分别通过各支路的元件；各支路元件不互相影响，支路开关只控制该支路；干路的开关控制整个电路。例6如图1-12所示，开关S始终闭合，要使L1．L2串联，必须闭合，断开；要使L1．L2并联，必须闭合；断开；不允许同时闭合，因为会造成电源短路。答案：S2．S1．S3，S1．S3．S2，S1．S2．S3。六、电流和电流表⑴单位电流的国际单位是安培，简称安,符号是A，常用单位还有毫安（mA），微安（uA）.换算关系：lA＝1000mAlmA＝1000uA⑵测量工具测量仪器：电流表，刻度盘标有符号A。量程：实验室用电流表有三个接线柱，两个量程：0～0.6A和0～3A。图1-12⑶测量方法：电流表必须串联在被测的电路...
