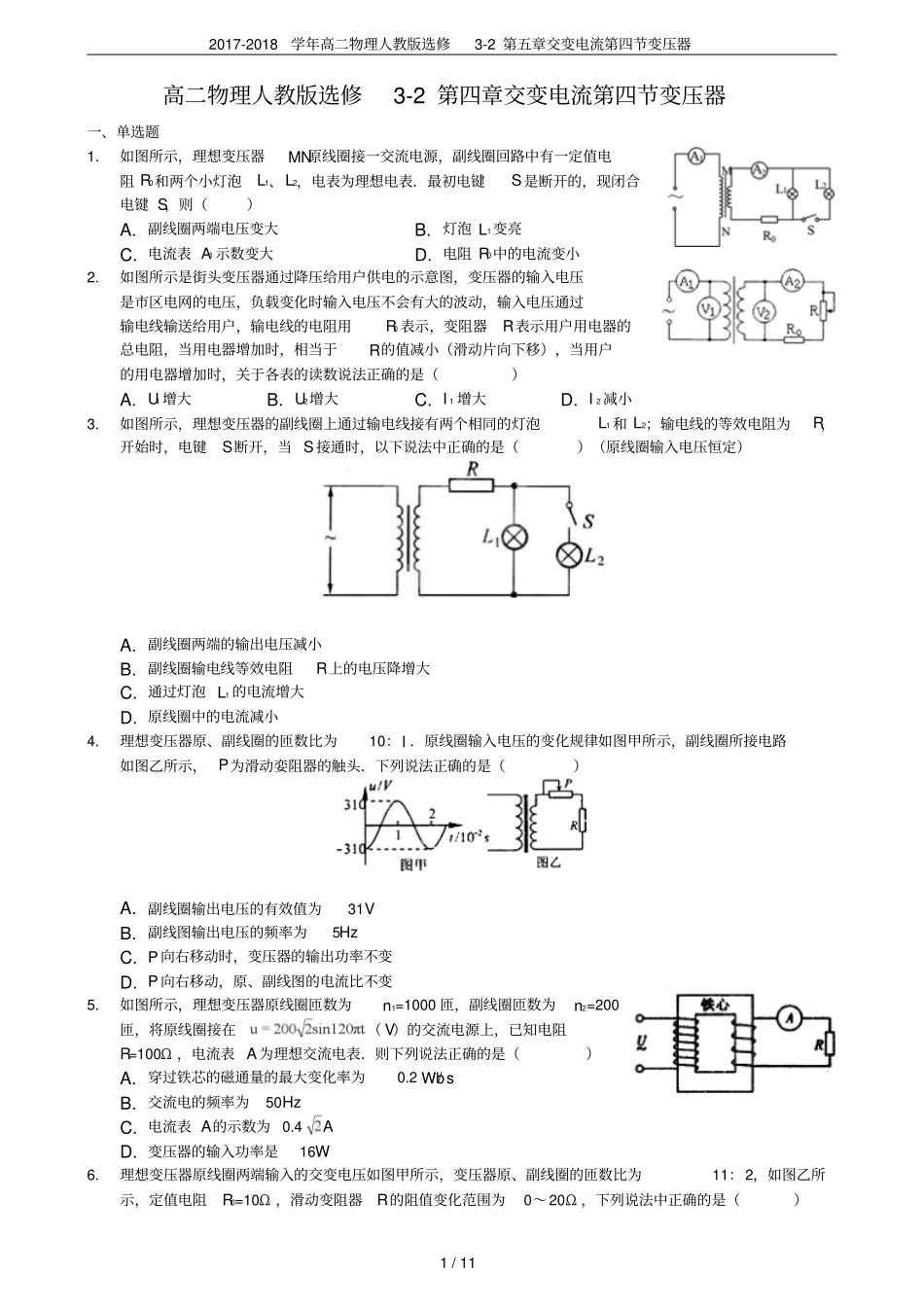

2017-2018学年高二物理人教版选修3-2第五章交变电流第四节变压器1/11高二物理人教版选修3-2第四章交变电流第四节变压器一、单选题1.如图所示，理想变压器MN原线圈接一交流电源，副线圈回路中有一定值电阻R0和两个小灯泡L1、L2，电表为理想电表．最初电键S是断开的，现闭合电键S，则（）A.副线圈两端电压变大B.灯泡L1变亮C.电流表A1示数变大D.电阻R0中的电流变小2.如图所示是街头变压器通过降压给用户供电的示意图，变压器的输入电压是市区电网的电压，负载变化时输入电压不会有大的波动，输入电压通过输电线输送给用户，输电线的电阻用R0表示，变阻器R表示用户用电器的总电阻，当用电器增加时，相当于R的值减小（滑动片向下移），当用户的用电器增加时，关于各表的读数说法正确的是（）A.U1增大B.U2增大C.I1增大D.I2减小3.如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2；输电线的等效电阻为R，开始时，电键S断开，当S接通时，以下说法中正确的是（）（原线圈输入电压恒定）A.副线圈两端的输出电压减小B.副线圈输电线等效电阻R上的电压降增大C.通过灯泡L1的电流增大D.原线圈中的电流减小4.理想变压器原、副线圈的匝数比为10：l．原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动娈阻器的触头．下列说法正确的是（）A.副线圈输出电压的有效值为31VB.副线图输出电压的频率为5HzC.P向右移动时，变压器的输出功率不变D.P向右移动，原、副线图的电流比不变5.如图所示，理想变压器原线圈匝数为n1=1000匝，副线圈匝数为n2=200匝，将原线圈接在（V）的交流电源上，已知电阻R=100Ω，电流表A为理想交流电表．则下列说法正确的是（）A.穿过铁芯的磁通量的最大变化率为0.2Wb/sB.交流电的频率为50HzC.电流表A的示数为0.4AD.变压器的输入功率是16W6.理想变压器原线圈两端输入的交变电压如图甲所示，变压器原、副线圈的匝数比为11：2，如图乙所示，定值电阻R0=10Ω，滑动变阻器R的阻值变化范围为0～20Ω，下列说法中正确的是（）A.变压器输出电压的频率为100HzB.电压表的示数为56.5VC.当滑动的变阻器阻值减小时，变压器输入功率变大D.当滑动变阻器阻值调为零时，变压器的输出功率为16W7.一理想变压器的原线圈连接一电流表，副线圈接入电路的匝数可以通过触头Q调节，如图所示．在副线圈输出端连接了定值电阻Ro和滑动变阻器R，在原线圈上加一电压为U的交流电，则（）A.保持Q位置不动，将P向上滑动时，变压器的输出电压变大B.保持Q位置不动，将P向上滑动时，电流表的读数变大C.保持P位置不动，将Q向上滑动时，电流表的读数变大D.保持P位置不动，将Q向上滑动时，变压器的输出功率不变8.如图所示，一理想变压器的原线圈接正弦交流电源，副线圈接有可变电阻R．原线圈中的电流为I1，输入功率为P1，副线圈中的电流为I2，输出功率为P2．当可变电阻的滑片向下移动时（）A.I2增大，P2增大B.I2增大，P2减小C.I1减小，P1增大D.I1减小，P1减小9.如图所示，一理想变压器原、副线圈的匝数比n1：n2=4：1，电阻R=55Ω．原线圈两端接一正弦式交变电流，其电压的有效值为220V．则原线圈中电流的大小为（）A.0.25AB.1.0AC.4.0AD.16A二、多选题10.如图所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心接头，电压表V和电流表A均为理想电表．从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为U=220sin（100πt）V下列说法正确的（）A.c、d两端所加交流电的频率为100HzB.当单刀双掷开关与a连接时，电压表的示数为22VC.单刀双掷开关由a扳向b时，电压表和电流表的示数均变大D.单刀双掷开关与a连接，滑动变阻器触头P向上移动的过程中，电压表和电流表的示数均变小11.如图所示，理想变压器原线圈接有交流电源，保持输入电压不变．开始时单刀双掷开关K接a；S断开时，小灯泡A发光较暗，要使小灯泡A亮度增加，下列操作可行的是（）A.闭合开关SB.开关K接bC.把滑动变阻器滑片向左移动D.把滑动变阻器滑片向右移动2017-2018学年高二物理人教版选修3-2第五章交变电流第四节变压器3/1112.如图所示，理想变压器与电阻R、交流电压表V、交流电流表A按图甲所示方式连接，...
