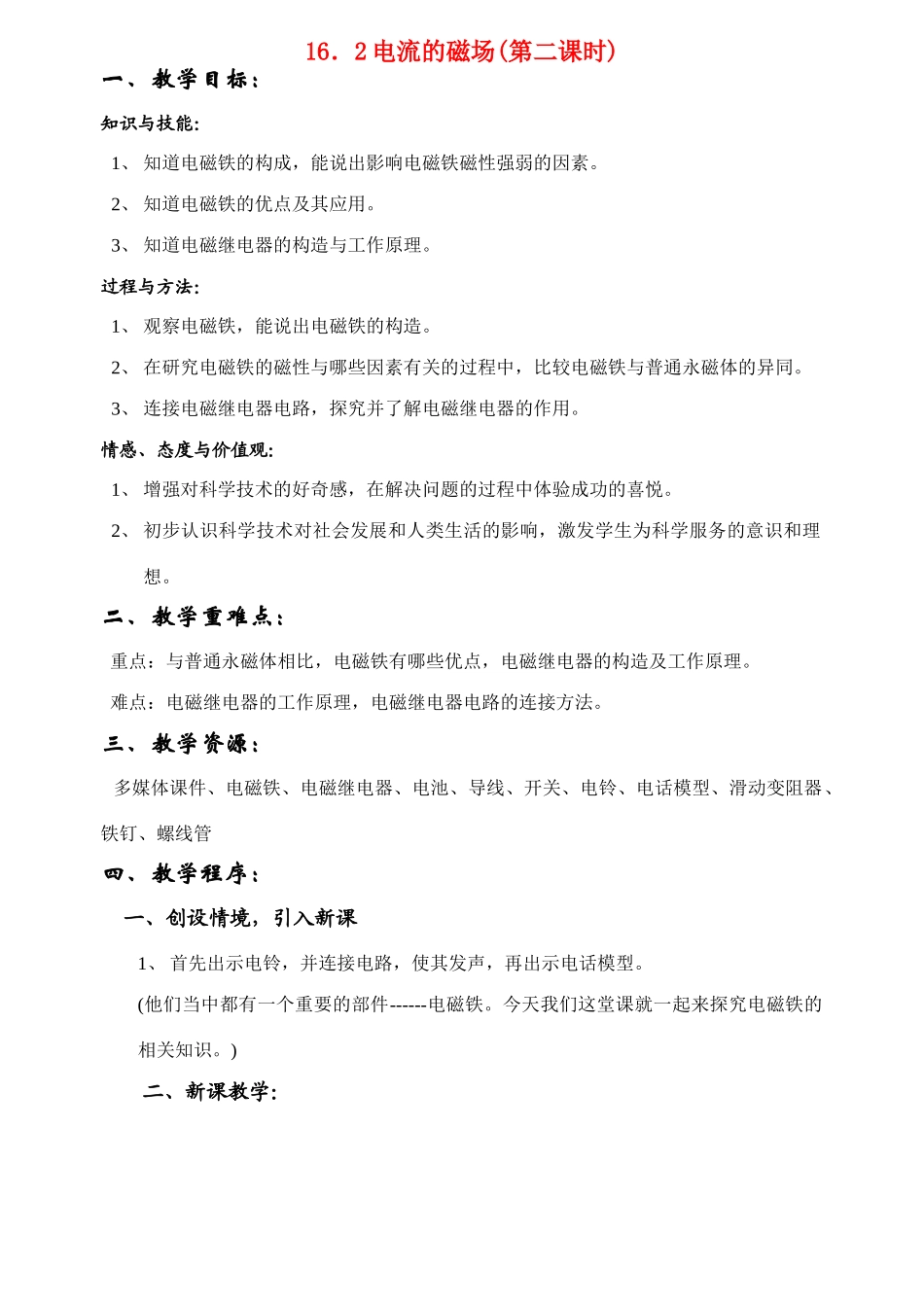

16．2电流的磁场(第二课时)一、教学目标：知识与技能：1、知道电磁铁的构成，能说出影响电磁铁磁性强弱的因素。2、知道电磁铁的优点及其应用。3、知道电磁继电器的构造与工作原理。过程与方法：1、观察电磁铁，能说出电磁铁的构造。2、在研究电磁铁的磁性与哪些因素有关的过程中，比较电磁铁与普通永磁体的异同。3、连接电磁继电器电路，探究并了解电磁继电器的作用。情感、态度与价值观：1、增强对科学技术的好奇感，在解决问题的过程中体验成功的喜悦。2、初步认识科学技术对社会发展和人类生活的影响，激发学生为科学服务的意识和理想。二、教学重难点：重点：与普通永磁体相比，电磁铁有哪些优点，电磁继电器的构造及工作原理。难点：电磁继电器的工作原理，电磁继电器电路的连接方法。三、教学资源：多媒体课件、电磁铁、电磁继电器、电池、导线、开关、电铃、电话模型、滑动变阻器、铁钉、螺线管四、教学程序：一、创设情境，引入新课1、首先出示电铃，并连接电路，使其发声，再出示电话模型。(他们当中都有一个重要的部件------电磁铁。今天我们这堂课就一起来探究电磁铁的相关知识。)二、新课教学：1、电磁铁出示螺线管，提问：要使螺线管的周围产生磁场，根据我们学过的知识，可采用什么方法？（学生讨论得出：给螺线管通电，它的周围就会产生磁场。）进一步提问：如果要使通电螺线管的磁性增强，应该怎么办呢？请同学们观察下面的实验：演示实验：先将小磁针放在螺线管的两端，通电后观察小磁针偏转的程度，再将铁棒插入螺线管，通电后观察小磁针偏转的程度。提问：小磁针的偏转程度哪个大？这表明什么？（插入铁棒后，小磁针的偏转程度增大，这表明插入铁棒后通电螺线管周围的磁性大大增强。）进一步提问：为什么插入铁棒后，通电螺线管的磁性会增强呢？学生讨论得出：铁心插入通电螺线管，铁心被磁化，也要产生磁场，于是通电螺线管的周围既有电流产生的磁场，又有磁铁产生的磁场，因而磁场大大增强了。教师指出：从上面的实验中可以看出，铁心插入螺线管，通电后能获得较强的磁场。我们把插入铁心的通电螺线管称为电磁铁。2、实验：探究影响电磁铁的磁性强弱与哪些因素有关提问：电磁铁与永磁体相比，有些什么特点呢？进一步提问：怎样来做实验呢？其步骤是怎样的呢？我们知道，电磁铁的磁性是由螺线管通入电流后获得的，由此，我们可以进行猜想：它的磁性与电流的大小有关；螺线管是由导线绕制成的，它的磁性强弱与线圈的匝数有关。下面我们就从这几个方面来进行实验探索。学生实验：首先请同学们从盒子里拿出实验器材，放在桌上摆好，观察所用的器材，同时思考下列问题：这些实验器材应连接成怎样的电路？（应将电源、开关、滑动变阻器、电流表与电磁铁连成串联电路）用什么来判断电磁铁的磁性强弱？（通过观察电磁铁吸引大头针的多少来判断）学生将实验器材连接好，检查电路无误后进行实验：①将开关合上或打开，观察通电、断电时，电磁铁对大头针的吸引情况，判断电磁铁磁性的有无。②将开关合上，调节滑动变阻器，使电流增大和减小（观察电流表指针的示数），从电磁铁吸引大头针的情况对比电磁铁磁性强弱的变化。③将开关合上，使电路中的电流不变（电流表的示数不变）改变电磁铁的接线，增加通电线圈的匝数，观察电磁铁磁性强弱的变化。实验小结：让学生归纳、概括实验结果后，教师板书：实验表明：1、电磁铁通电时有磁性，断电时没有磁性。2、通过电磁铁的电流越大，它的磁性越强。3、在电流一定时，外形相同的螺线管，线圈匝数越多，磁性越强。讨论电磁铁的优点提问：通过实验，我们知道了电磁铁的一些特点，它的这些特点与永磁体相比，有哪些优点呢？3、介绍电磁铁的应用提问：电磁铁在实际生产中有哪些重要应用呢？请同学们观看视频：电磁起重机。(说明它能将钢材吊起的原理。)介绍两种常用的电磁起重机：一种是圆柱形电磁铁，一种是蹄形电磁铁。蹄形电磁铁的两个异性极在同一端面上，能同时吸住一块铁，因而磁性更强。4、电磁继电器提出问题：高压环境或恶劣环境有可能对人造成不利影响，如何才能完成工作而又不会造成人身伤害?如何自动控制、远距离控制?...
