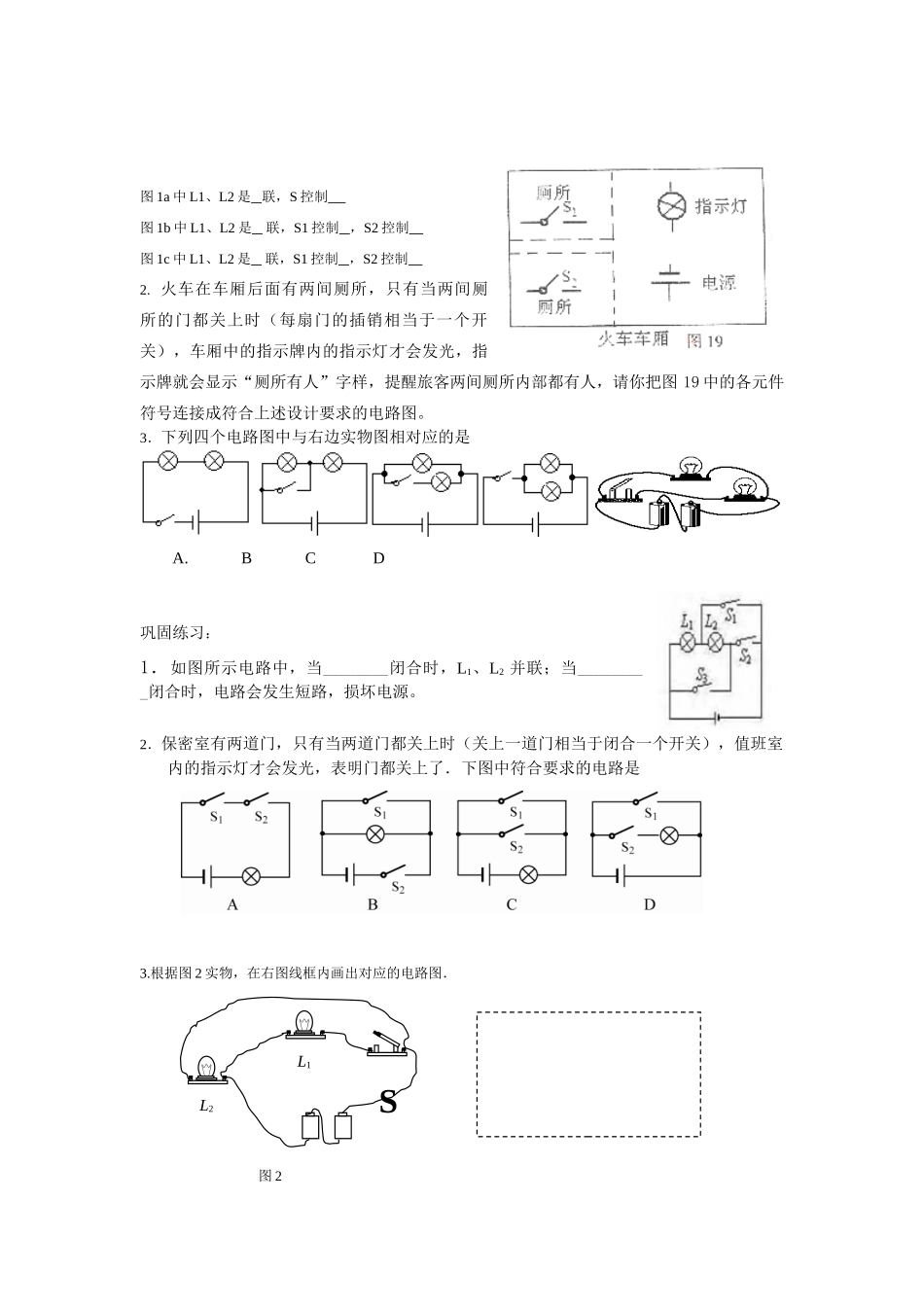

中考复习教学案第十三章电路初探一初识家用电器和电路知识点：1识别通过用电器电能的转化2电路的组成及各组成部分的作用3电路的通路、开路、短路及其危害4电路图，电路图的意义教学重点：电路的组成，电路中各元件的作用，按要求画电路图教学难点：按要求画电路图典型例题：1．要想电路中得到持续的电流，必须满足两个条件；第一，；第二，．2．下列符号中不属于用电器的是（）3．画出下列元件的电路符号：①电灯②电铃③电池组④交叉相连的导线⑤开关⑥电池⑦电动机⑧交叉不相连的导线4．绝不允许用电线把电源的两极直接连接起来，是因为（）A．有触电的危险B．电路中没有电流C．电流太小会损坏电源D．电流太大会损坏电源巩固练习：1．如图1，在开关和小灯泡之间连接两个金属夹A和B，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（）A．硬币和橡皮B．硬币和铅笔芯C．橡皮和塑料尺D．铅笔芯和塑料尺2．在图2的四个电路图中，开关S闭合后，能使小灯泡L1和L2都正常发光的图是（）MABCDL1L2SL1L2SL1L2SL1L2SA．B．C．D．图2图13．指出下列电路图的错误：①②③4．请画出如图3的实物电路的电路图．5．找一只手电简来看一看它的构造，了解电池、灯泡、开关是怎样连接起来的？一般手电简的外壳是用金属制作的，它起了什么作用？塑料外壳的手电筒．用什么办法来连接电池和灯泡？试着画出图4中手电筒的电路图．6．.如图1所示电路中，当开关S1、S2均闭合后，则A．L1、L2都能发光B．L1、L2都不能发光C．Ll能发光，L2不能发光D．Ll不能发光，L2能发光二电路连接的基本方式知识点：1电路的两种基本连接方式：串联、并联。2串联、并联电路的基本特点。3家庭电路等常见电路的连接方式。教学重点：串联、并联电路的基本特点教学难点：串联、并联电路的连接方式典型例题：1下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分．图3图4图1bL1L2S1S2图1cL1L2S1S2图1aSL2L1图1a中L1、L2是联，S控制图1b中L1、L2是联，S1控制，S2控制图1c中L1、L2是联，S1控制，S2控制2.火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图19中的各元件符号连接成符合上述设计要求的电路图。3．下列四个电路图中与右边实物图相对应的是A.BCD巩固练习：1．如图所示电路中，当________闭合时，L1、L2并联；当_________闭合时，电路会发生短路，损坏电源。2．保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下图中符合要求的电路是3.根据图2实物，在右图线框内画出对应的电路图．L1L2S图2ABCD4．如图3所示的电路，这时灯L1，灯L2．（填“不发光”或“发光”）灯L1和L2是联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．5．小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯。只要四个车门中有一个没关闭（此时装在车门上的电路开关处于断开），指示灯就发光提醒。下面四个电路中，能体现该装置工作原理的是三电流和电流表的使用知识点：、1电流是怎样形成2、电流的单位及单位换算3、使电流表的用途和符号4、电流表的使用规则5、串联电路中电流的关系6、并联电路中电流的关系7、通过对安培的简介，培养和教育学生为祖国的四个现代化而刻苦专心的学习精神教学重点：电流表的使用、串、并联电路的电流特点教学难点：电流概念的建立、电流表的使用方法典型例题：1．如图4所示，在探究并联电路中的电流关系时，小明同学用电流表测出A．B．C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是：A．整理器材，结束实验L1S2S1L2图3B．换用不同规格的小灯泡，再测出几组电流值C．分析数据，得出结论D．换用电流表的另一量程，再测出一组电流值2．在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图。3．某同学进...
