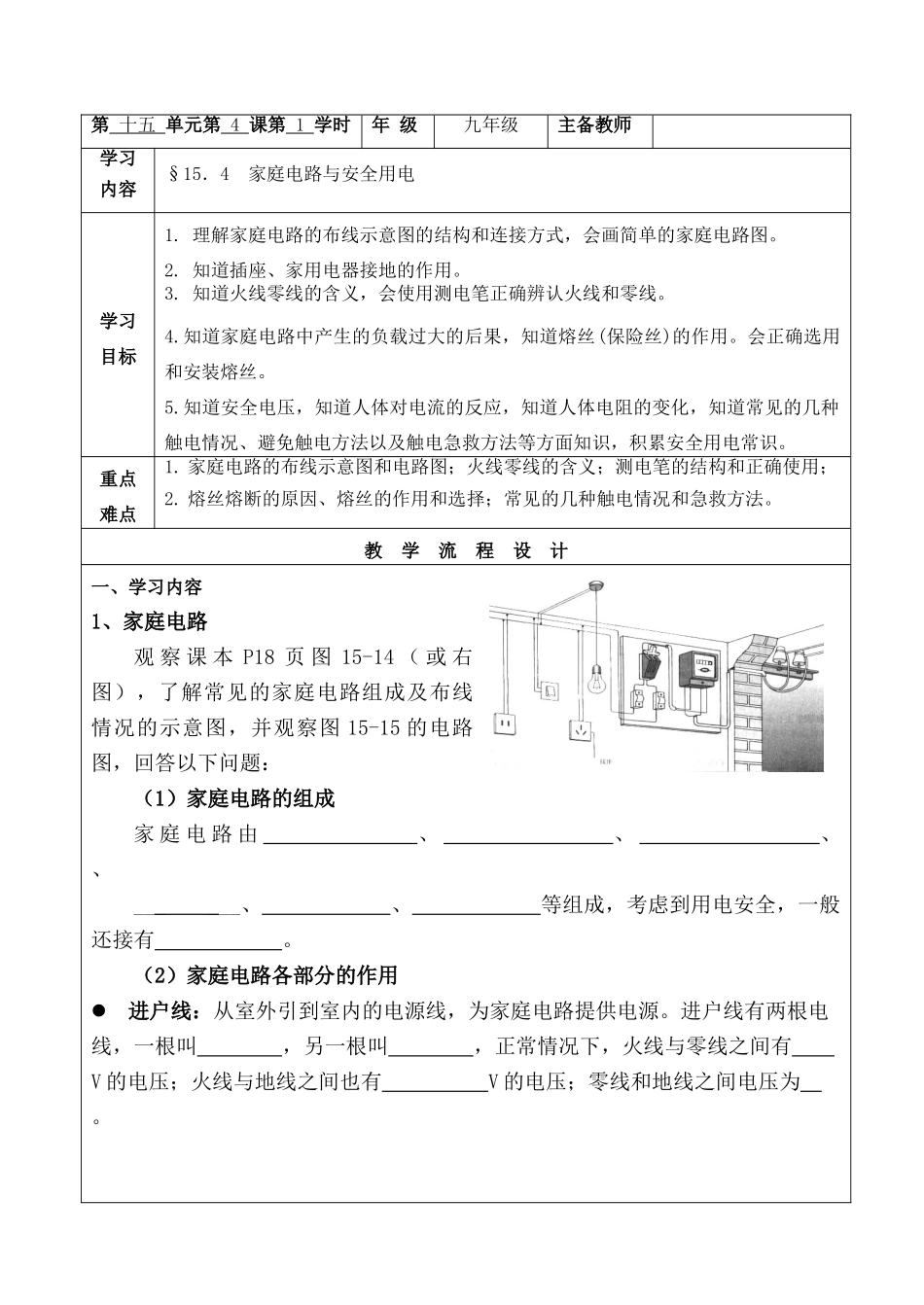

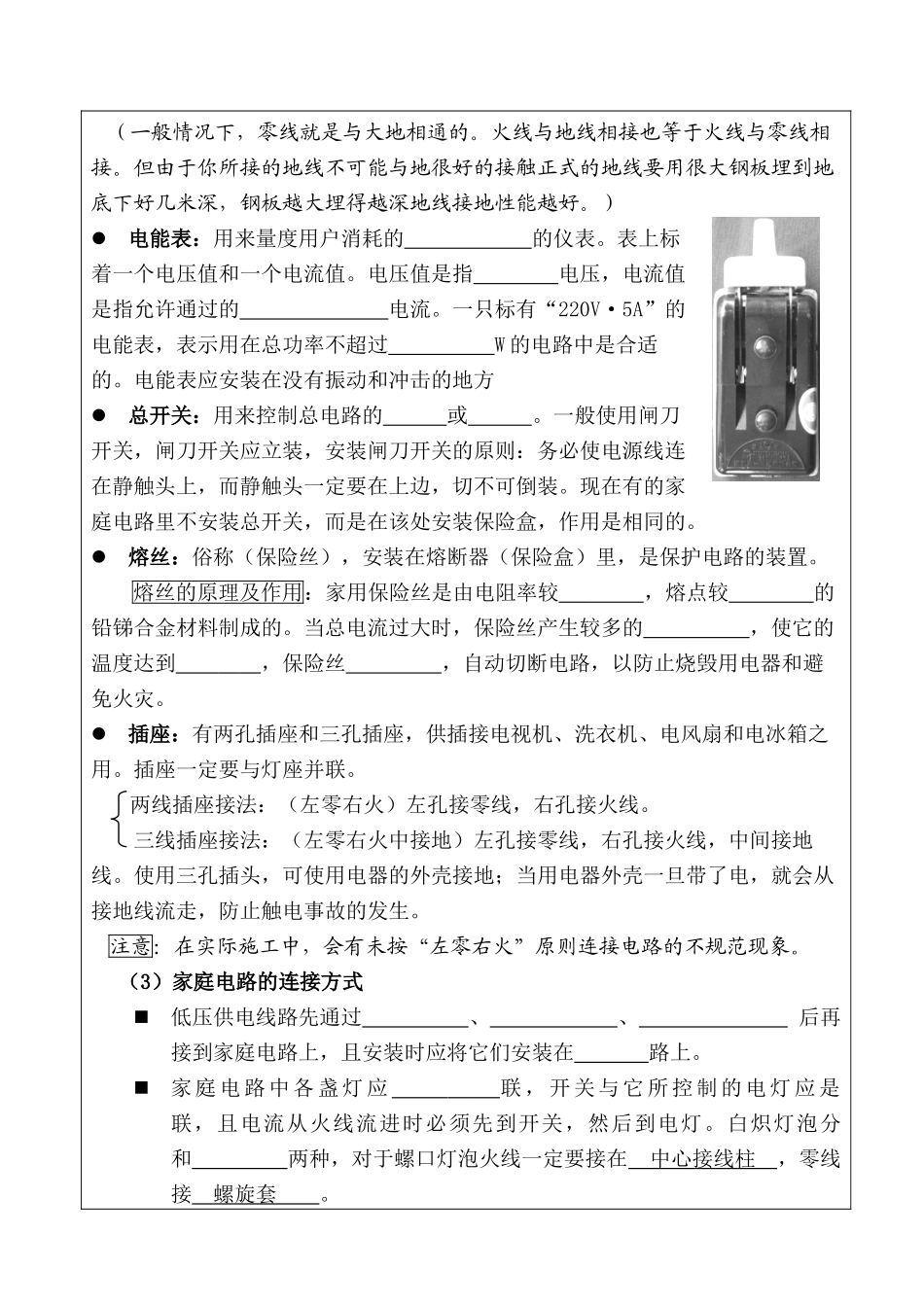

第十五单元第4课第1学时年级九年级主备教师学习内容§15．4家庭电路与安全用电学习目标1.理解家庭电路的布线示意图的结构和连接方式，会画简单的家庭电路图。2.知道插座、家用电器接地的作用。3.知道火线零线的含义，会使用测电笔正确辨认火线和零线。4.知道家庭电路中产生的负载过大的后果，知道熔丝(保险丝)的作用。会正确选用和安装熔丝。5.知道安全电压，知道人体对电流的反应，知道人体电阻的变化，知道常见的几种触电情况、避免触电方法以及触电急救方法等方面知识，积累安全用电常识。重点难点1.家庭电路的布线示意图和电路图；火线零线的含义；测电笔的结构和正确使用；2.熔丝熔断的原因、熔丝的作用和选择；常见的几种触电情况和急救方法。教学流程设计一、学习内容1、家庭电路观察课本P18页图15-14（或右图），了解常见的家庭电路组成及布线情况的示意图，并观察图15-15的电路图，回答以下问题：（1）家庭电路的组成家庭电路由、、、、______、、等组成，考虑到用电安全，一般还接有。（2）家庭电路各部分的作用进户线：从室外引到室内的电源线，为家庭电路提供电源。进户线有两根电线，一根叫，另一根叫，正常情况下，火线与零线之间有V的电压；火线与地线之间也有V的电压；零线和地线之间电压为。（一般情况下，零线就是与大地相通的。火线与地线相接也等于火线与零线相接。但由于你所接的地线不可能与地很好的接触正式的地线要用很大钢板埋到地底下好几米深，钢板越大埋得越深地线接地性能越好。）电能表：用来量度用户消耗的的仪表。表上标着一个电压值和一个电流值。电压值是指电压，电流值是指允许通过的电流。一只标有“220V·5A”的电能表，表示用在总功率不超过W的电路中是合适的。电能表应安装在没有振动和冲击的地方总开关：用来控制总电路的或。一般使用闸刀开关，闸刀开关应立装，安装闸刀开关的原则：务必使电源线连在静触头上，而静触头一定要在上边，切不可倒装。现在有的家庭电路里不安装总开关，而是在该处安装保险盒，作用是相同的。熔丝：俗称（保险丝），安装在熔断器（保险盒）里，是保护电路的装置。熔丝的原理及作用：家用保险丝是由电阻率较，熔点较的铅锑合金材料制成的。当总电流过大时，保险丝产生较多的，使它的温度达到，保险丝，自动切断电路，以防止烧毁用电器和避免火灾。插座：有两孔插座和三孔插座，供插接电视机、洗衣机、电风扇和电冰箱之用。插座一定要与灯座并联。两线插座接法：（左零右火）左孔接零线，右孔接火线。三线插座接法：（左零右火中接地）左孔接零线，右孔接火线，中间接地线。使用三孔插头，可使用电器的外壳接地；当用电器外壳一旦带了电，就会从接地线流走，防止触电事故的发生。注意：在实际施工中，会有未按“左零右火”原则连接电路的不规范现象。（3）家庭电路的连接方式低压供电线路先通过、、后再接到家庭电路上，且安装时应将它们安装在路上。家庭电路中各盏灯应联，开关与它所控制的电灯应是联，且电流从火线流进时必须先到开关，然后到电灯。白炽灯泡分和两种，对于螺口灯泡火线一定要接在中心接线柱，零线接螺旋套。插座与电灯应是联，保险盒和用电器应联。练习：1.如图1所示，室内照明电路中，安装错误的地方是，如果这样安装将造成。2.在图2的家庭电路中A、B两处装上最合适的元件（用符号表示）.3.将图3中的电路元件连接好，使它们符合用电要求。（图1）（图2）（图3）2、测电笔要求：阅读课本P19页活动15.5，然后完成下列内容。（1）测电笔的结构：、、、、、。（2）测电笔的作用及使用方法：用来辨别线和线，判断电路中是否有电。使用时手应该接触笔尾的，笔尖接触一根电线，如果氖管发光，表示接触的是线,否则是线。练一练：如图所示，关于测电笔的使用方法中正确的是（）ABCD3、安全用电观察课本21页图15-19、15-20的实验，回答以下问题。（1）熔丝熔断的原因：电路中的电流过大。原因之一：电路中发生短路。造成电路短路的常见情况有：A:；B：；C：。危：烧坏熔丝，如果不接入熔断器会引起火灾。原因之二：。主要原因有：A:；B：。危害：加速绝缘材料老化或烧坏熔丝，引发用电...
