圆柱齿轮加工工艺设计VIP免费

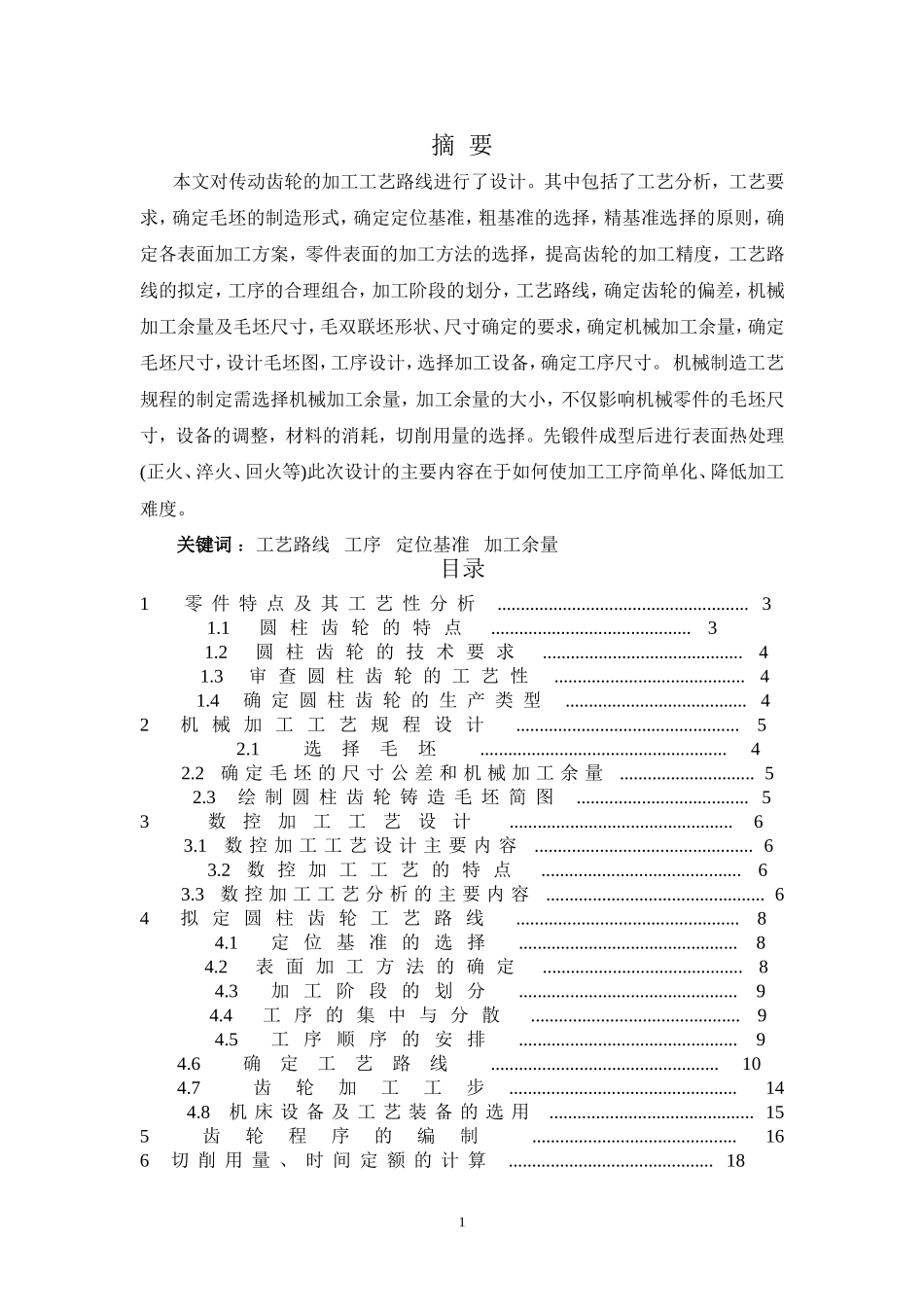

圆柱齿轮加工工艺设计_第1页
1/20

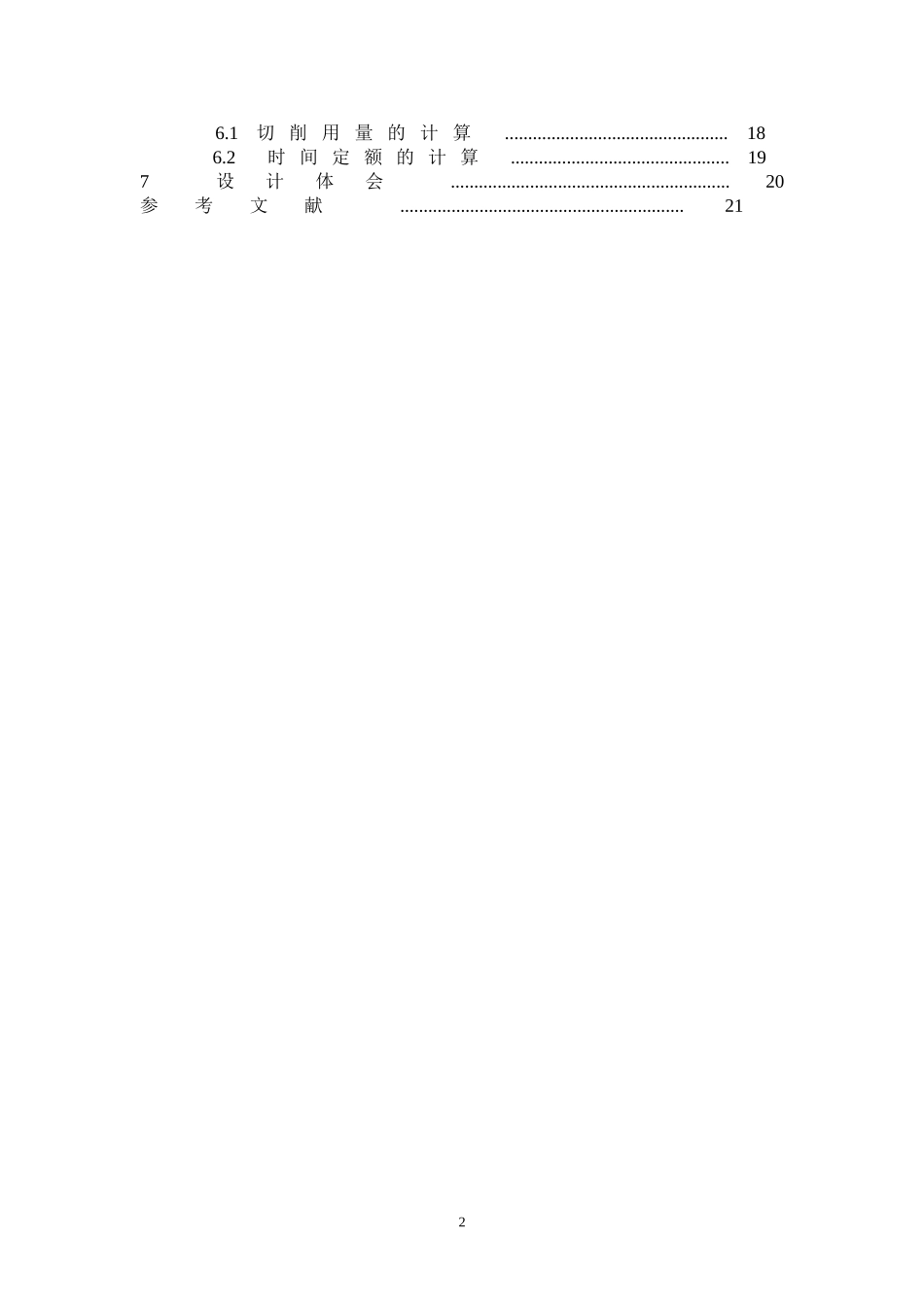

圆柱齿轮加工工艺设计_第2页
2/20

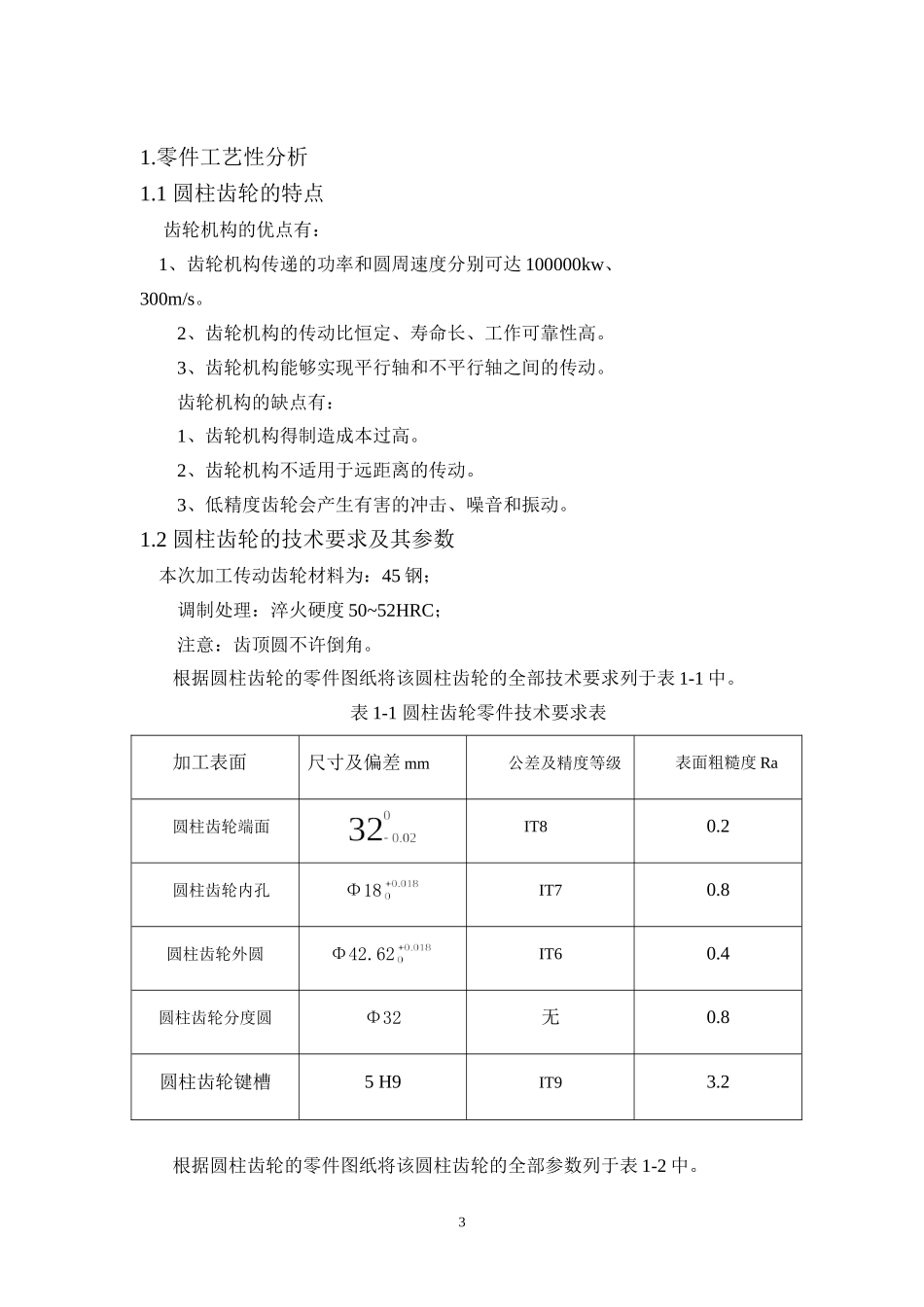

圆柱齿轮加工工艺设计_第3页
3/20
1摘要本文对传动齿轮的加工工艺路线进行了设计。其中包括了工艺分析,工艺要求,确定毛坯的制造形式,确定定位基准,粗基准的选择,精基准选择的原则,确定各表面加工方案,零件表面的加工方法的选择,提高齿轮的加工精度,工艺路线的拟定,工序的合理组合,加工阶段的划分,工艺路线,确定齿轮的偏差,机械加工余量及毛坯尺寸,毛双联坯形状、尺寸确定的要求,确定机械加工余量,确定毛坯尺寸,设计毛坯图,工序设计,选择加工设备,确定工序尺寸。机械制造工艺规程的制定需选择机械加工余量,加工余量的大小,不仅影响机械零件的毛坯尺寸,设备的调整,材料的消耗,切削用量的选择。先锻件成型后进行表面热处理(正火、淬火、回火等)此次设计的主要内容在于如何使加工工序简单化、降低加工难度。关键词:工艺路线工序定位基准加工余量目录1零件特点及其工艺性分析......................................................31.1圆柱齿轮的特点...........................................31.2圆柱齿轮的技术要求...........................................41.3审查圆柱齿轮的工艺性.........................................41.4确定圆柱齿轮的生产类型.......................................42机械加工工艺规程设计................................................52.1选择毛坯.....................................................42.2确定毛坯的尺寸公差和机械加工余量.............................52.3绘制圆柱齿轮铸造毛坯简图.....................................53数控加工工艺设计................................................63.1数控加工工艺设计主要内容...............................................63.2数控加工工艺的特点...........................................63.3数控加工工艺分析的主要内容...............................................64拟定圆柱齿轮工艺路线................................................84.1定位基准的选择...............................................84.2表面加工方法的确定...........................................84.3加工阶段的划分...............................................94.4工序的集中与分散.............................................94.5工序顺序的安排...............................................94.6确定工艺路线.................................................104.7齿轮加工工步.................................................144.8机床设备及工艺装备的选用............................................155齿轮程序的编制............................................166切削用量、时间定额的计算............................................1826.1切削用量的计算................................................186.2时间定额的计算...............................................197设计体会............................................................20参考文献.............................................................2131.零件工艺性分析1.1圆柱齿轮的特点齿轮机构的优点有:1、齿轮机构传递的功率和圆周速度分别可达100000kw、300m/s。2、齿轮机构的传动比恒定、寿命长、工作可靠性高。3、齿轮机构能够实现平行轴和不平行轴之间的传动。齿轮机构的缺点有:1、齿轮机构得制造成本过高。2、齿轮机构不适用于远距离的传动。3、低精度齿轮会产生有害的冲击、噪音和振动。1.2圆柱齿轮的技术要求及其参数本次加工传动齿轮材料为:45钢;调制处理:淬火硬度50~52HRC;注意:齿顶圆不许倒角。根据圆柱齿轮的零件图纸将该圆柱齿轮的全部技术要求列于表1-1中。表1-1圆柱齿轮零件技术要求表加工表面尺寸及偏差mm公差及精度等级表面粗糙度Ra圆柱齿轮端面IT80.2圆柱齿轮内孔Φ18IT70.8圆柱齿轮外圆Φ42.62IT60.4圆柱齿轮分度圆Φ32无0.8圆柱齿轮键槽5H9IT93.2根据圆柱齿轮的零件图纸将该圆柱齿轮的全部参数列于表1-2中。4表1-2圆柱齿轮零件参...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

圆柱齿轮加工工艺设计
