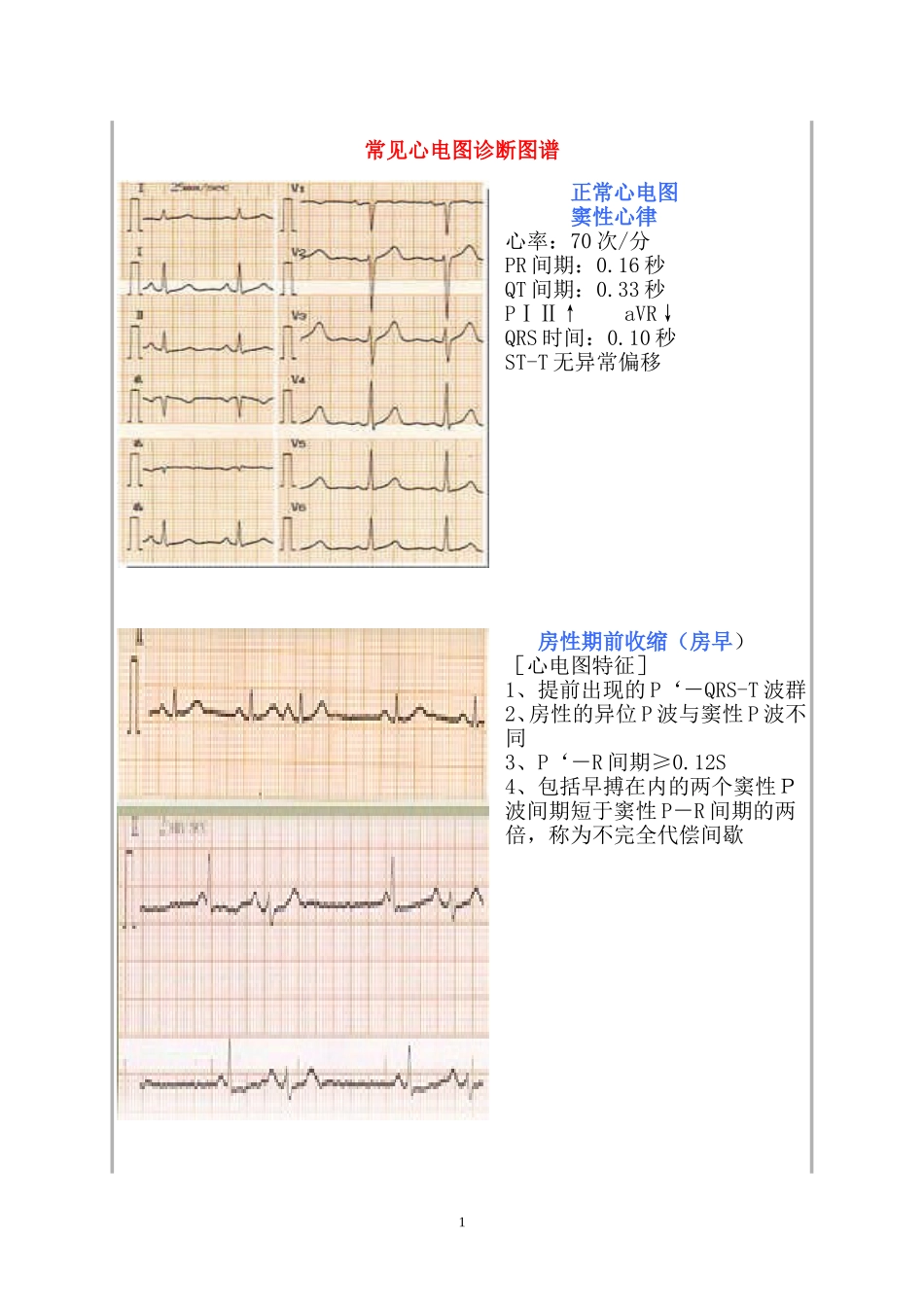

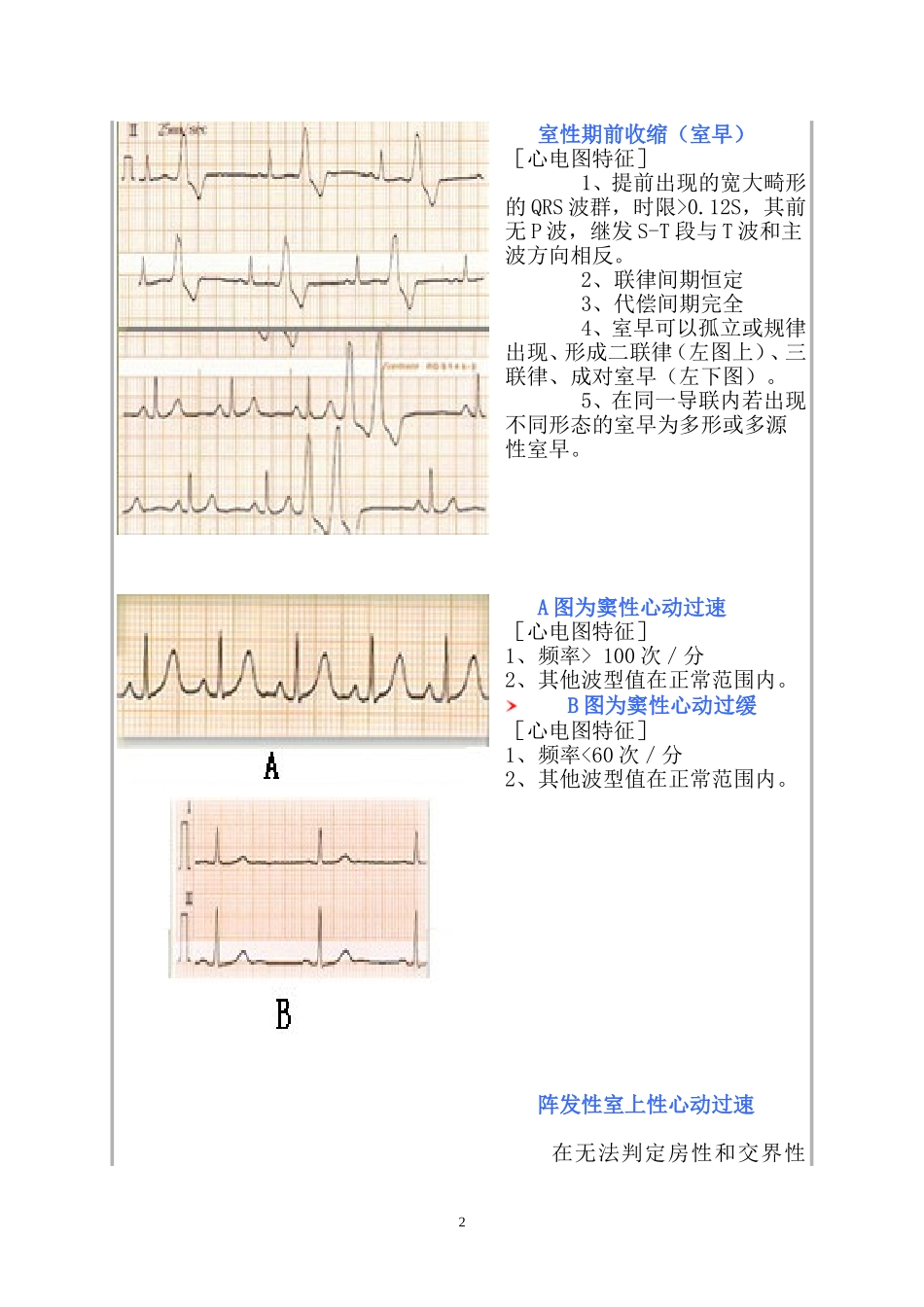

常见心电图诊断图谱正常心电图窦性心律心率：70次/分PR间期：0.16秒QT间期：0.33秒PⅠⅡ↑aVR↓QRS时间：0.10秒ST-T无异常偏移房性期前收缩（房早）［心电图特征］1、提前出现的P‘－QRS-T波群2、房性的异位P波与窦性P波不同3、P‘－R间期≥0.12S4、包括早搏在内的两个窦性Ｐ波间期短于窦性P－R间期的两倍，称为不完全代偿间歇1室性期前收缩（室早）［心电图特征］1、提前出现的宽大畸形的QRS波群，时限>0.12S，其前无P波，继发S-T段与T波和主波方向相反。2、联律间期恒定3、代偿间期完全4、室早可以孤立或规律出现、形成二联律（左图上）、三联律、成对室早（左下图）。5、在同一导联内若出现不同形态的室早为多形或多源性室早。A图为窦性心动过速［心电图特征］1、频率>100次／分2、其他波型值在正常范围内。B图为窦性心动过缓［心电图特征］1、频率<60次／分2、其他波型值在正常范围内。阵发性室上性心动过速在无法判定房性和交界性2心动过速时的统称。一系列快速整齐的QRS波群（160～220次/分),QRS波群时间、形态正常,如合并室内阻滞、预激或室内传导差异，则QRS增宽变形，应与室速鉴别。［心电图特征］1、心室律150～250次／分，节律规则。2、QRS波群形态时间正常（差传除外）3、逆行P波（在Ⅱ、Ⅲ、aVF倒置，aVR直立）4、起始突然，常由一个房早触发，下传的P-R间期显著延长。心房纤维颤动（房颤）［心电图特征］1、P波消失，代之以大小不等的f波代替，频率100～160次／分。2、心室律极不规则，频率100～160次／分。3、QRS波群大部分正常。如宽大畸形为室性差传。Ⅰ°房室传导阻滞P－R间期超过正常最高限度（正常P－R间期的长短与心率、年龄有关），一般＞0.20秒。Ⅱ°Ⅰ型房室传导阻滞P－R间期逐渐延长，直至脱落一3个R波后，P－R间期缩短，继之又延长，周而复始。Ⅱ°Ⅱ型房室传导阻滞规律的窦性P－P中，突然有一长间歇与短P－P成倍数关系。Ⅲ°房室传导阻滞1、P－P间期相等，R－R间期相等2、P与R无固定时间关系（P－R间期不等）3、心房率快于心室率4、QRS正常，表示心室起搏点在交界区；QRS增宽变形，表示起搏点在心室。4右心房肥大Ⅱ、Ⅲ、ａVF导联P波高尖，电压≥0.25mV，常见于肺心病，该P波又称“肺型P波”V1导联P波正向、电压≥0.2mV左心房肥大P时间>0.11秒P双峰、峰距>0.04秒常后峰＞前峰PV1终末电势超过-0.04毫米·秒该类型P波常见于二尖瓣狭窄，又称“二尖瓣P波”右心室肥大1、电轴右偏2、胸导联R/S比例异常5V1R/S≥1或/及V5R/S≤13、RV11.0mVRV1+SV5＞1.2mV4、V1VAT＞0.03秒5、ST－T异常左心室肥大1、电压改变：RV5＞2.5mVRV5+SV1>3.5mV(女)>4.0mV(男)RⅠ+SⅢ>2.5mVRａVL>1.2mV2、V5VAT>0.05秒3、ST-T改变慢性冠脉供血不足引起的心肌缺血当心室肌某一部分发生缺血时，将影响复极过程，产生ST－T改变6心肌梗塞急性期异常Q波+损伤型ST抬高T波可直立或逐渐倒置7
