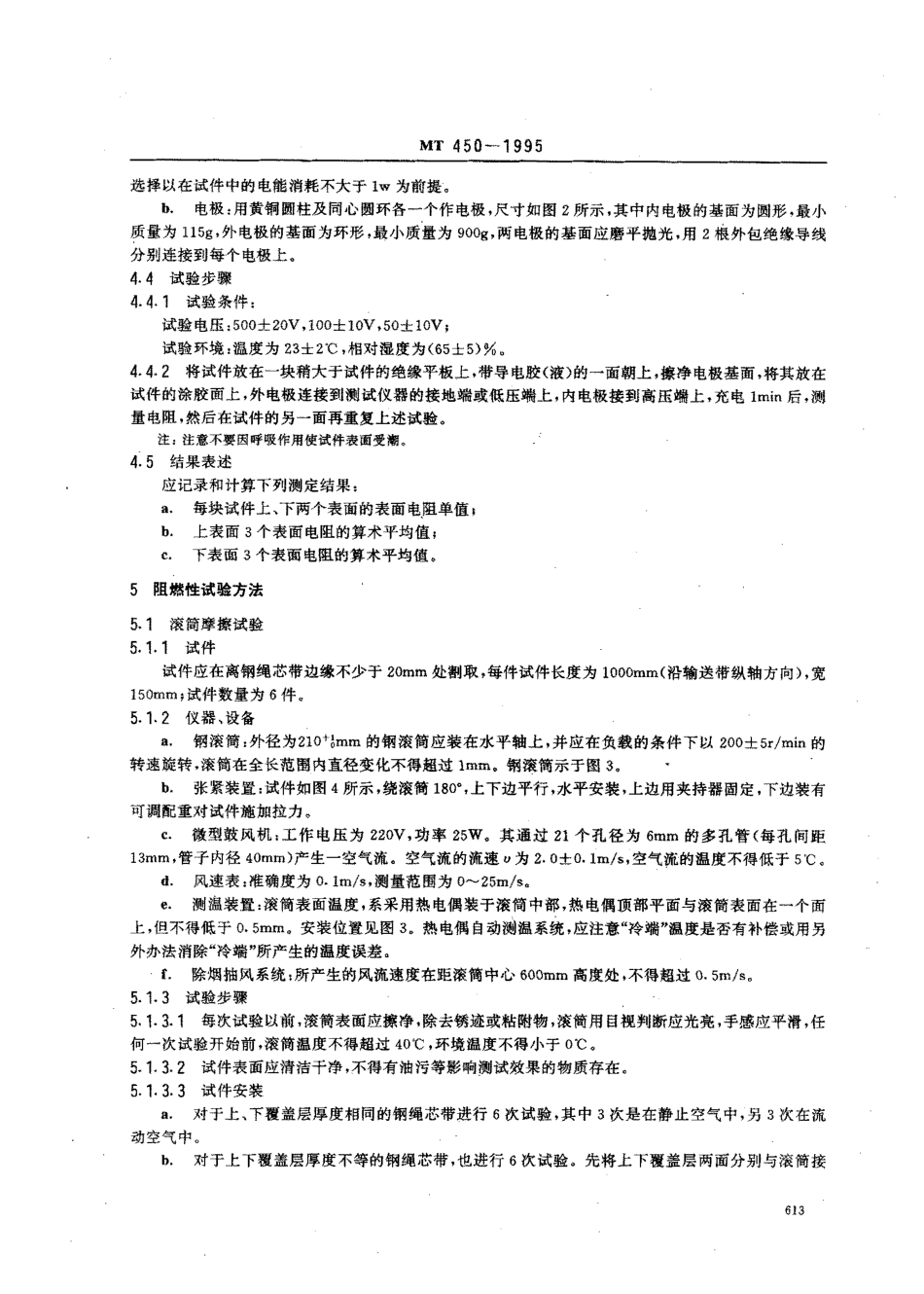

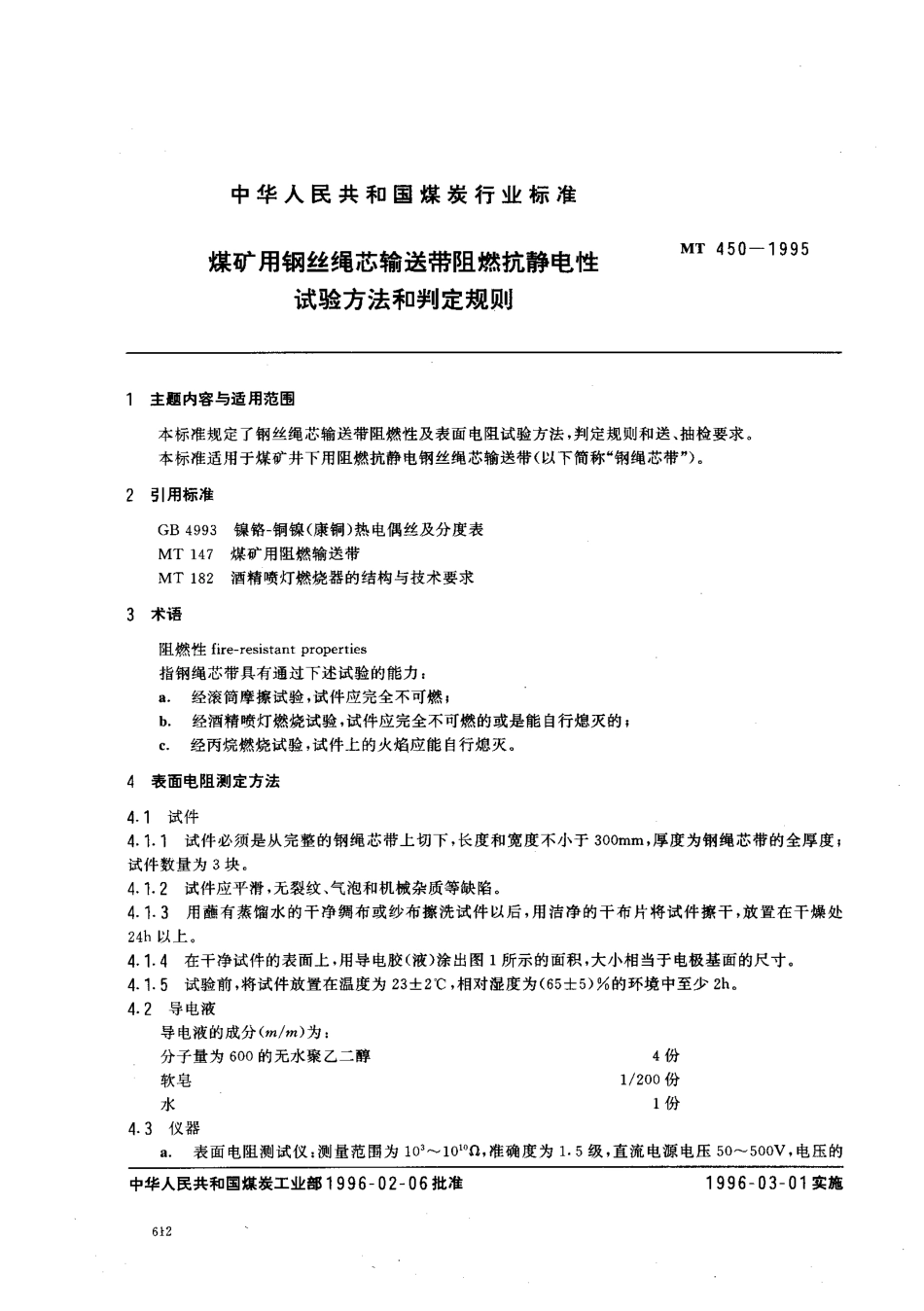

中华人民共和国煤炭行业标准煤矿用钢丝绳芯输送带阻燃抗静电性试验方法和判定规则MT450一19951主题内容与适用范围本标准规定了钢丝绳芯输送带阻燃性及表面电阻试验方法，判定规则和送、抽检要求。本标准适用于煤矿井下用阻燃抗静电钢丝绳芯输送带(以下简称“钢绳芯带")。2弓I用标准GB4993镍铬一铜镍(康铜)热电偶丝及分度表MT147煤矿用阻燃输送带MT182酒精喷灯燃烧器的结构与技术要求3术语阻燃性fire-resistantproperties指钢绳芯带具有通过下述试验的能力:a.经滚筒摩擦试验，试件应完全不可燃;b.经酒精喷灯燃烧试验，试件应完全不可燃的或是能自行熄灭的;经丙烷燃烧试验，试件上的火焰应能自行熄灭。4表面电阻测定方法4-1试件4.1.1试件必须是从完整的钢绳芯带上切下，长度和宽度不小于300mm,厚度为钢绳芯带的全厚度;试件数量为3块。4.1.2试件应平滑，无裂纹、气泡和机械杂质等缺陷。4.1.3用蘸有蒸馏水的干净绸布或纱布擦洗试件以后，用洁净的干布片将试件擦干，放置在干燥处24h以上。4.1.4在干净试件的表面上，用导电胶(液)涂出图1所示的面积，大小相当于电极基面的尺寸。4.1.5试验前，将试件放置在温度为23士2'C，相对湿度为(65士5)%的环境中至少the4.2导电液导电液的成分(m/m)为:分子量为600的无水聚乙二醇4份软皂1/200份水1份4.3仪器a.表面电阻测试仪:测量范围为103_10110，准确度为1.5级，直流电源电压50^-500V，电压的中华人民共和国煤炭工业部1996一02一06批准1996一03一01实施MT450一1995选择以在试件中的电能消耗不大于lw为前提。b电极:用黄铜圆柱及同心圈环各一个作电极，尺寸如图2所示，其中内电极的基面为圆形.最小质量为1158，外电极的基面为环形，最小质量为900g，两电极的基面应磨平抛光，用2根外包绝缘导线分别连接到每个电极上。4.4试验步骤4.4.1试验条件:试验电压;500士20V,100士10V,50士lov;试验环境:温度为23士2"C，相对湿度为(65士5)%04.4.2将试件放在一块稍大于试件的绝缘平板上，带导电胶(液)的一面朝上，擦净电极基面，将其放在试件的涂胶面上，外电极连接到测试仪器的接地端或低压端上，内电极接到高压端上，充电lmin后，测量电阻，然后在试件的另一面再重复上述试验。注:注意不要因呼吸作用使试件表面受潮4.5结果表述应记录和计算下列测定结果:，每块试件上、下两个表面的表面电阻单值;b上表面3个表面电阻的算术平均值;e下表面3个表面电阻的算术平均值。5阻燃性试验方法51滚筒摩擦试验511试件试件应在离钢绳芯带边缘不少于20mm处割取，每件试件长度为l000mm沿输送带纵轴方向)，宽150mm;试件数量为6件。5.1‘2仪器、设备a钢滚简:外径为210+omm的钢滚筒应装在水平轴上，并应在负载的条件下以200士5r/min的转速旋转，滚简在全长范围内直径变化不得超过Imm,俐滚筒示于图3,b张紧装置:试件如图4所示，绕滚筒1800，上下边平行，水平安装，上边用夹持器固定，下边装有可调配重对试件施加拉力。c.微型鼓风机:工作电压为220V，功率25W。其通过21个孔径为6mm的多孔管(每孔间距13mrn,管子内径40mm)产生一空气流。空气流的流速。为2。士。Im/s，空气流的温度不得低于5'C.d，风速表:准确度为0.lm/s,测量范围为。-25m/see.测温装置:滚简表面温度，系采用热电偶装于滚筒中部，热电偶顶部平面与滚筒表面在一个面上，但不得低于0.5mm。安装位置见图3,热电偶自动测温系统，应注意“冷端”温度是否有补偿或用另外办法消除“冷端”所产生的温度误差。f.除烟抽风系统:所产生的风流速度在距滚简中心600rnm高度处，不得超过0.5m/s.5.1.3试验步骤51.31每次试验以前，滚筒表面应擦净，除去锈迹或枯附物，滚筒用目视判断应光亮，手感应平滑，任何一次试验开始前，滚简温度不得超过400C，环境温度不得小于。℃。5，132试件表面应清洁干净，不得有油污等影响测试效果的物质存在。5.1.3.3试件安装a.对于上、下覆盖层厚度相同的钢绳芯带进行6次试验，其中3次是在静止空气中，另3次在流动空气中h.对于仁下覆盖层厚度不等的钢绳芯带，也进行6次试验。先将上下筱盖层两面分别与滚筒接MT450一1995触，在静止和流动空气中各做一次试验。对试验获得最差结果的面，再分别在静止和流动空气中的进...
