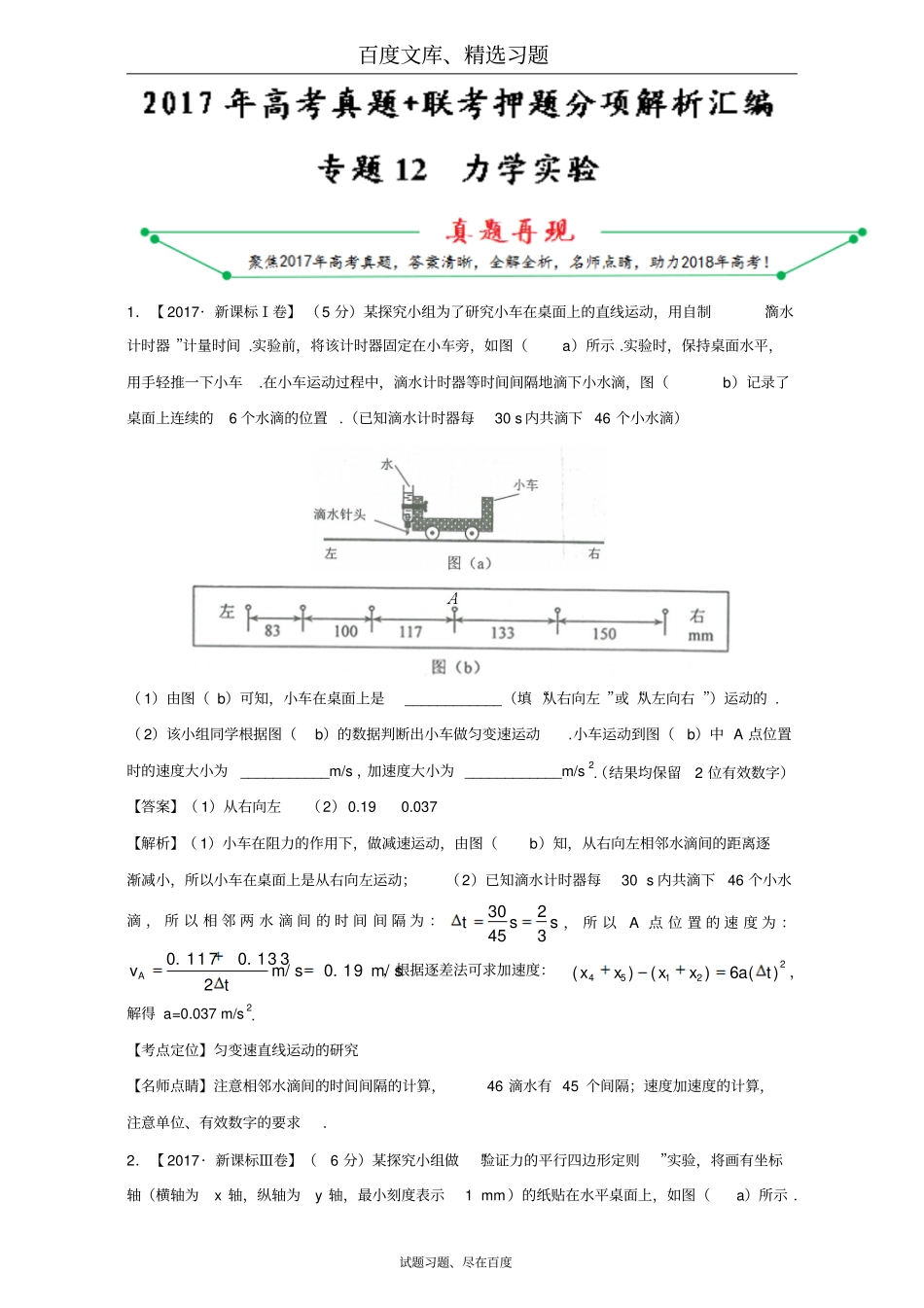

百度文库、精选习题试题习题、尽在百度1．【2017·新课标Ⅰ卷】（5分）某探究小组为了研究小车在桌面上的直线运动，用自制“滴水计时器”计量时间.实验前，将该计时器固定在小车旁，如图（a）所示.实验时，保持桌面水平，用手轻推一下小车.在小车运动过程中，滴水计时器等时间间隔地滴下小水滴，图（b）记录了桌面上连续的6个水滴的位置.（已知滴水计时器每30s内共滴下46个小水滴）（1）由图（b）可知，小车在桌面上是____________（填“从右向左”或“从左向右”）运动的.（2）该小组同学根据图（b）的数据判断出小车做匀变速运动.小车运动到图（b）中A点位置时的速度大小为___________m/s，加速度大小为____________m/s2.（结果均保留2位有效数字）【答案】（1）从右向左（2）0.190.037【解析】（1）小车在阻力的作用下，做减速运动，由图（b）知，从右向左相邻水滴间的距离逐渐减小，所以小车在桌面上是从右向左运动；（2）已知滴水计时器每30s内共滴下46个小水滴，所以相邻两水滴间的时间间隔为：302ss453t，所以A点位置的速度为：0.1170.133m/s0.19m/s2Avt，根据逐差法可求加速度：24512()()6()xxxxat，解得a=0.037m/s2.【考点定位】匀变速直线运动的研究【名师点睛】注意相邻水滴间的时间间隔的计算，46滴水有45个间隔；速度加速度的计算，注意单位、有效数字的要求.2．【2017·新课标Ⅲ卷】（6分）某探究小组做“验证力的平行四边形定则”实验，将画有坐标轴（横轴为x轴，纵轴为y轴，最小刻度表示1mm）的纸贴在水平桌面上，如图（a）所示.百度文库、精选习题试题习题、尽在百度将橡皮筋的一端Q固定在y轴上的B点（位于图示部分之外），另一端P位于y轴上的A点时，橡皮筋处于原长.（1）用一只测力计将橡皮筋的P端沿y轴从A点拉至坐标原点O，此时拉力F的大小可由测力计读出.测力计的示数如图（b）所示，F的大小为_______N.（2）撤去（1）中的拉力，橡皮筋P端回到A点；现使用两个测力计同时拉橡皮筋，再次将P端拉至O点.此时观察到两个拉力分别沿图（a）中两条虚线所示的方向，由测力计的示数读出两个拉力的大小分别为F1=4.2N和F2=5.6N.（i）用5mm长度的线段表示1N的力，以O为作用点，在图（a）中画出力F1、F2的图示，然后按平形四边形定则画出它们的合力F合；（ii）F合的大小为_______N，F合与拉力F的夹角的正切值为________.若F合与拉力F的大小及方向的偏差均在实验所允许的误差范围之内，则该实验验证了力的平行四边形定则.【答案】（1）4.0（2）（i）如图（ii）4.00.05【考点定位】验证力的平行四边形定则【名师点睛】验证力的平行四边形定则中的作图法要注意标明：力的标度、刻度、方向箭头、大小和物理量名称.百度文库、精选习题试题习题、尽在百度3．【2017·新课标Ⅱ卷】（6分）某同学研究在固定斜面上运动物体的平均速度、瞬时速度和加速度之间的关系.使用的器材有：斜面、滑块、长度不同的矩形挡光片、光电计时器.实验步骤如下：①如图（a），将光电门固定在斜面下端附近；将一挡光片安装在滑块上，记下挡光片前端相对于斜面的位置，令滑块从斜面上方由静止开始下滑；②当滑块上的挡光片经过光电门时，用光电计时器测得光线被挡光片遮住的时间?t；③用?s表示挡光片沿运动方向的长度，如图（b）所示，v表示滑块在挡光片遮住光线的?t时间内的平均速度大小，求出v；④将另一挡光片换到滑块上，使滑块上的挡光片前端与①中的位置相同，令滑块由静止开始下滑，重复步骤②、③；⑤多次重复步骤④；⑥利用实验中得到的数据作出v–?t图，如图（c）所示.完成下列填空：（1）用a表示滑块下滑的加速度大小，用vA表示挡光片前端到达光电门时滑块的瞬时速度大小，则v与vA、a和?t的关系式为v=.（2）由图（c）可求得，vA=cm/s，a=cm/s2.（结果保留3位有效数字）【答案】（1）12Avvat（2）52.116.3（15.8~16.8）百度文库、精选习题试题习题、尽在百度【考点定位】匀变速直线运动的规律【名师点睛】此题主要考查学生对匀变速直线运动的基本规律的运用能力；解题时要搞清实验的原理，能通过运动公式找到图象的函数关系，结合图象的截距和斜率求解未知量.4．【2017·天津卷】如图所示，打点...
