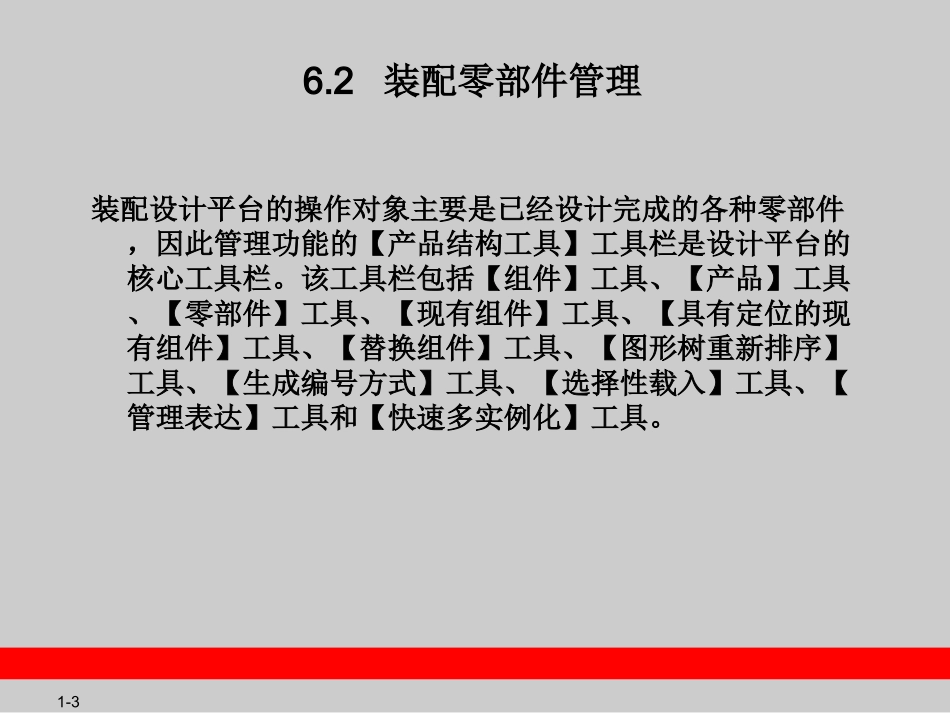

1-1第6章零部件装配设计装配设计是机械产品不可缺少的一部分，它能够很好地制定产品的结构和特征，方便工程人员对产品的认知，而这也是电子样机的基础。CatiaV5装配设计模块可以很方便的定义机械装配之间的约束关系，实现零件的自动定位，并检查装配之间的一致性，它可以帮助设计师自上而下或自下而上的定义、管理多层次的大型装配结构，使零件的设计在单独环境和装配环境中实现。1-26.1装配设计模块的简介装配设计模块是机械设计的一个重要模块。绝大数的机械设计中包括诸多零件、部件，都需要通过装配才能形成一个整体，达到设计目的。选择【开始】|【机械设计】|【装配件设计】命令，在系统弹出零部件号对话框中键入零部件号，单击【确定】按钮，进入装配件设计平台。装配件设计平台中包含约束、移动、约束创建、产品结构工具、装配件特征和空间分析6个常用工具栏。1-36.2装配零部件管理装配设计平台的操作对象主要是已经设计完成的各种零部件，因此管理功能的【产品结构工具】工具栏是设计平台的核心工具栏。该工具栏包括【组件】工具、【产品】工具、【零部件】工具、【现有组件】工具、【具有定位的现有组件】工具、【替换组件】工具、【图形树重新排序】工具、【生成编号方式】工具、【选择性载入】工具、【管理表达】工具和【快速多实例化】工具。1-416.2.1创建新零部件在装配设计平台中可以创建3中零部件，分别是组件、产品和零部件：（1）【组件】工具，是在指定的产品下创建新组件的工具，该组件名称不存盘，选择结构树中的Product1，单击该工具按钮，一个组件Product2创建完成。（2）【产品】工具，是在指定的产品下创建新的产品的工具，选择结构树中的Product1，单击该工具按钮，一个组件Product3创建完成。（3）【零部件】工具，是在指定的产品或组件下创建新的零部件的工具，选择结构树中的Product1，单击该工具按钮，一个零件Part1创建完成。1-56.2.2加载已经存在的零部件【现有组件】工具和【具有定位的现有组件】工具用于加载已经存在的各种零部件。单击【现有组件】工具按钮，并在结构树中指定加载到的目标组件后，系统弹出文件选择对话框，如图所示，选择零部件，该零部件就加载到指定的组件下。1-66.2.3替换零部件【替换组件】工具，是用新加载的零部件替换当前装配设计平台中的零部件的工具。单击该工具按钮，选择需要被替换的零部件，系统弹出文件选择对话框，选择替换零部件，系统弹出对替换影响对话框，如图所示，该对话框的列表框中列出了执行该操作后将受到影响的元素，单击【确定】按钮完成替换操作。1-76.2.4结构树排序【图形树重新排序】工具，是用于调整结构树上选中产品的子产品的顺序的工具。单击该工具按钮，在结构树上选择重新排序的组件或产品标签，系统弹出图形树重排序对话框。单击【上移选定产品】工具按钮，将选定的零部件向上移动。单击【下移选定产品】工具按钮，将选定的零部件向下移动。单击【移动选定产品】工具按钮，交换两个选定零部件之间的位置。1-86.2.5零部件编号【生成编号方式】工具，是用于对零部件进行编号的工具，该编号可应用到工程图中的零部件清单。单击该工具按钮，选择要编号的零部件，系统弹出生成编号方式对话框。【整数】（Integer）和【字母】（Letters）单选框分别表示以整数或字母的方式生成编号。当所选择的零部件已有编号时，【现有编号】（Existingnembers）选项组可用，【保持】（Keep）单选框表示保持原编号不变，【替换】（Replace）单选框表示采用新的编号。1-96.2.6产品载入管理【选择性载入】工具，是用于设置载入产品的子产品的载入范围的工具。单击该工具按钮，系统弹出产品载入管理对话框，如图所示，在【打开深度】（Opendepth）下拉列表框选择载入子产品的范围。1-106.2.7零部件管理【管理表达】工具，是用于管理组件基本属性的工具。单击该工具按钮，选择任意零部件，系统弹出管理表达对话框，如图所示。该对话框显示选择的零部件的名称、路径和类型等。通过该对话框可以对选择的零部件进行关联、除去、替换、重命名和激活等操作。1-116.2.8复制零部件【快速多实例化】工具，是用于对加载的零...
