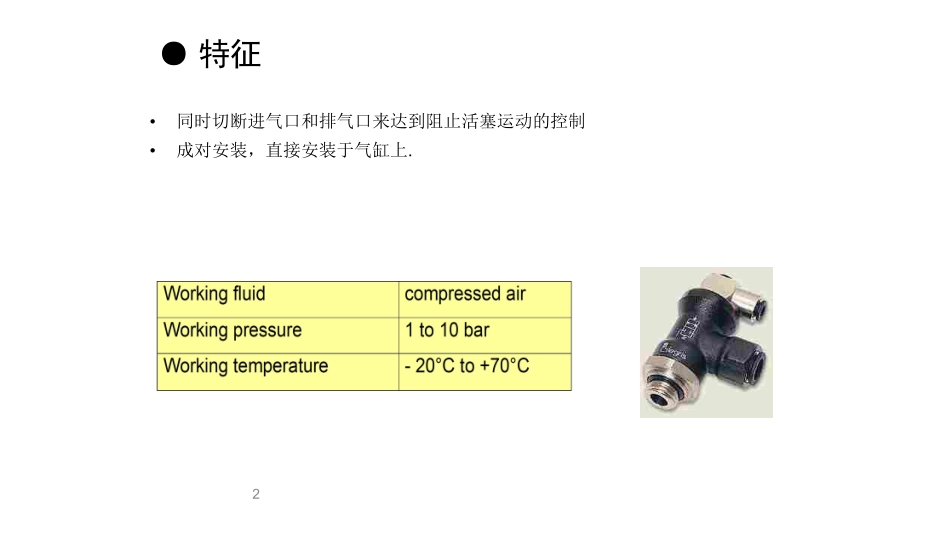

1闭锁接头2•同时切断进气口和排气口来达到阻止活塞运动的控制•成对安装,直接安装于气缸上.●特征3流体:-压缩空气软管:Nylon,Polyurethane,Polyethylene螺纹:NPT,BSPT,BSPP本体:镀铜●材料4工作原理气动功能接头闭锁接头5闭锁接头BSPPNPT闭锁闭锁带流量控制BSPT快插螺纹快插螺纹7种金属材质闭锁接头:快插螺纹●闭锁接头系列6工作原理●特征7工作原理STOP先导型号来自3/2阀.通过同时关断进气和排气口来达到停止活塞的控制.●特征8特性及优势-可避免压力丧失时对工作及设备造成损害-优秀的抗恶劣环境能力(含盐分空气及火花环境).-大流量及精简外观尺寸设计.-可调整方向.-出色的性能来自先导控制的性能表现-可选带内置一体式流量节流阀-快插接头或螺纹连接●闭锁接头优点9单向阀10•可允许空气从单向通行而反向是闭锁无法通过•此接头应安装于回路的气源端.•可安装於汽缸上●单向阀接头规格11适用流体:-压缩空气软管:尼龙,PU管,PE管螺纹:NPT,BSPT,BSPPUNF,M5本体:尼龙密封圈:nitrile关闭阀:nitrile卡簧:不锈钢●单向阀接头构造及元件材料12单向阀塑料管对管螺纹接口不锈钢BSPP和公制螺纹BSPTNPT螺纹接口BSP螺纹接口NPT外螺纹/内螺纹外螺纹/内螺纹外螺纹/内螺纹外螺纹/内螺纹9种形式产品如下图所示:●单向阀产品范围13工作原理工作原理:当压力逆向施加在阀门上时封闭通路,顺向打开阀门时开启压力是0,3bar.●单向阀工作原理14性能及优势-即使接头在震动的情况依然提供完美密封性能.-坚实,轻量结构-二种形式(管对管及螺纹)带快插接头.-不锈钢规格可抗腐蚀性流体及环境●单向阀接头优点
