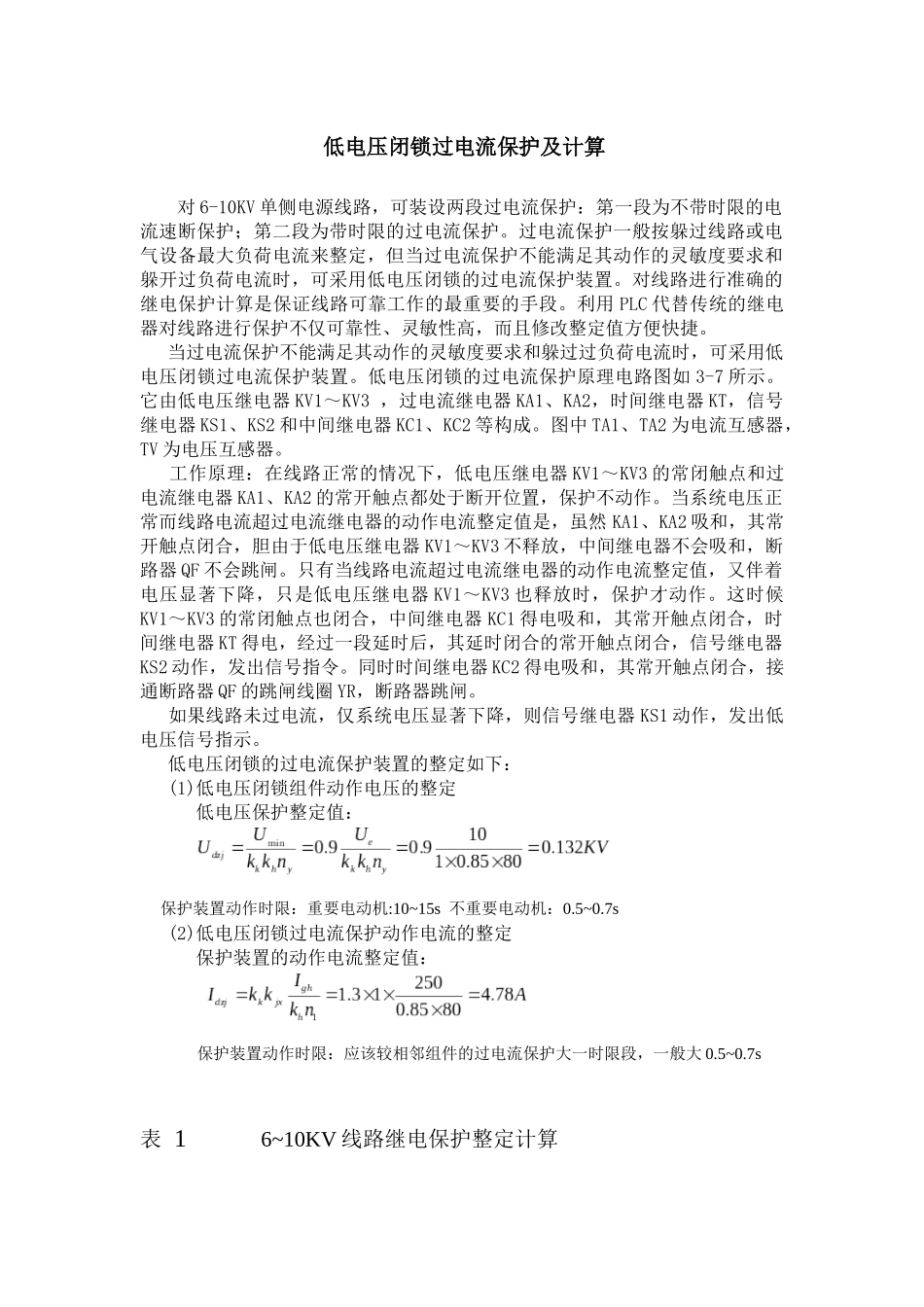

低电压闭锁过电流保护及计算对6-10KV单侧电源线路,可装设两段过电流保护:第一段为不带时限的电流速断保护;第二段为带时限的过电流保护
过电流保护一般按躲过线路或电气设备最大负荷电流来整定,但当过电流保护不能满足其动作的灵敏度要求和躲开过负荷电流时,可采用低电压闭锁的过电流保护装置
对线路进行准确的继电保护计算是保证线路可靠工作的最重要的手段
利用PLC代替传统的继电器对线路进行保护不仅可靠性、灵敏性高,而且修改整定值方便快捷
当过电流保护不能满足其动作的灵敏度要求和躲过过负荷电流时,可采用低电压闭锁过电流保护装置
低电压闭锁的过电流保护原理电路图如3-7所示
它由低电压继电器KV1~KV3,过电流继电器KA1、KA2,时间继电器KT,信号继电器KS1、KS2和中间继电器KC1、KC2等构成
图中TA1、TA2为电流互感器,TV为电压互感器
工作原理:在线路正常的情况下,低电压继电器KV1~KV3的常闭触点和过电流继电器KA1、KA2的常开触点都处于断开位置,保护不动作
当系统电压正常而线路电流超过电流继电器的动作电流整定值是,虽然KA1、KA2吸和,其常开触点闭合,胆由于低电压继电器KV1~KV3不释放,中间继电器不会吸和,断路器QF不会跳闸
只有当线路电流超过电流继电器的动作电流整定值,又伴着电压显著下降,只是低电压继电器KV1~KV3也释放时,保护才动作
这时候KV1~KV3的常闭触点也闭合,中间继电器KC1得电吸和,其常开触点闭合,时间继电器KT得电,经过一段延时后,其延时闭合的常开触点闭合,信号继电器KS2动作,发出信号指令
同时时间继电器KC2得电吸和,其常开触点闭合,接通断路器QF的跳闸线圈YR,断路器跳闸
如果线路未过电流,仅系统电压显著下降,则信号继电器KS1动作,发出低电压信号指示

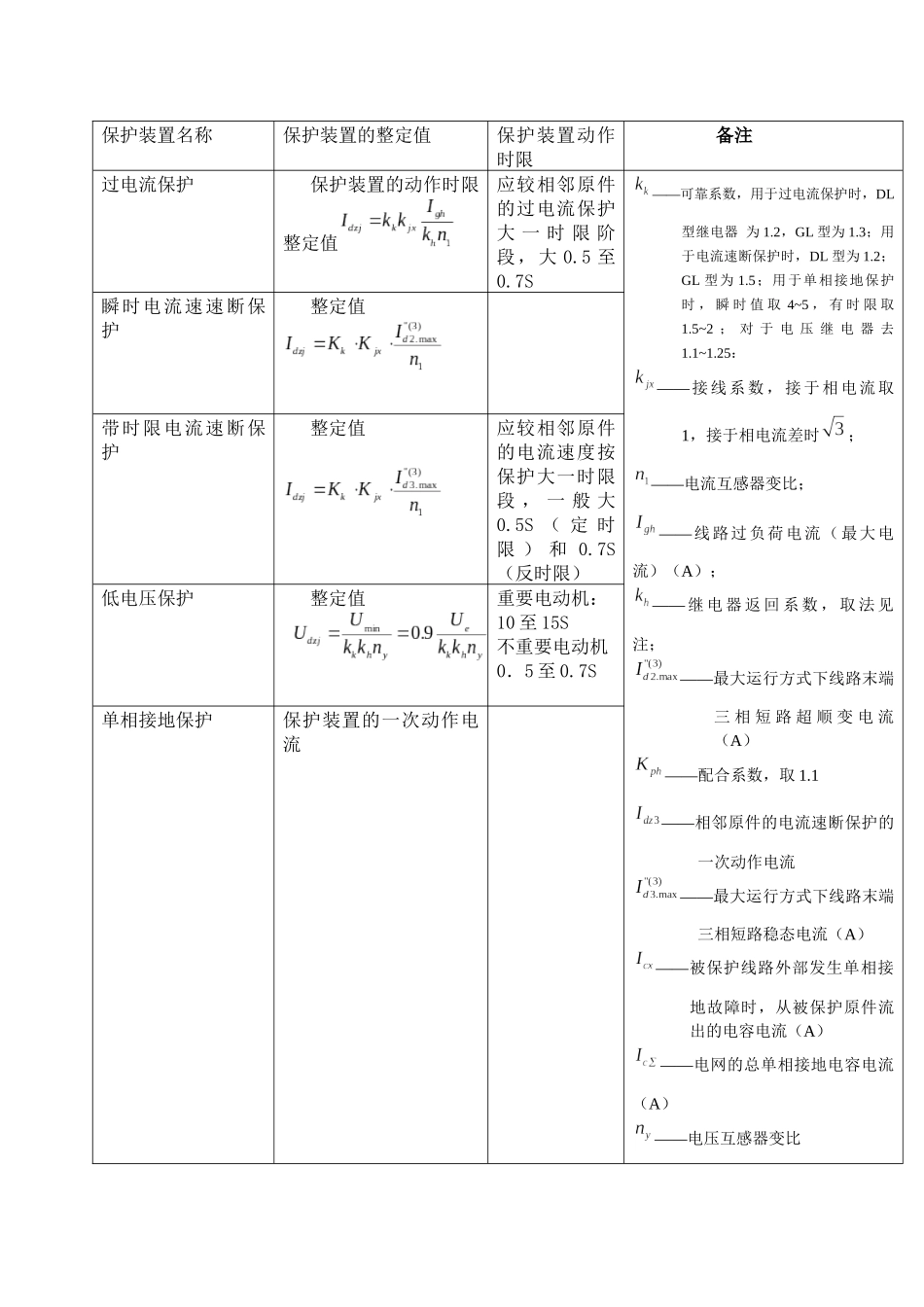

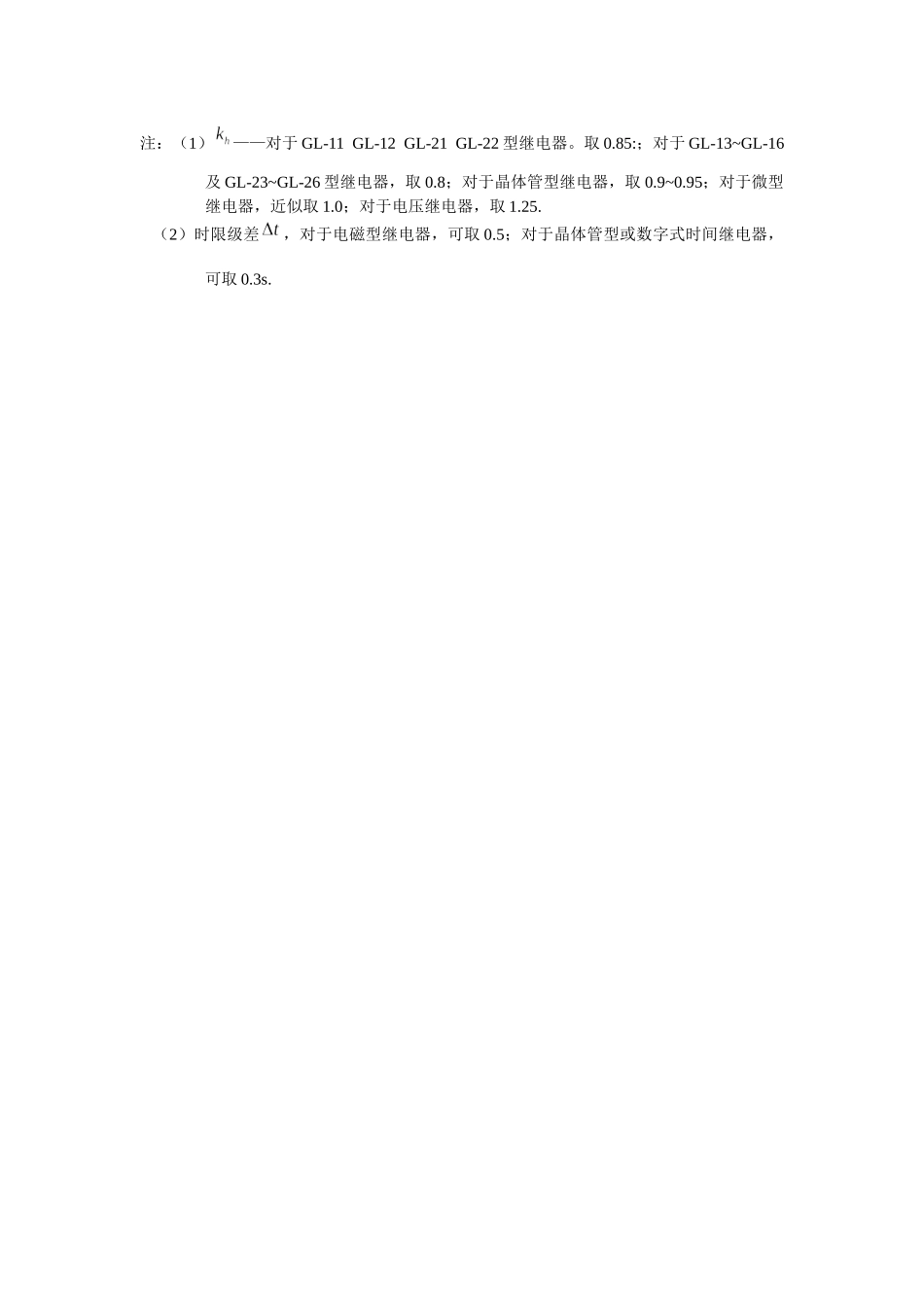

低电压闭锁的过电流保护装置的整定如下:(1)低电压闭锁组件动作电压的整定
