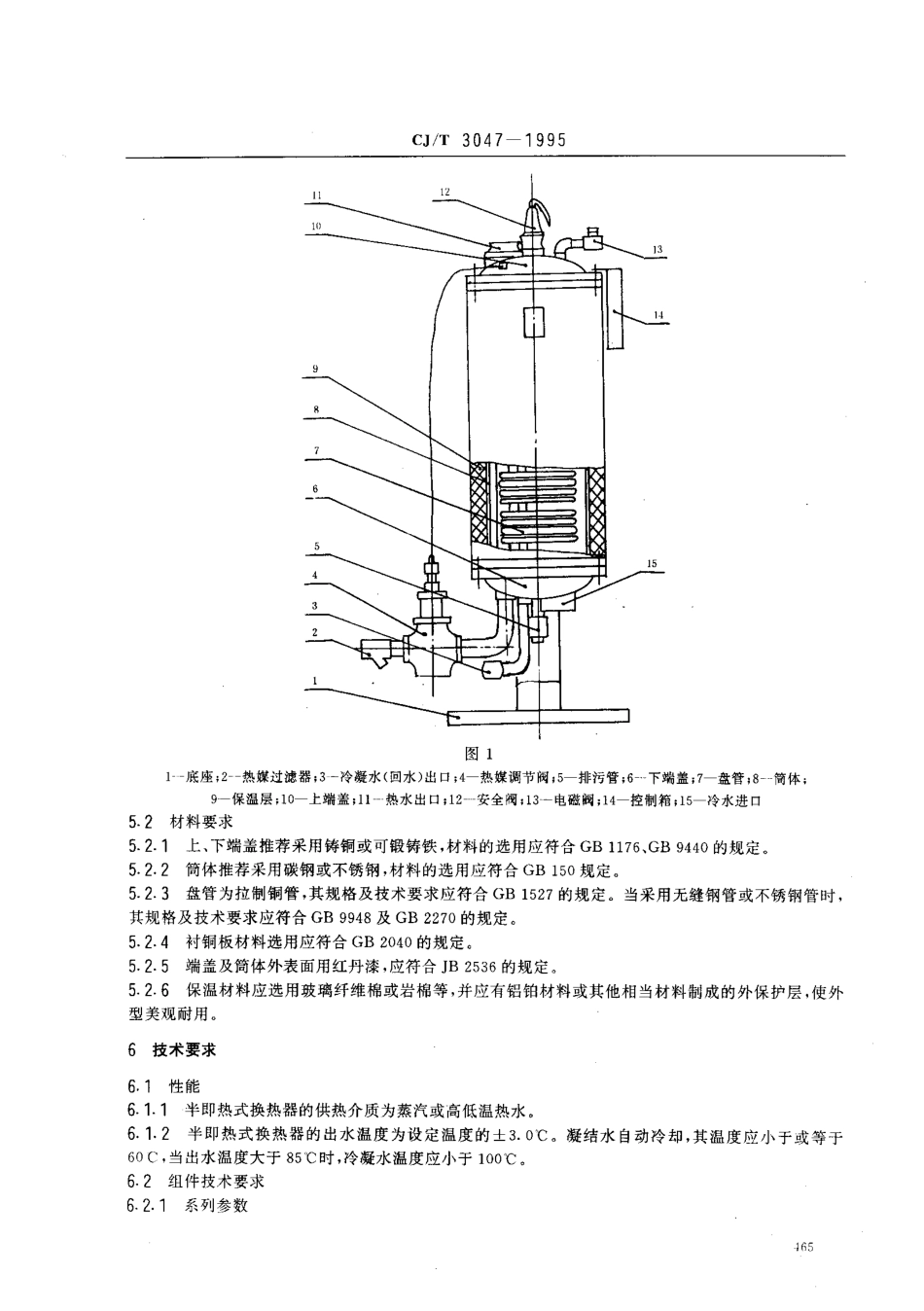

中华人民共和国城镇建设行业标准半即热式换热器CJ/T3047一1995Semi-instantaneouswaterheater1主题内容与适用范围本标准规定了半即热式换热器的技术条件、试验方法和检验规则等。本标准适用于蒸汽或高低温热水加热的半即热式换热器。2引用标准GB150钢制压力容器GB/T1176铸造铜合金技术条件GB1527拉制铜管GB2040纯铜板GB227。不锈钢无缝钢管GB3289.1可锻铸铁管路连接件型式尺寸管件结构尺寸表GB3323钢熔化焊对接接头射线照相和质量分级GB/T4237不锈钢热轧钢板GB9440可锻铸铁件GB9948石油裂化用无缝钢管JB2536压力容器油漆、包装、运输JB4701压力容器法兰分类与技术条件3术语3.，半即热式换热器是一种被加热水在壳体内，供热介质在盘管内，具有较少贮水量快速换热的交换器。有预测负荷变化的温度控制系统，从而快速达到供热量与需热量的动态平衡。3.2壳体系指换热器的外壳3.3盘管系指换热器内作为换热面的盘形管3.4压力压力系指表压力3.4.1最高工作压力系指换热器在正常运行情况下，管程、壳程顶部可能出现的最高工作压力。其压力值不得大于设计压力。3.4.2设计压力中华人民共和国建设部1995一12-11批准1996一07一01实施CJ/'r3047一1995系指在相应的设计温度下，用以确定换热器圆筒及其他受压元件厚度的压力，该压力值不得低于最高工作压力.3.5温度3.5.1设计温度系指换热器在正常操作情况，在相应设计压力下设定的受压元件的金属温度，其值不得低于金属元件可能达到的最高金属温度15.2试验温度系指压力试验时，换热器壳体的金属温度。15.3金属温度系指换热器受压元件沿截面厚度的平均温度。在任何情况下，元件金属温度不得超过金属材料的允许使用温度。3.6时间常数系将温控阀的温度传感器从20℃水中迅速放入温控阀控温上限中(如60'C),测量调节阀全关闭行程63%时的所用时间。I了设定温度系指使用半即热式换热器加热水时，所设定的热水温度值。4型号4.1换热器型号的表示方法曰门△曰L改型代号—主参数:盘管组数(用阿拉伯数字表示)—特性代号:热媒:z表示蒸汽，s表示高温水—半即热式换热器代号(BJR)4.2标记示例:盘管为11组，热媒为蒸汽的半即热式换热器:BJRZ11CJ/T3047-19955主要组合部件及材料要求5.1主要组合部件上端盖、下端盖、筒体、盘管、热煤过滤器、温控装置及安全装置。如图1所示:C.1/'r3047一19951一底座;z一热媒过滤器;3一冷凝水(回水)出口;4一热媒调节阀;5一排污管;6一下端盖;7一盘管;8一筒体;9一保温层;1。一上端盖;11热水出口;12安全阀;13一电磁阀;14一控制箱;15一冷水进口5.2材料要求5.2.1上、下端盖推荐采用铸铜或可锻铸铁，材料的选用应符合GB1176,GB944。的规定。5.2.2筒体推荐采用碳钢或不锈钢，材料的选用应符合GB15。规定。5.2.3盘管为拉制铜管，其规格及技术要求应符合GB1527的规定。当采用无缝钢管或不锈钢管时，其规格及技术要求应符合GB9948及GB227。的规定。5.2.4衬铜板材料选用应符合GB204。的规定。5.2.5端盖及筒体外表面用红丹漆，应符合JB2536的规定5.2.6保温材料应选用玻璃纤维棉或岩棉等，并应有铝铂材料或其他相当材料制成的外保护层，使外型美观耐用。6技术要求6.1性能6.1.1半即热式换热器的供热介质为蒸汽或高低温热水6.1.2半即热式换热器的出水温度为设定温度的士3.60C，当出水温度大于85℃时，冷凝水温度应小于1000C,6.2组件技术要求6.2门系列参数。℃。凝结水自动冷却，其温度应小于或等于CJ/'r3047一1995公称直径:350mm,系列参数见表1、表2表1汽一水换热器系列参数盘管组数换热面积，。2筒体长，m总高度，m31.30.511.4052.30.741.6573.20.931.8594.11.202.06115.11.422.31136.01.652.5115691.882.78表2水一水换热器系列参数盘管组数换热面积.m'筒体长，m总高度，m03/042.0/2.70.654I.64505/063.4/4.10.8791.87007/084.8/5.51.102.09609/106.2/6.91.332.32111/127.6/8.31.562.54613/149.0/9.71.782.77215/1610.4/11.12.002.99717/1811.8/12.52.233.22319/2013.2/13.92.463.4486.2.2技术参数壳体最高工作压力为1.0MPa,1.6MPa，其壳体设计压力分别为1.1MPa,1.65MPa.盘管最高工作压力为1.0MPa,1.6MPa，盘管设计压力分别为1.1MPa,1.65MPa.当进水温度...
