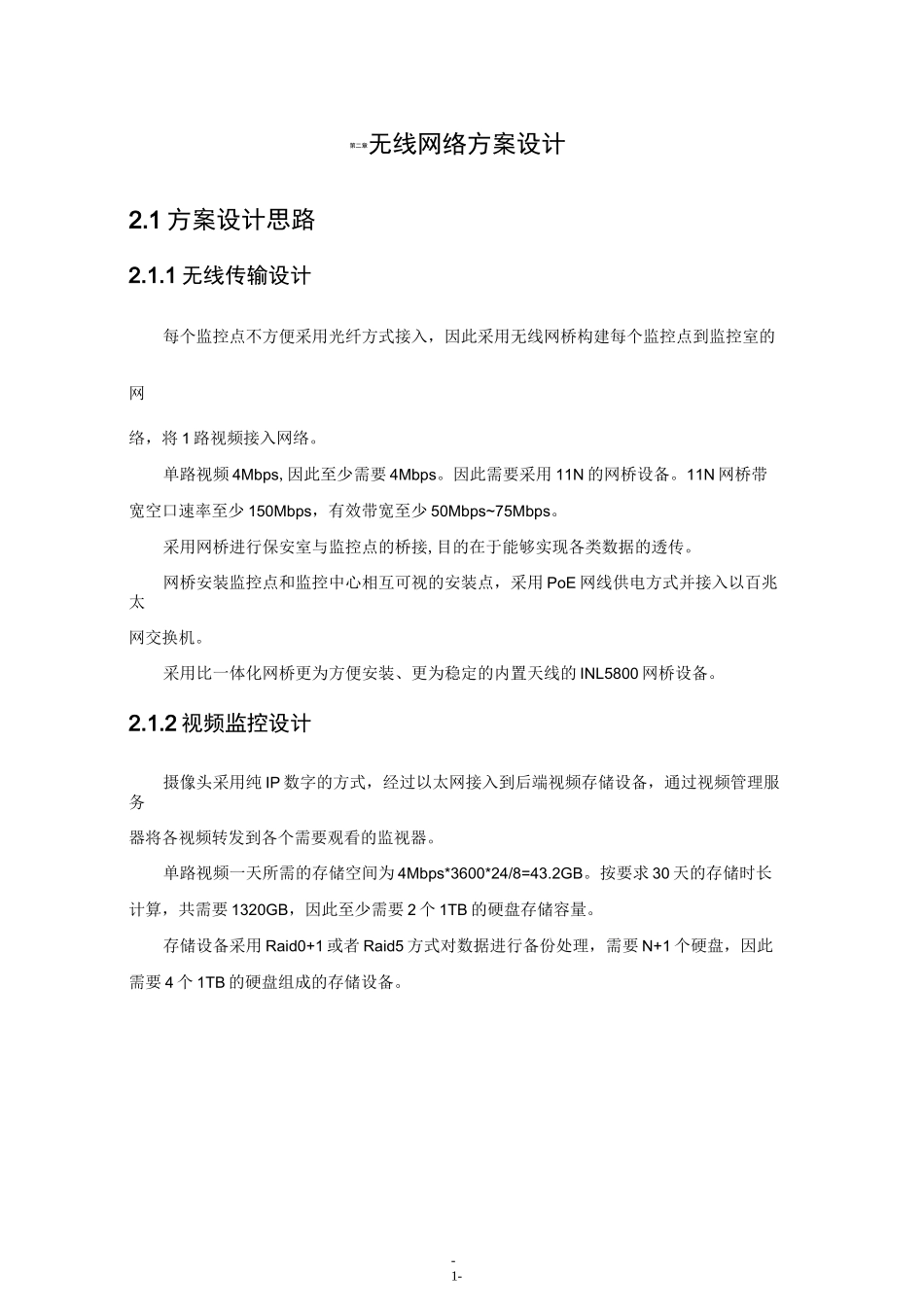

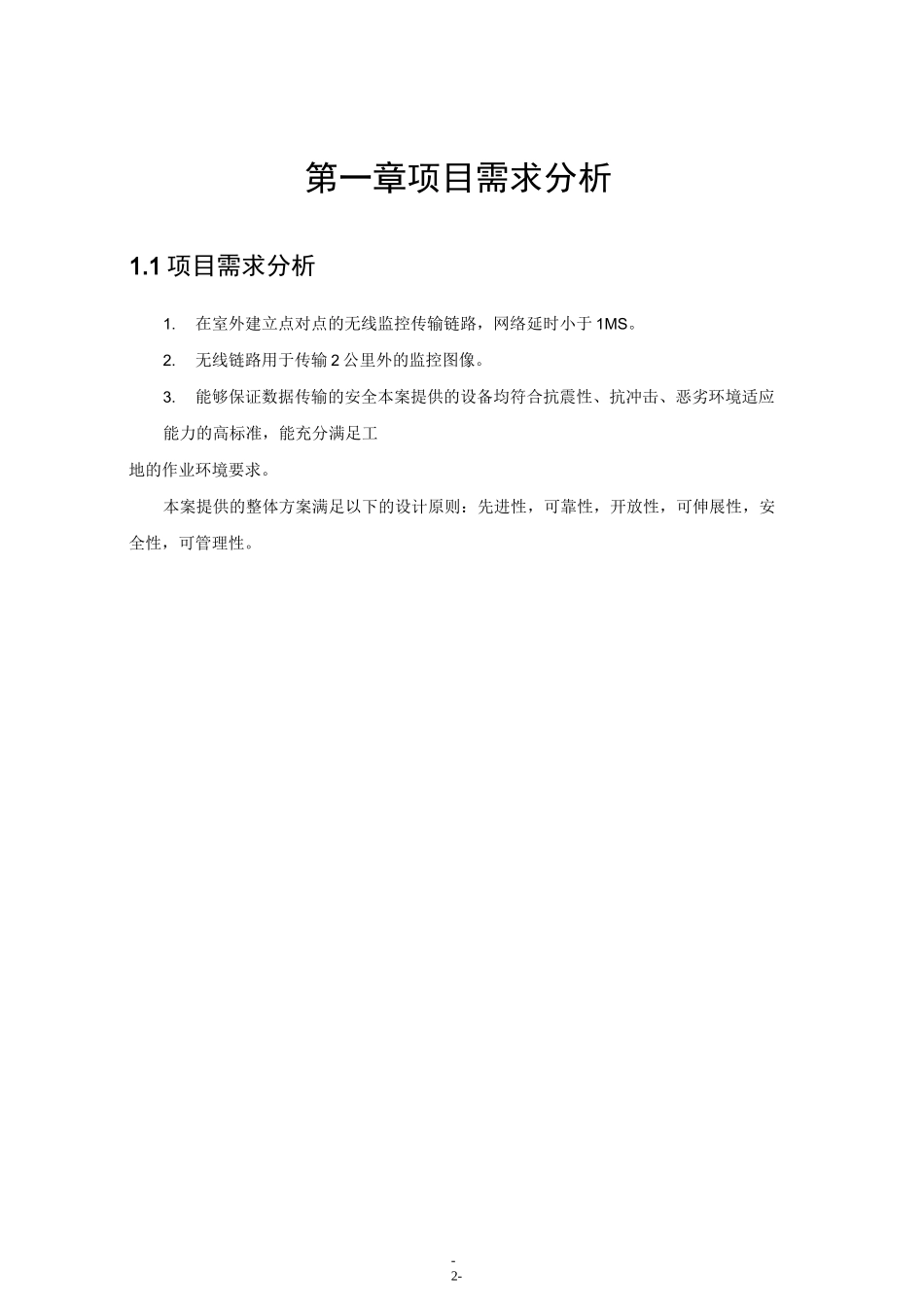

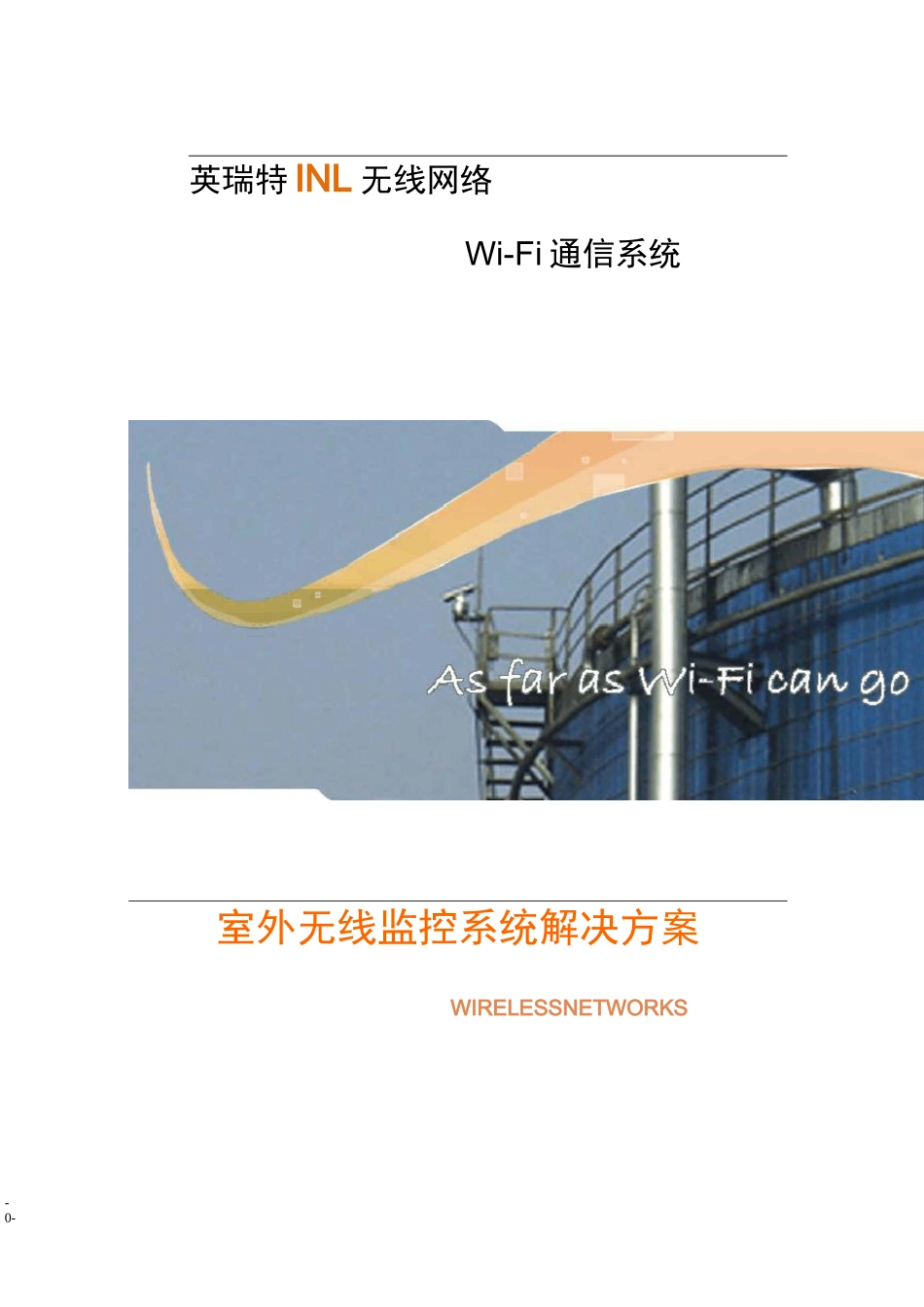

-0-英瑞特INL无线网络Wi-Fi通信系统室外无线监控系统解决方案WIRELESSNETWORKS-2-第一章项目需求分析1.1项目需求分析1.在室外建立点对点的无线监控传输链路，网络延时小于1MS。2.无线链路用于传输2公里外的监控图像。3.能够保证数据传输的安全本案提供的设备均符合抗震性、抗冲击、恶劣环境适应能力的高标准，能充分满足工地的作业环境要求。本案提供的整体方案满足以下的设计原则：先进性，可靠性，开放性，可伸展性，安全性，可管理性。-1-第二章无线网络方案设计2.1方案设计思路2.1.1无线传输设计每个监控点不方便采用光纤方式接入，因此采用无线网桥构建每个监控点到监控室的网络，将1路视频接入网络。单路视频4Mbps,因此至少需要4Mbps。因此需要采用11N的网桥设备。11N网桥带宽空口速率至少150Mbps，有效带宽至少50Mbps~75Mbps。采用网桥进行保安室与监控点的桥接,目的在于能够实现各类数据的透传。网桥安装监控点和监控中心相互可视的安装点，采用PoE网线供电方式并接入以百兆太网交换机。采用比一体化网桥更为方便安装、更为稳定的内置天线的INL5800网桥设备。2.1.2视频监控设计摄像头采用纯IP数字的方式，经过以太网接入到后端视频存储设备，通过视频管理服务器将各视频转发到各个需要观看的监视器。单路视频一天所需的存储空间为4Mbps*3600*24/8=43.2GB。按要求30天的存储时长计算，共需要1320GB，因此至少需要2个1TB的硬盘存储容量。存储设备采用Raid0+1或者Raid5方式对数据进行备份处理，需要N+1个硬盘，因此需要4个1TB的硬盘组成的存储设备。2视频服务器采用双千兆网卡与千兆交换机进行端口汇聚方式完成带宽共享与端口互备。视频终端采用计算机与监控软件接入视频服务器，观看摄像机前端的内容。视频服务器提供报警、自动画图提示等监控所需的功能。32.2方案设计说明2・2・1网络拓扑七巴片匕4353第三章产品参数介绍3.1APG-IP5000-BC-13M30T高清红外枪击金属外壳，IP66防护等级，130万像素，第三代阵列式红外灯，红外距离30米，机械式IR-CUT,1/3“AptinacolorCMOSSensor，最低照度0.01LUX（黑白模式:0.01Lux/F1.2）；电子快门1/50-1/4000S；H.264纯硬件压缩方式；最高支持720P分辨率，支持双码流（主码流720P，子码流D1/CIF/QCIF）；支持语音对讲，音频压缩G.711；支持拍照、数字水印功能；1路报警输入，1路报警继电器输出；具有报警事件解发（如移动侦测、外部报警输入、网络连接中断）功能，报警事件处理（报警提示邮件、FTP上传报警录像、外部报警输出、报警本地录像）功能；网络安全具有密码保护、IP黑白名单、用户访问日志；MicroSD卡本地存储，最大支持32G；支持POE供电；内置WEBServer方便远程控制管理，支持远程固件升级、一键恢复等功能，支持手机监控功能，兼容多种智能手机平台，支持PPPoE、SMTP、RTSP、UpnP、NTP等多种网络协议；提供SDK集成开发包，实现各类应用开发；工作电压12VDC；标配6MM百万高清镜头,8MM,12MM,16MM可选，功耗W8W3.2INL5800无线网桥INL5800设备可实现15公里点对点无线传输，长时间支持实际吞吐量（Throughput）为150Mbps的双向数据流。高质量，低价格，INLTER产品开创网络世界的最优性价比。58系列的前卫型外观设计以及内部主件优化，把INLTER的工业效应推向新的前沿。主要参数：63733・3700H视频管理服务器
