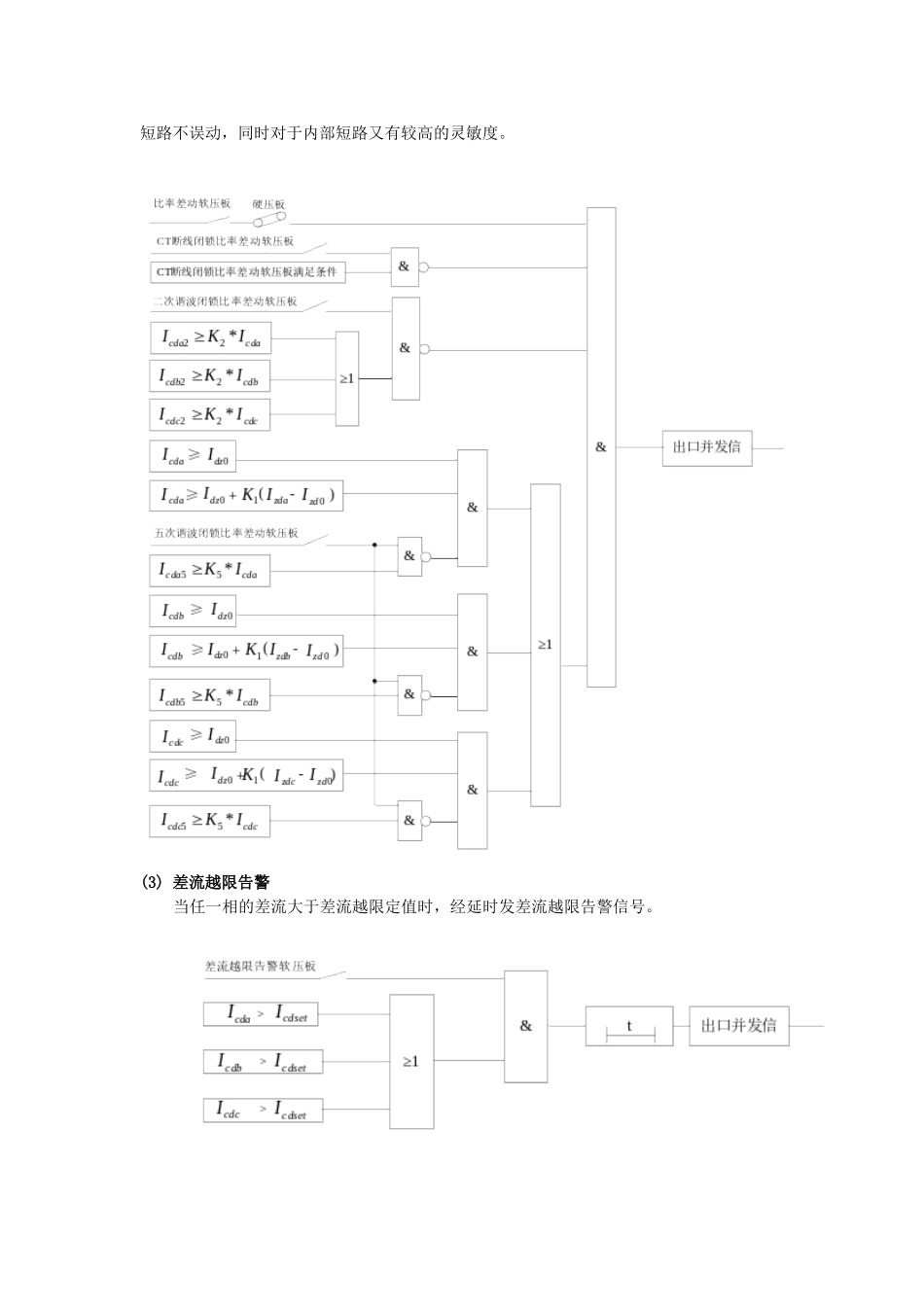

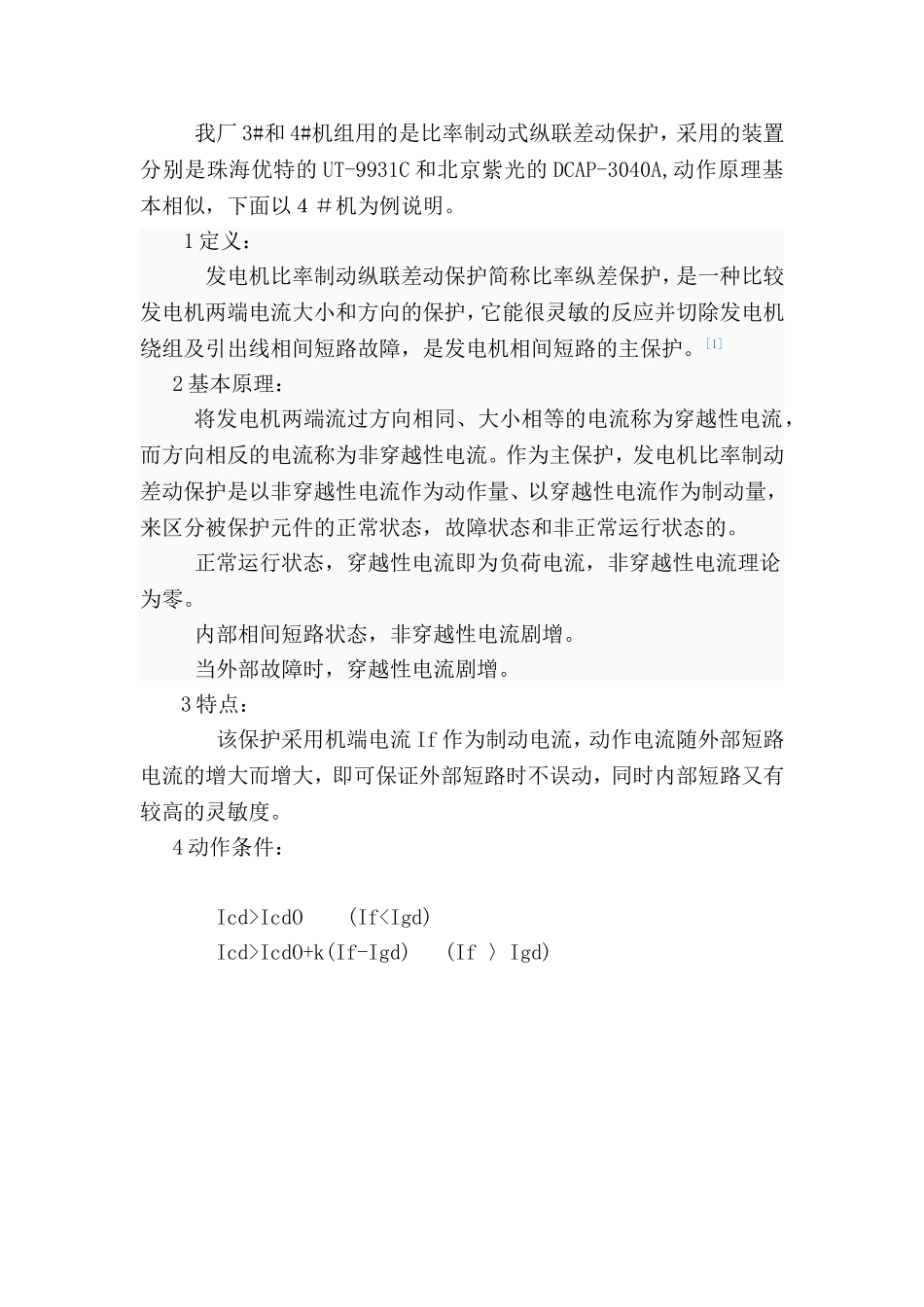

我厂3#和4#机组用的是比率制动式纵联差动保护,采用的装置分别是珠海优特的UT-9931C和北京紫光的DCAP-3040A,动作原理基本相似,下面以4#机为例说明。1定义:发电机比率制动纵联差动保护简称比率纵差保护,是一种比较发电机两端电流大小和方向的保护,它能很灵敏的反应并切除发电机绕组及引出线相间短路故障,是发电机相间短路的主保护。[1]2基本原理:将发电机两端流过方向相同、大小相等的电流称为穿越性电流,而方向相反的电流称为非穿越性电流。作为主保护,发电机比率制动差动保护是以非穿越性电流作为动作量、以穿越性电流作为制动量,来区分被保护元件的正常状态,故障状态和非正常运行状态的。正常运行状态,穿越性电流即为负荷电流,非穿越性电流理论为零。内部相间短路状态,非穿越性电流剧增。当外部故障时,穿越性电流剧增。3特点:该保护采用机端电流If作为制动电流,动作电流随外部短路电流的增大而增大,即可保证外部短路时不误动,同时内部短路又有较高的灵敏度。4动作条件:Icd>IcdO(IfIcdO+k(If-Igd)(If〉Igd)Icd-----差动电流IcdO-----差动最小动作电流Iqd-----拐点电流,规定为0.9倍的发电机二次侧额定电流If------机端电流Isd-----差动速度动作值K------比率制动系数(1)差动速断差动速断保护实质上是反映差动电流的过电流保护,不经任何闭锁回路,直接快速动作于出口。动作判据:任一相差动电流大于差动速断定值。(2)比率差动比率制动式差动保护的特点是,动作电流随外部短路电流的增大而增大,既可保证外部短路不误动,同时对于内部短路又有较高的灵敏度。(3)差流越限告警当任一相的差流大于差流越限定值时,经延时发差流越限告警信号。
