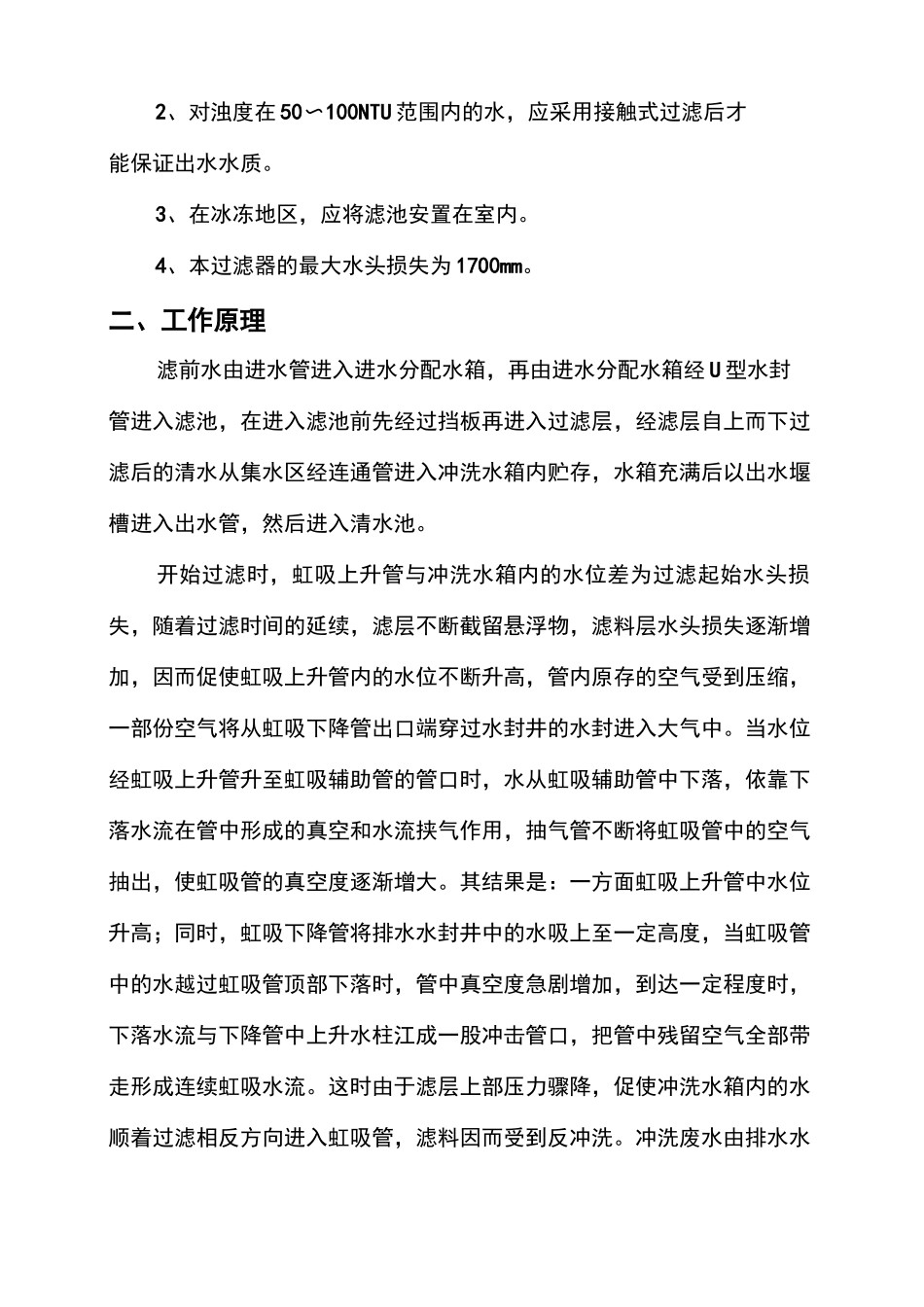

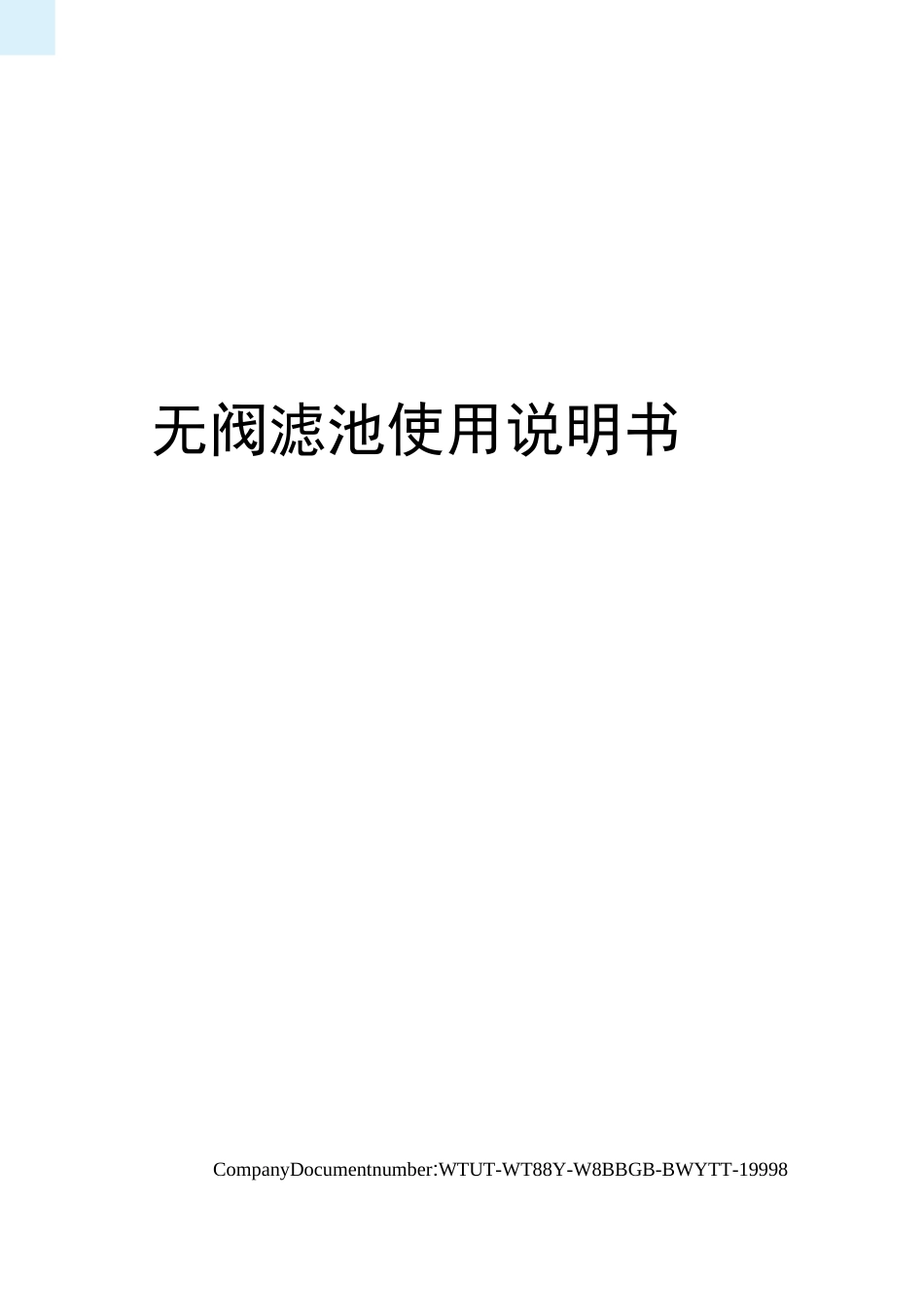

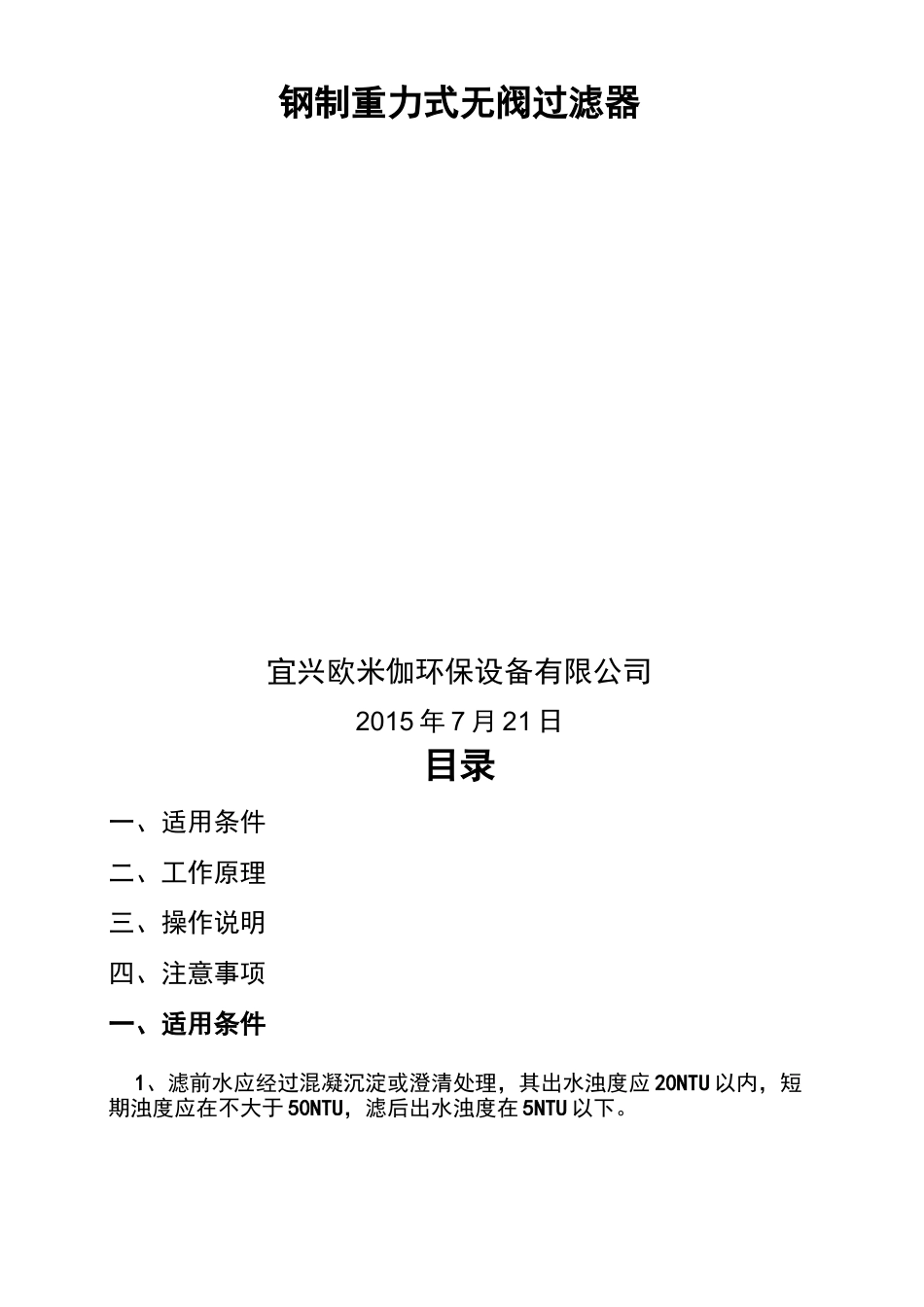

无阀滤池使用说明书CompanyDocumentnumber:WTUT-WT88Y-W8BBGB-BWYTT-19998钢制重力式无阀过滤器宜兴欧米伽环保设备有限公司2015年7月21日目录一、适用条件二、工作原理三、操作说明四、注意事项一、适用条件1、滤前水应经过混凝沉淀或澄清处理，其出水浊度应20NTU以内，短期浊度应在不大于50NTU，滤后出水浊度在5NTU以下。2、对浊度在50〜100NTU范围内的水，应采用接触式过滤后才能保证出水水质。3、在冰冻地区，应将滤池安置在室内。4、本过滤器的最大水头损失为1700mm。二、工作原理滤前水由进水管进入进水分配水箱，再由进水分配水箱经U型水封管进入滤池，在进入滤池前先经过挡板再进入过滤层，经滤层自上而下过滤后的清水从集水区经连通管进入冲洗水箱内贮存，水箱充满后以出水堰槽进入出水管，然后进入清水池。开始过滤时，虹吸上升管与冲洗水箱内的水位差为过滤起始水头损失，随着过滤时间的延续，滤层不断截留悬浮物，滤料层水头损失逐渐增加，因而促使虹吸上升管内的水位不断升高，管内原存的空气受到压缩，一部份空气将从虹吸下降管出口端穿过水封井的水封进入大气中。当水位经虹吸上升管升至虹吸辅助管的管口时，水从虹吸辅助管中下落，依靠下落水流在管中形成的真空和水流挟气作用，抽气管不断将虹吸管中的空气抽出，使虹吸管的真空度逐渐增大。其结果是：一方面虹吸上升管中水位升高；同时，虹吸下降管将排水水封井中的水吸上至一定高度，当虹吸管中的水越过虹吸管顶部下落时，管中真空度急剧增加，到达一定程度时，下落水流与下降管中上升水柱江成一股冲击管口，把管中残留空气全部带走形成连续虹吸水流。这时由于滤层上部压力骤降，促使冲洗水箱内的水顺着过滤相反方向进入虹吸管，滤料因而受到反冲洗。冲洗废水由排水水封井流入下水道。在冲洗过程中，冲洗水箱内水位逐渐下降，当水位下降到虹吸破坏斗以下时，虹吸破坏管斗中的水吸完，管口与大气相连，虹吸破坏，冲洗完毕，过滤重新开始。从过滤开始至虹吸上升管中水位升至虹吸辅助管口这段时间为无阀过滤器过滤周期。因为水从虹吸辅助管下流时，仅需数分钟时间便进入冲洗阶段。故虹吸辅助管口至冲洗水箱内最高水位差即为期终水头损失H=1500~2000mm。如果在滤层水头损失还没有达到最大允许值而某些原因（如出水水质不符合要求等）需要冲洗时，可进行人工强制冲洗。强制冲洗设备是在辅助管与抽气管相连接的三通上部，接一根压力水管，称之为强制冲洗管。打开强制冲洗阀门，在抽气管与虹吸辅助管连接三通处的高速水流便产生强制的抽气作用，使虹吸很快形成。三、操作说明1、滤池初次运行时，先将自来水注入冲洗水箱，水经过连通管进入集水区，便水自下而上地通过滤料层，以排除集水区及港督料空隙间的空气。2、滤池初次反冲前，应将反冲洗强度调节器调整到约为四分之一虹吸下降管直径的开启度处进行冲洗。同时记录反冲洗时间（以核对反冲洗强度是否达到15l/s的要求），如果反冲洗时间小于5min，则应通过蝶型螺丝逐渐调大开启度，直至达到规定的反冲强度为止。3、二只冲洗水箱的贮水量可供一台滤池的反冲洗使用，在正常进行时，二只冲洗水箱是连通的，当一台滤池检修时，可以盖上连通管的法兰，此时如果滤料冲洗不干净则可待水箱再次充满后用人工操作的方式进行强制反冲洗。4、滤池开始工作后，应定期检查滤料面是否平整或是否有裂缝等情况，以便及时进行调整。5、每年应对滤池滤料层进行一次检查，本设备采用双层滤料，上部为无烟煤滤料，中部为石英砂滤料，下部为卵石承层。其级配如下表所示：序号滤料名称（自上而下）粒径（mm）装填咼度（mm）1无烟煤3002石英砂4003卵石2〜41004卵石4〜81005卵石8〜16100四、注意事项1、装填滤料前应对滤料进行严格筛选，在设备试冲洗时会带走一定量的细颗粒滤料，因此在装填滤料时，应比设计装填高度多加50mm的无烟煤滤料。2、虹吸管、虹吸辅助管、抽气管、虹吸破坏管等装置，在检修完毕安装时，应保证不得漏气，对于法兰接口处、丝口阀门等连接处，更需特别注意。3、检修完毕后，虹吸管的安装应严格注意虹吸辅助管顶端的控制标高。4、为保证落水畅通，虹吸辅助管应以直接插入排...
