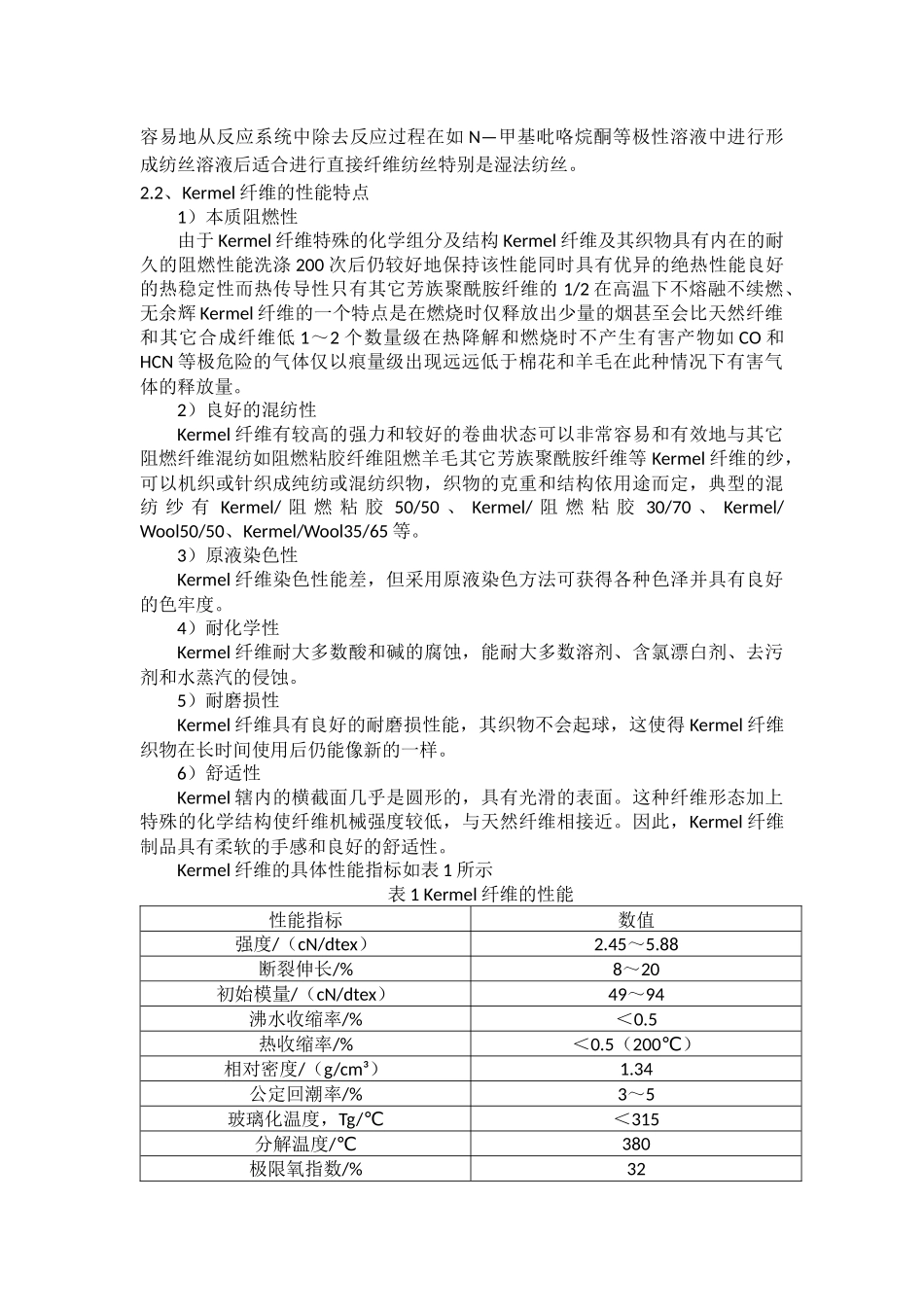

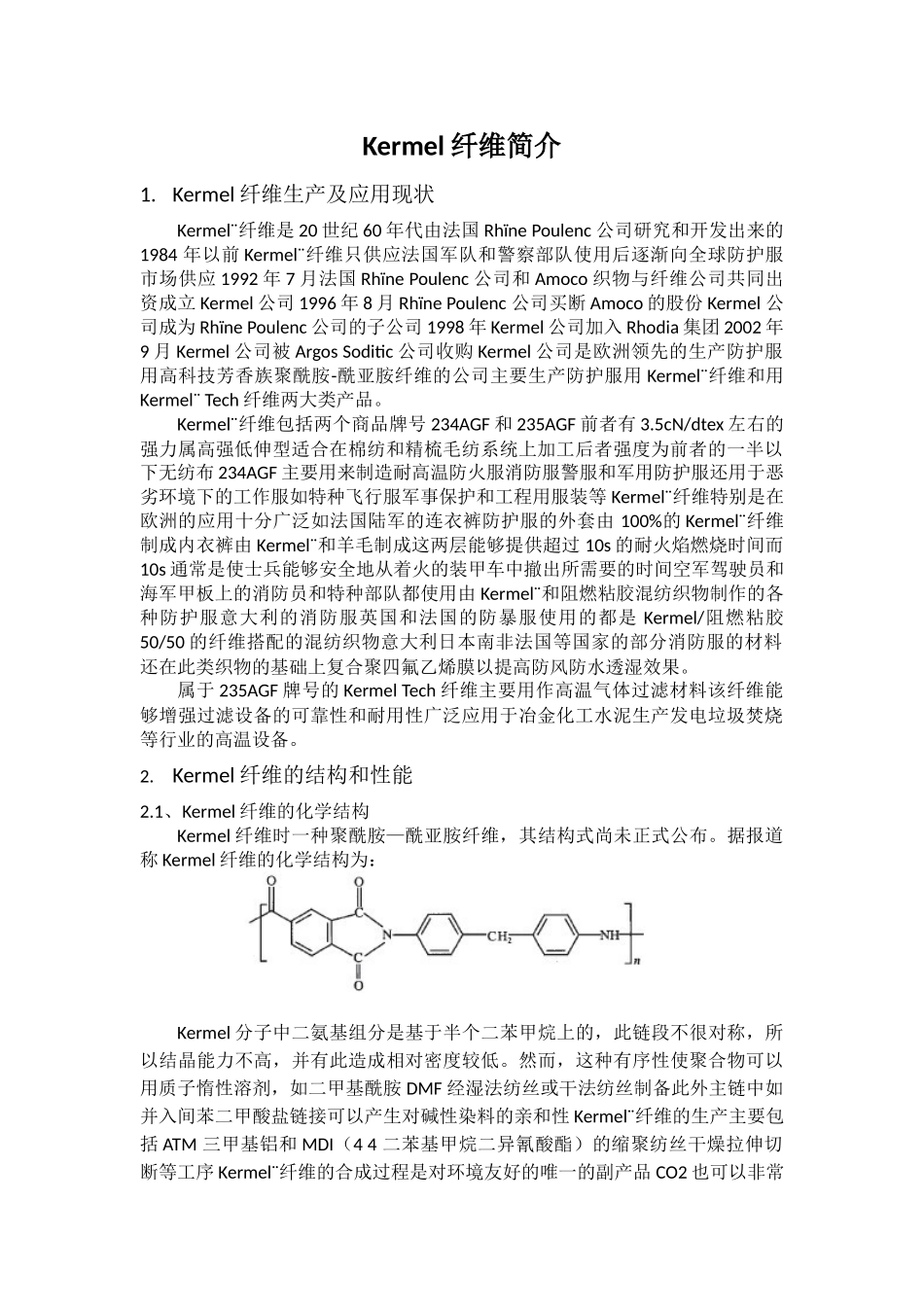

Kermel纤维简介1.Kermel纤维生产及应用现状Kermel¨纤维是20世纪60年代由法国RhïnePoulenc公司研究和开发出来的1984年以前Kermel¨纤维只供应法国军队和警察部队使用后逐渐向全球防护服市场供应1992年7月法国RhïnePoulenc公司和Amoco织物与纤维公司共同出资成立Kermel公司1996年8月RhïnePoulenc公司买断Amoco的股份Kermel公司成为RhïnePoulenc公司的子公司1998年Kermel公司加入Rhodia集团2002年9月Kermel公司被ArgosSoditic公司收购Kermel公司是欧洲领先的生产防护服用高科技芳香族聚酰胺-酰亚胺纤维的公司主要生产防护服用Kermel¨纤维和用Kermel¨Tech纤维两大类产品。Kermel¨纤维包括两个商品牌号234AGF和235AGF前者有3.5cN/dtex左右的强力属高强低伸型适合在棉纺和精梳毛纺系统上加工后者强度为前者的一半以下无纺布234AGF主要用来制造耐高温防火服消防服警服和军用防护服还用于恶劣环境下的工作服如特种飞行服军事保护和工程用服装等Kermel¨纤维特别是在欧洲的应用十分广泛如法国陆军的连衣裤防护服的外套由100%的Kermel¨纤维制成内衣裤由Kermel¨和羊毛制成这两层能够提供超过10s的耐火焰燃烧时间而10s通常是使士兵能够安全地从着火的装甲车中撤出所需要的时间空军驾驶员和海军甲板上的消防员和特种部队都使用由Kermel¨和阻燃粘胶混纺织物制作的各种防护服意大利的消防服英国和法国的防暴服使用的都是Kermel/阻燃粘胶50/50的纤维搭配的混纺织物意大利日本南非法国等国家的部分消防服的材料还在此类织物的基础上复合聚四氟乙烯膜以提高防风防水透湿效果。属于235AGF牌号的KermelTech纤维主要用作高温气体过滤材料该纤维能够增强过滤设备的可靠性和耐用性广泛应用于冶金化工水泥生产发电垃圾焚烧等行业的高温设备。2.Kermel纤维的结构和性能2.1、Kermel纤维的化学结构Kermel纤维时一种聚酰胺—酰亚胺纤维，其结构式尚未正式公布。据报道称Kermel纤维的化学结构为：Kermel分子中二氨基组分是基于半个二苯甲烷上的，此链段不很对称，所以结晶能力不高，并有此造成相对密度较低。然而，这种有序性使聚合物可以用质子惰性溶剂，如二甲基酰胺DMF经湿法纺丝或干法纺丝制备此外主链中如并入间苯二甲酸盐链接可以产生对碱性染料的亲和性Kermel¨纤维的生产主要包括ATM三甲基铝和MDI（44二苯基甲烷二异氰酸酯）的缩聚纺丝干燥拉伸切断等工序Kermel¨纤维的合成过程是对环境友好的唯一的副产品CO2也可以非常容易地从反应系统中除去反应过程在如N—甲基吡咯烷酮等极性溶液中进行形成纺丝溶液后适合进行直接纤维纺丝特别是湿法纺丝。2.2、Kermel纤维的性能特点1）本质阻燃性由于Kermel纤维特殊的化学组分及结构Kermel纤维及其织物具有内在的耐久的阻燃性能洗涤200次后仍较好地保持该性能同时具有优异的绝热性能良好的热稳定性而热传导性只有其它芳族聚酰胺纤维的1/2在高温下不熔融不续燃、无余辉Kermel纤维的一个特点是在燃烧时仅释放出少量的烟甚至会比天然纤维和其它合成纤维低1～2个数量级在热降解和燃烧时不产生有害产物如CO和HCN等极危险的气体仅以痕量级出现远远低于棉花和羊毛在此种情况下有害气体的释放量。2）良好的混纺性Kermel纤维有较高的强力和较好的卷曲状态可以非常容易和有效地与其它阻燃纤维混纺如阻燃粘胶纤维阻燃羊毛其它芳族聚酰胺纤维等Kermel纤维的纱，可以机织或针织成纯纺或混纺织物，织物的克重和结构依用途而定，典型的混纺纱有Kermel/阻燃粘胶50/50、Kermel/阻燃粘胶30/70、Kermel/Wool50/50、Kermel/Wool35/65等。3）原液染色性Kermel纤维染色性能差，但采用原液染色方法可获得各种色泽并具有良好的色牢度。4）耐化学性Kermel纤维耐大多数酸和碱的腐蚀，能耐大多数溶剂、含氯漂白剂、去污剂和水蒸汽的侵蚀。5）耐磨损性Kermel纤维具有良好的耐磨损性能，其织物不会起球，这使得Kermel纤维织物在长时间使用后仍能像新的一样。6）舒适性Kermel辖内的横截面几乎是圆形的，具有光滑的表面。这种纤维形态加上特殊的化学结构使纤维机械强度较低，与天然纤维相接近。因此，Kermel纤维制品具有柔软的手感和良好的舒适性。Kermel纤维的具体性能指标如表1所示表1...
