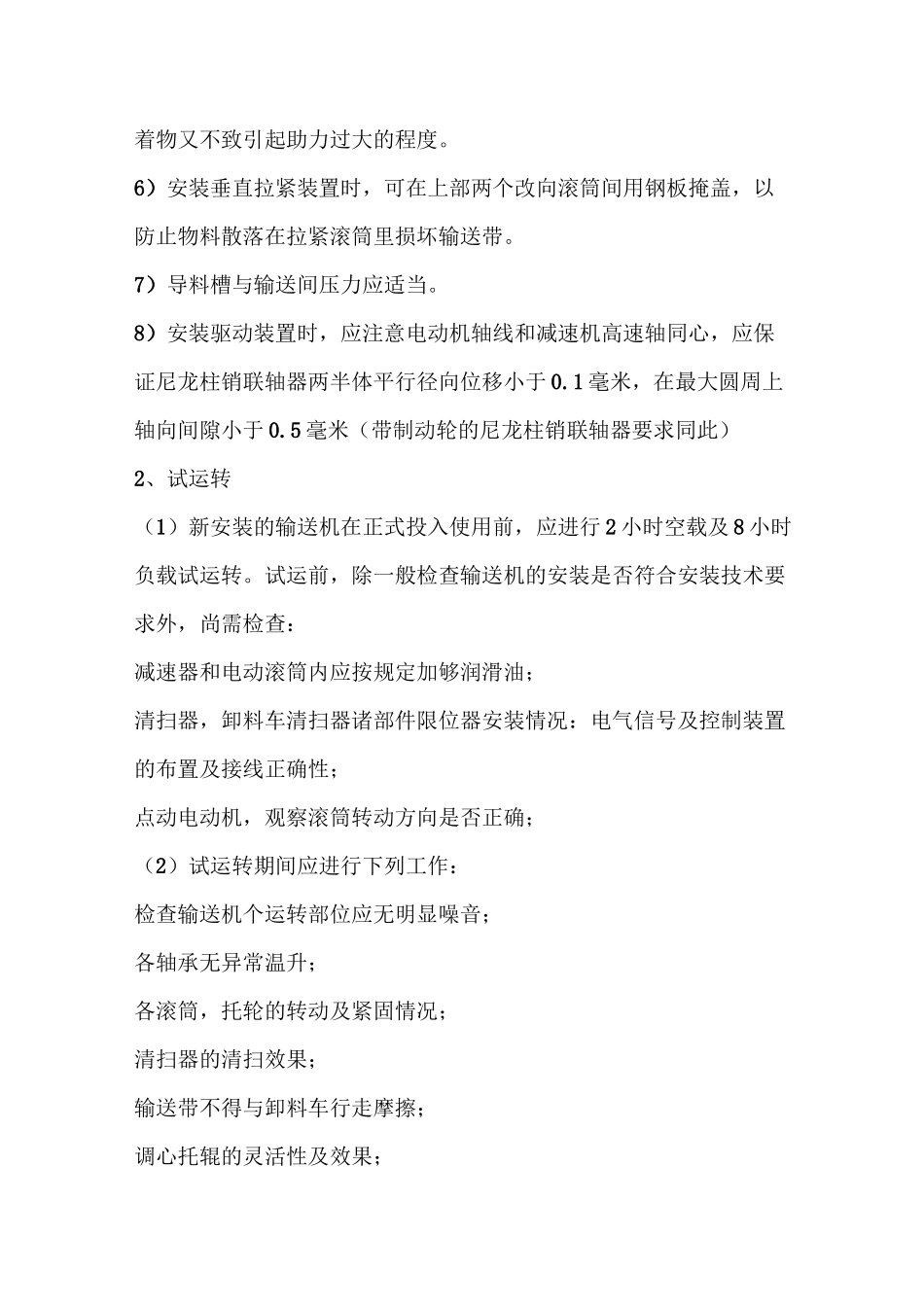

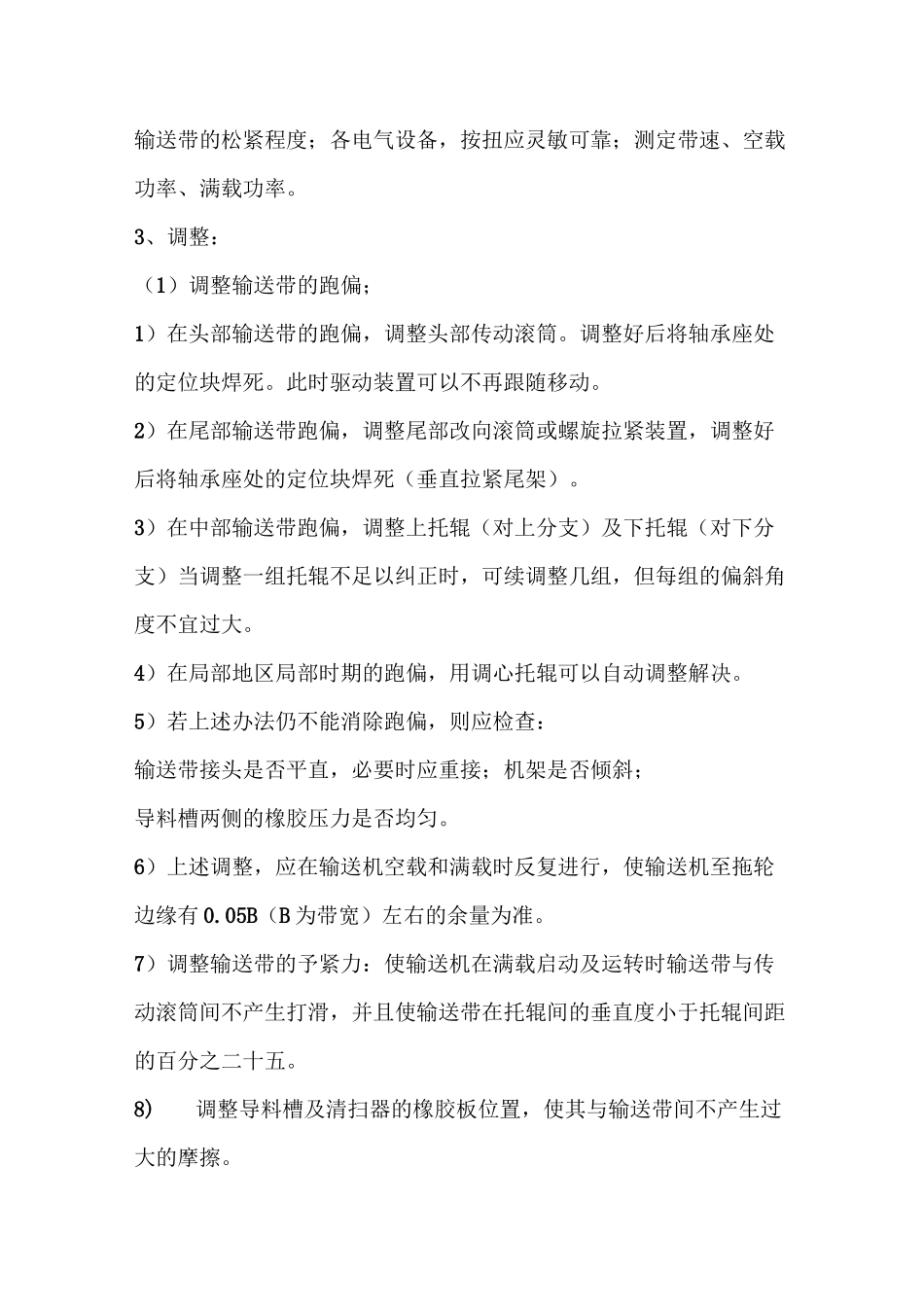

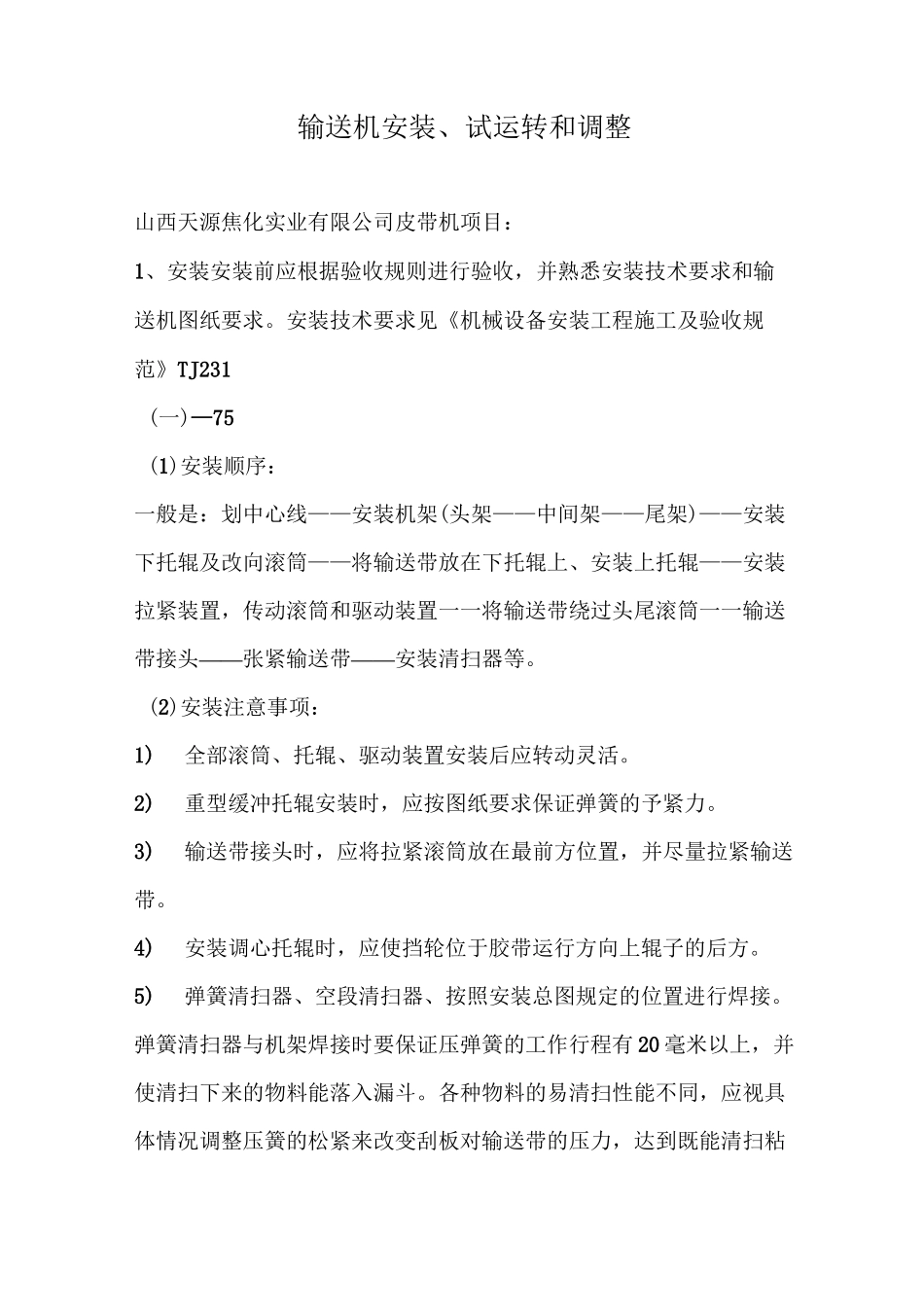

输送机安装、试运转和调整山西天源焦化实业有限公司皮带机项目：1、安装安装前应根据验收规则进行验收，并熟悉安装技术要求和输送机图纸要求。安装技术要求见《机械设备安装工程施工及验收规范》TJ231(一)—75(1)安装顺序：一般是：划中心线——安装机架(头架——中间架——尾架)——安装下托辊及改向滚筒——将输送带放在下托辊上、安装上托辊——安装拉紧装置，传动滚筒和驱动装置一一将输送带绕过头尾滚筒一一输送带接头――张紧输送带――安装清扫器等。(2)安装注意事项：1)全部滚筒、托辊、驱动装置安装后应转动灵活。2)重型缓冲托辊安装时，应按图纸要求保证弹簧的予紧力。3)输送带接头时，应将拉紧滚筒放在最前方位置，并尽量拉紧输送带。4)安装调心托辊时，应使挡轮位于胶带运行方向上辊子的后方。5)弹簧清扫器、空段清扫器、按照安装总图规定的位置进行焊接。弹簧清扫器与机架焊接时要保证压弹簧的工作行程有20毫米以上，并使清扫下来的物料能落入漏斗。各种物料的易清扫性能不同，应视具体情况调整压簧的松紧来改变刮板对输送带的压力，达到既能清扫粘着物又不致引起助力过大的程度。6）安装垂直拉紧装置时，可在上部两个改向滚筒间用钢板掩盖，以防止物料散落在拉紧滚筒里损坏输送带。7）导料槽与输送间压力应适当。8）安装驱动装置时，应注意电动机轴线和减速机高速轴同心，应保证尼龙柱销联轴器两半体平行径向位移小于0.1毫米，在最大圆周上轴向间隙小于0.5毫米（带制动轮的尼龙柱销联轴器要求同此）2、试运转（1）新安装的输送机在正式投入使用前，应进行2小时空载及8小时负载试运转。试运前，除一般检查输送机的安装是否符合安装技术要求外，尚需检查：减速器和电动滚筒内应按规定加够润滑油；清扫器，卸料车清扫器诸部件限位器安装情况：电气信号及控制装置的布置及接线正确性；点动电动机，观察滚筒转动方向是否正确；（2）试运转期间应进行下列工作：检查输送机个运转部位应无明显噪音；各轴承无异常温升；各滚筒，托轮的转动及紧固情况；清扫器的清扫效果；输送带不得与卸料车行走摩擦；调心托辊的灵活性及效果；输送带的松紧程度；各电气设备，按扭应灵敏可靠；测定带速、空载功率、满载功率。3、调整：（1）调整输送带的跑偏；1）在头部输送带的跑偏，调整头部传动滚筒。调整好后将轴承座处的定位块焊死。此时驱动装置可以不再跟随移动。2）在尾部输送带跑偏，调整尾部改向滚筒或螺旋拉紧装置，调整好后将轴承座处的定位块焊死（垂直拉紧尾架）。3）在中部输送带跑偏，调整上托辊（对上分支）及下托辊（对下分支）当调整一组托辊不足以纠正时，可续调整几组，但每组的偏斜角度不宜过大。4）在局部地区局部时期的跑偏，用调心托辊可以自动调整解决。5）若上述办法仍不能消除跑偏，则应检查：输送带接头是否平直，必要时应重接；机架是否倾斜；导料槽两侧的橡胶压力是否均匀。6）上述调整，应在输送机空载和满载时反复进行，使输送机至拖轮边缘有0.05B（B为带宽）左右的余量为准。7）调整输送带的予紧力：使输送机在满载启动及运转时输送带与传动滚筒间不产生打滑，并且使输送带在托辊间的垂直度小于托辊间距的百分之二十五。8)调整导料槽及清扫器的橡胶板位置，使其与输送带间不产生过大的摩擦。五安全操作和维护保养输送机的长期正常运转，是否正确安全操作，是否定期维护保养有直接的关系，不正确的操作回造成设备和人身事故，造成设备事故的主要原因是物料砸坏输送带和跑偏撕裂输送带。必须尽量降低落料高度以减少物料的冲击，当物料高度超过1.2米时设计导料槽和给料漏斗时应使物料不直接冲击到输送带面上。输送混有大块物料时，应在物料达到输送带之前经过特别的倾斜的删格让粉状和小块物料经过物格先落到输送带上，而大块物料则沿着删格滚到已铺有小块物料的输送带上，从而防止大块物料直接冲击带面。必须及时排除引起跑偏的因素。引起人身事故的原因通常是在输送带运转是进行清理或更换零、部件。因此，坚持维修制度是避免事故的重要措施之一。若机尾滚筒后方设有人行道时，应在机尾一侧设立栏杆或护罩，防止人员不慎被输送带卷入。在车式拉紧或垂直拉紧...
