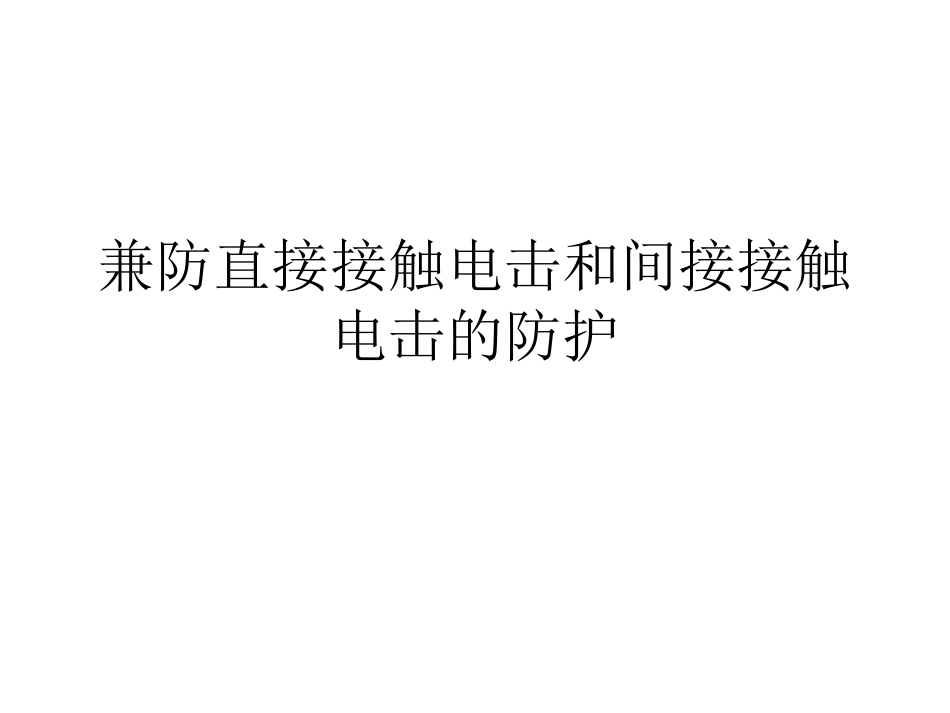

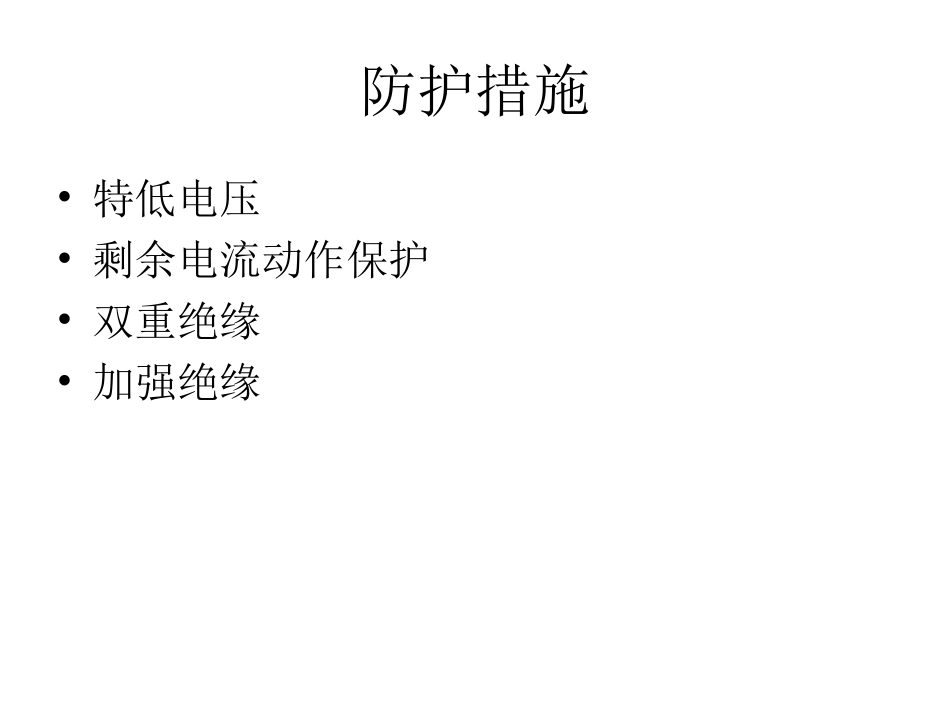

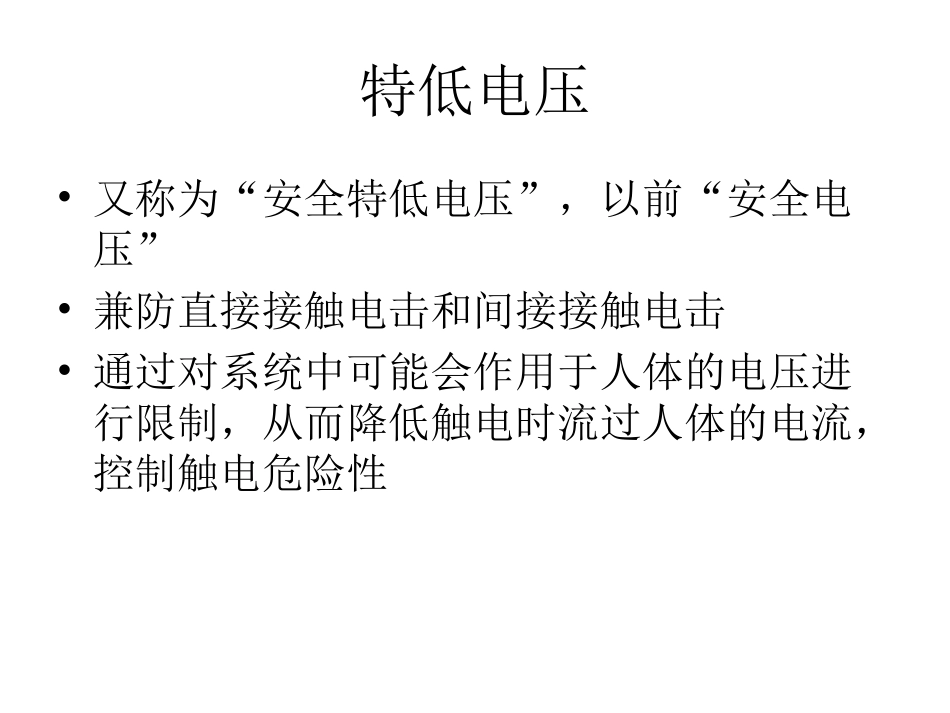

兼防直接接触电击和间接接触电击的防护防护措施•特低电压•剩余电流动作保护•双重绝缘•加强绝缘特低电压•又称为“安全特低电压”,以前“安全电压”•兼防直接接触电击和间接接触电击•通过对系统中可能会作用于人体的电压进行限制,从而降低触电时流过人体的电流,控制触电危险性特低电压区段•相对地或相对相之间,其交流电压有效值不超过50伏•无波纹直流120伏。在特殊状况下,接触电压上限值为交流25伏或无波纹直流60伏。•我国规定安全电压额定值的等级为42、36、24、12、6伏。当电气设备采用的电压超过安全电压时,必须按规定采取防止直接接触带电体的保护措施。安全电压SELV和PELV•特低电压电击防护的类型分为特低电压(ELV)防护和功能特低电压(FELV)防护•特低电压的额定电压不应超过交流50V。特低电压(ELV)可分为安全特低电压(SELV)及保护特低电压(PELV)。SELVPELVFELV•SELV:只作为不接地系统的安全特低电压用的防护。特低电压回路的带电部分不接地,也不与其他电路的带电部分或保护导体相连接。SELV处于“悬浮”状态,安全性能最佳,实际应用最广,首先考虑的类型•PELV:只作为保护接地系统的安全特地电压用防护•FELV:由于功能上的原因(非电击防护目的)采取的特低电压,不满足SELV和PELV的条件安全条件•线路或设备的标准电压不超过标准规定的安全特低电压值•SELV和PELV必须满足安全电源、回路配置和各自的特殊要求•FELV必须满足其辅助要求SELV和PELV的安全电源•SELV和PELV对安全电源的要求完全相同:•安全电源供电,包括:•1、安全隔离变压器、具有双重绝缘以上的多个隔离绕组的发电机:•带电部分与壳体间绝缘电阻值:2-7MΩ•输入回路与输出回路:5MΩ•输入回路与输入回路、输出回路与输出回路:2MΩ•绝缘壳体上内外金属物之间:2MΩ•2、电化电源或与高于安全特低电压回路无关的电源•3、故障时确保输出电压不超出安全特低电压的电源SELV和PELV的回路配置•SELV和PELV回路的带电部分相互之间、回路与回路之间实行电气隔离•SELV和PELV回路的导线与其他任何回路的导线分开敷设,保持适当物理距离当不能满足要求时•可采取下列措施之一:•1)SELV和PELV的回路导线除应具有基本绝缘外,并应封闭在非金属护套内或在基本绝缘外加护套;•2)ELV与较高电压回路的导体,应以接地的金属屏蔽层或接地的金属护套分隔开;•3)ELV回路导体可与不同电压回路导体共用一根多芯电缆或导体组内,但ELV回路导体的绝缘水平,应按其他回路最高电压确定。ELV系统的插头及插座要求•ELV系统的插头及插座应符合下列要求:•1)插头必须不可能插入其他电压系统的插座内;•2)插座必须不可能被其他电压系统的插头插入;•3)SELV系统的插头和插座不得设置保护导体触头。SELV的特殊要求•SELV回路的带电部分严禁与大地、其他回路的带电部分及保护导体相连接;•SELV回路的用电设备外露可导电部分不应与大地、其他回路的保护导体、用电设备外露可导电部分及外界可导电部分相连接。•若标称电压超过25V交流有效值或60V无波纹直流值,应安装必要的遮拦或外护物PELV的特殊要求•PELV的特殊要求:•可以将PELV类型看做是由SELV类型进行接地演变而来。PELV允许回路接地。由于PELV回路的接地,有可能从大地引入故障电压,使回路的电位升高,因此,PELV的防护水平要求比SELV要高。•(1)利用必要的遮栏或外护物,或者提高绝缘等级来实现直接接触电击防护。•(2)如果设备在等电位联结有效区域内,以下情况可不进行上述直接接触电击防护。•①当标称电压不超过25V交流有效值或60V无纹波直流值,而且设备仅在干燥情况下使用,且带电部分不大可能同人体大面积接触时;•②在其他任何情况下,标称电压不超过6V交流有效值或15V无纹波直流值。FELV的辅助要求•第一,装设必要的遮栏或外护物,或者提高绝缘等级来实现直接接触电击防护。•第二,当FELV回路设备的外露可导电部分与一次侧回路的保护导体相连接时,应在一次侧回路装设自动断电的防护装置,以实现间接接触电击的防护。剩余电流动作保护–剩余电流:residualcurrent•定义:低压配电线路中各相(含中性线)电流矢量和不为零的电流...
