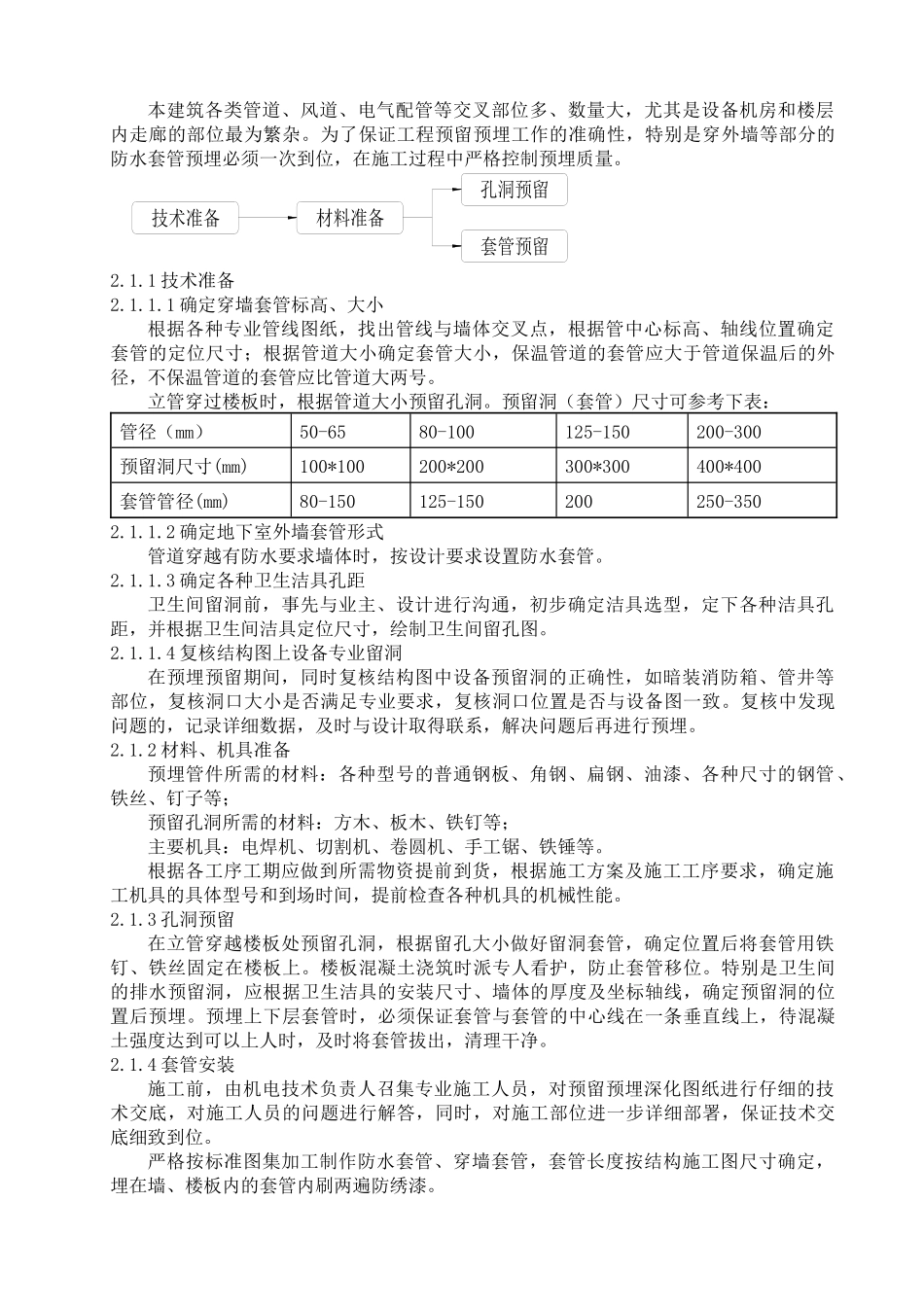

某大型购物广场机电安装施工方案1.机电各阶段施工安排本工程机电工程包括电气工程、通风空调工程、给排水工程等，机电工程施工前期主要进行预留预埋、材料设备订货、深化设计等工作，在现场具备施工条件时，及时进行机电主管线、设备安装的工作，在装修阶段开始配合末端器具的安装工作、各种管线与市政给水、市政污水的接驳工作，以及系统调试工作。具体施工分四个阶段进行：1.1前期准备和预埋阶段在进场后首先完成管理人员配置、劳务队的选择、劳动力的配置等工作，并制定项目管理制度、配备各种办公设备，短时间内具备现场办公条件。1.1.1技术工作方面进行施工图纸的熟悉，开展图纸会审、编制专业施工方案，并按招标图纸及规范编制制件详图、施工详图、节点详图及为满足有关政府部门图纸审批的其它图纸。1.1.2预留预埋方面在土建结构施工时同时进行机电预留预埋，按照结构施工顺序，进行管道穿墙套管预埋、楼板留洞，电气暗配管预埋、接线盒预埋、防雷接地的施工。机电预留预埋穿插在结构施工的间隙中进行，不得影响主体结构施工时间。同时在临近结构封顶的预埋后期，开始预制部分通风管道，为下一步风管安装提供条件。1.1.3计划筹备方面根据总包工期计划及专业工序搭接要求编制专业施工计划，盘点机电各专业的工程量，确定各种专业工序所需劳动力，并排出每个月的施工计划和劳动力计划。根据施工图纸，提出水、电、风各专业的材料需用总计划，并提出各种设备、材料的各种具体参数，材料部门根据这些要求开始材料比选、送样、招标的工作，并根据进度计划要求确定材料进场时间，签订材料采购合同。1.2管线设备安装阶段地下室结构验收后，开始进行地下室部分主干水管、风管、桥架的安装，随着地上部分模版拆除、结构逐步验收，开始进行管井立管、竖向风管、桥架的施工，现场具备条件时及时安排各单楼体的水平干线的施工。设备机房条件完善后开始进行设备的吊运、就位、配管接驳工作。各专业在现场具备工作面时及时插入，遵循“先主管后支管，先预制后安装”的原则，实行以系统为单元的作业方式。按系统工作原理精心组织、协调各专业各工序，全面展开各项安装工程施工任务。同时根据现场进度情况安排各专业分包及时进场，做好各专业分包的工序协调、界面协调、进度协调，并对专业分包的进度、质量和安全进行统一管理。1.3装修配合阶段本阶段在装修单位进场后，室内装饰、吊顶工程开始时进行，主要是配合装修进行吊顶内工作的隐蔽验收，以及配合装修面层进行灯具、开关、插座的安装。1.4调试验收阶段各室内机电系统管路、线路敷设完成、设备安装完成，给排水系统与室外管线接驳，进入机电系统调试阶段。首先进行电气调试工作以及各设备机房内的单机试运转工作，然后进行给排水、通风空调及采暖的系统调试，以及协助各专业分包系统调试工作，最后进行机电分部工程的验收工作。2.机电预留预埋根据招标文件要求中标人除负责完成给排水工程、通风空调工程、强电工程的预留预埋工作，还应负责实施弱电工程、消防工程的预留预埋工作。2.1管道预留预埋本建筑各类管道、风道、电气配管等交叉部位多、数量大，尤其是设备机房和楼层内走廊的部位最为繁杂。为了保证工程预留预埋工作的准确性，特别是穿外墙等部分的防水套管预埋必须一次到位，在施工过程中严格控制预埋质量。套管预留材料准备技术准备孔洞预留2.1.1技术准备2.1.1.1确定穿墙套管标高、大小根据各种专业管线图纸，找出管线与墙体交叉点，根据管中心标高、轴线位置确定套管的定位尺寸；根据管道大小确定套管大小，保温管道的套管应大于管道保温后的外径，不保温管道的套管应比管道大两号。立管穿过楼板时，根据管道大小预留孔洞。预留洞（套管）尺寸可参考下表：管径（mm）50-6580-100125-150200-300预留洞尺寸(mm)100*100200*200300*300400*400套管管径(mm)80-150125-150200250-3502.1.1.2确定地下室外墙套管形式管道穿越有防水要求墙体时，按设计要求设置防水套管。2.1.1.3确定各种卫生洁具孔距卫生间留洞前，事先与业主、设计进行沟通，初步确定洁具选型，定下各种洁具孔距，并根据卫生间洁具定位尺寸，绘制卫生间留孔图。2.1.1....
