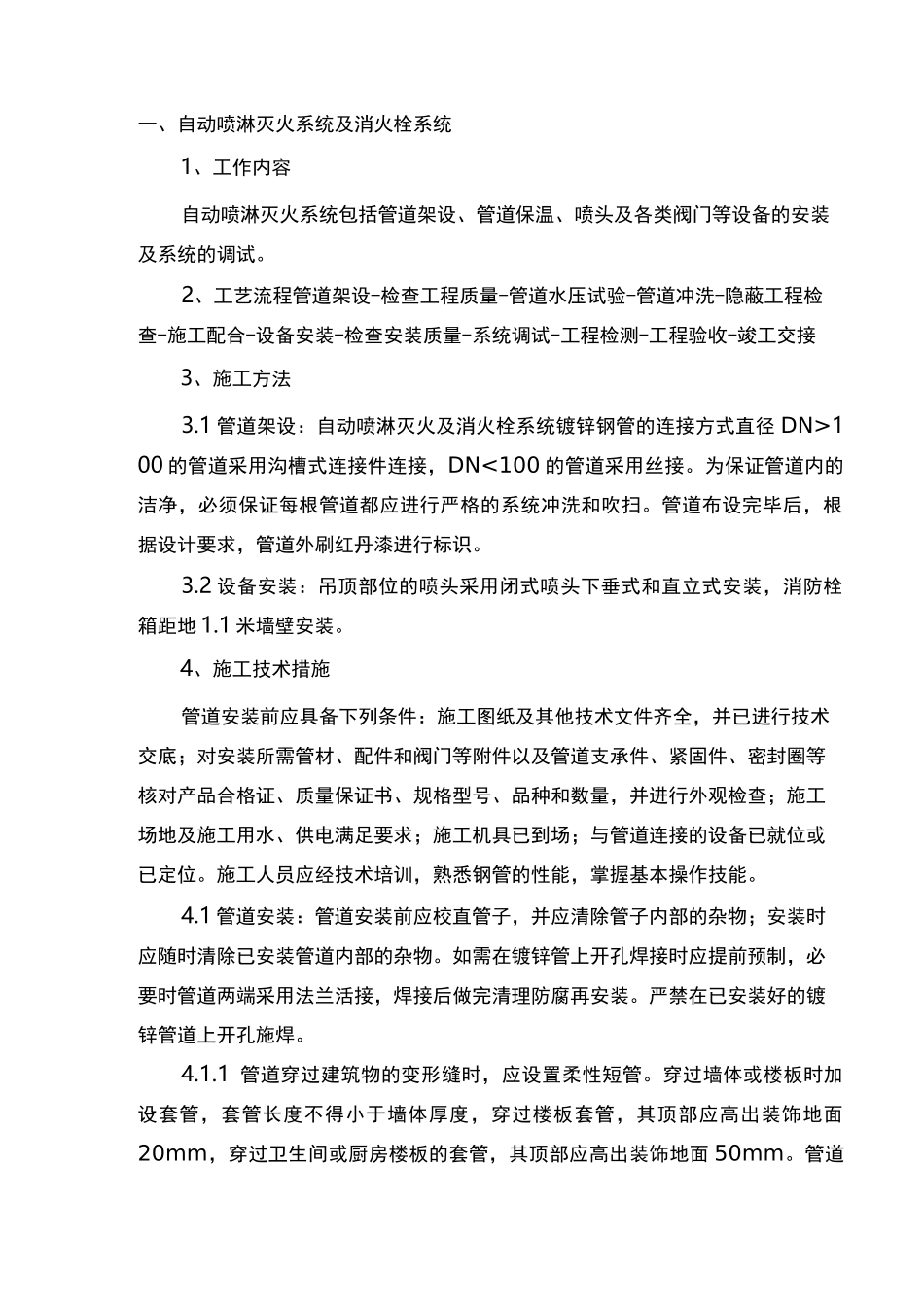

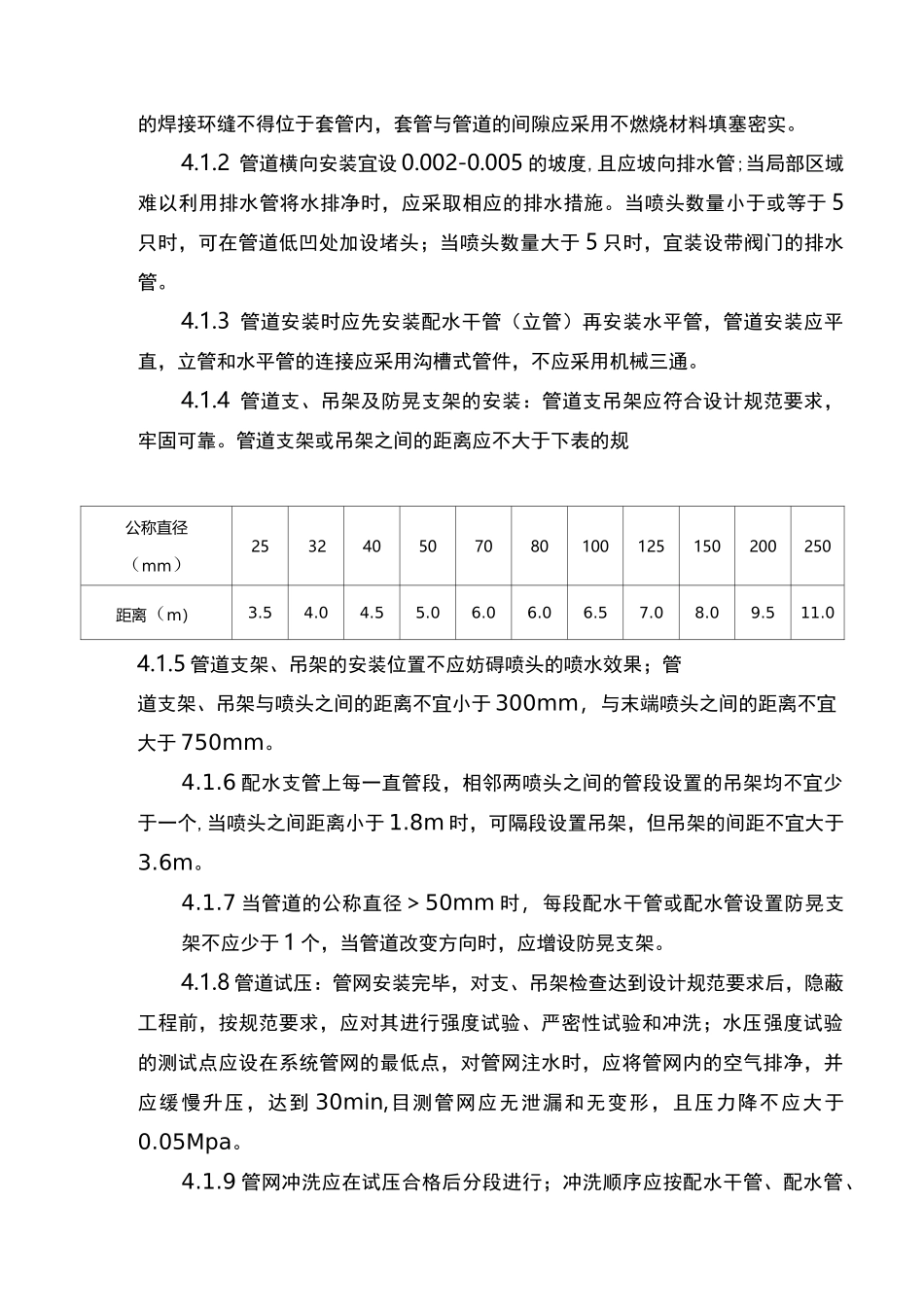

一、自动喷淋灭火系统及消火栓系统1、工作内容自动喷淋灭火系统包括管道架设、管道保温、喷头及各类阀门等设备的安装及系统的调试。2、工艺流程管道架设-检查工程质量-管道水压试验-管道冲洗-隐蔽工程检查-施工配合-设备安装-检查安装质量-系统调试-工程检测-工程验收-竣工交接3、施工方法3.1管道架设：自动喷淋灭火及消火栓系统镀锌钢管的连接方式直径DN>100的管道采用沟槽式连接件连接，DN<100的管道采用丝接。为保证管道内的洁净，必须保证每根管道都应进行严格的系统冲洗和吹扫。管道布设完毕后，根据设计要求，管道外刷红丹漆进行标识。3.2设备安装：吊顶部位的喷头采用闭式喷头下垂式和直立式安装，消防栓箱距地1.1米墙壁安装。4、施工技术措施管道安装前应具备下列条件：施工图纸及其他技术文件齐全，并已进行技术交底；对安装所需管材、配件和阀门等附件以及管道支承件、紧固件、密封圈等核对产品合格证、质量保证书、规格型号、品种和数量，并进行外观检查；施工场地及施工用水、供电满足要求；施工机具已到场；与管道连接的设备已就位或已定位。施工人员应经技术培训，熟悉钢管的性能，掌握基本操作技能。4.1管道安装：管道安装前应校直管子，并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。如需在镀锌管上开孔焊接时应提前预制，必要时管道两端采用法兰活接，焊接后做完清理防腐再安装。严禁在已安装好的镀锌管道上开孔施焊。4.1.1管道穿过建筑物的变形缝时，应设置柔性短管。穿过墙体或楼板时加设套管，套管长度不得小于墙体厚度，穿过楼板套管，其顶部应高出装饰地面20mm，穿过卫生间或厨房楼板的套管，其顶部应高出装饰地面50mm。管道的焊接环缝不得位于套管内，套管与管道的间隙应采用不燃烧材料填塞密实。4.1.2管道横向安装宜设0.002-0.005的坡度,且应坡向排水管;当局部区域难以利用排水管将水排净时，应采取相应的排水措施。当喷头数量小于或等于5只时，可在管道低凹处加设堵头；当喷头数量大于5只时，宜装设带阀门的排水管。4.1.3管道安装时应先安装配水干管（立管）再安装水平管，管道安装应平直，立管和水平管的连接应采用沟槽式管件，不应采用机械三通。4.1.4管道支、吊架及防晃支架的安装：管道支吊架应符合设计规范要求，牢固可靠。管道支架或吊架之间的距离应不大于下表的规公称直径（mm）253240507080100125150200250距离（m）3.54.04.55.06.06.06.57.08.09.511.04.1.5管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm，与末端喷头之间的距离不宜大于750mm。4.1.6配水支管上每一直管段，相邻两喷头之间的管段设置的吊架均不宜少于一个,当喷头之间距离小于1.8m时，可隔段设置吊架，但吊架的间距不宜大于3.6m。4.1.7当管道的公称直径＞50mm时，每段配水干管或配水管设置防晃支架不应少于1个，当管道改变方向时，应增设防晃支架。4.1.8管道试压：管网安装完毕，对支、吊架检查达到设计规范要求后，隐蔽工程前，按规范要求，应对其进行强度试验、严密性试验和冲洗；水压强度试验的测试点应设在系统管网的最低点，对管网注水时，应将管网内的空气排净，并应缓慢升压，达到30min,目测管网应无泄漏和无变形，且压力降不应大于0.05Mpa。4.1.9管网冲洗应在试压合格后分段进行；冲洗顺序应按配水干管、配水管、配水支管的顺序进行。4.1.10水压严密性试验应在强度试验和管网冲洗合格后进行，试验压力为设计工作压力，稳压24h，应无泄漏。系统测试完毕后，填写记录。4.2阀门的安装4.2.1阀门主要由水流指示器、信号阀组成，阀门安装前应仔细检查，核对阀门的型号、规格是否符合设计要求。检查填料及压盖螺栓，必须有足够的调节余量，并检查阀杆是否转动灵活，有无卡涩现象和歪斜情况。法兰或螺纹阀门应在关闭状态下安装。要保证两法兰端面相互平行和同心。拧紧螺栓应对称或十字交叉进行。4.2.2安装报警阀时应先安装水源控制阀、报警阀、然后根据设备说明书再进行辅助管道及附件安装。水源控制阀、报警控制阀与配水干管的连接，应使水流方向一致。报警阀组安装的位置应符合设备要求。4.2.3水流指示器安...
