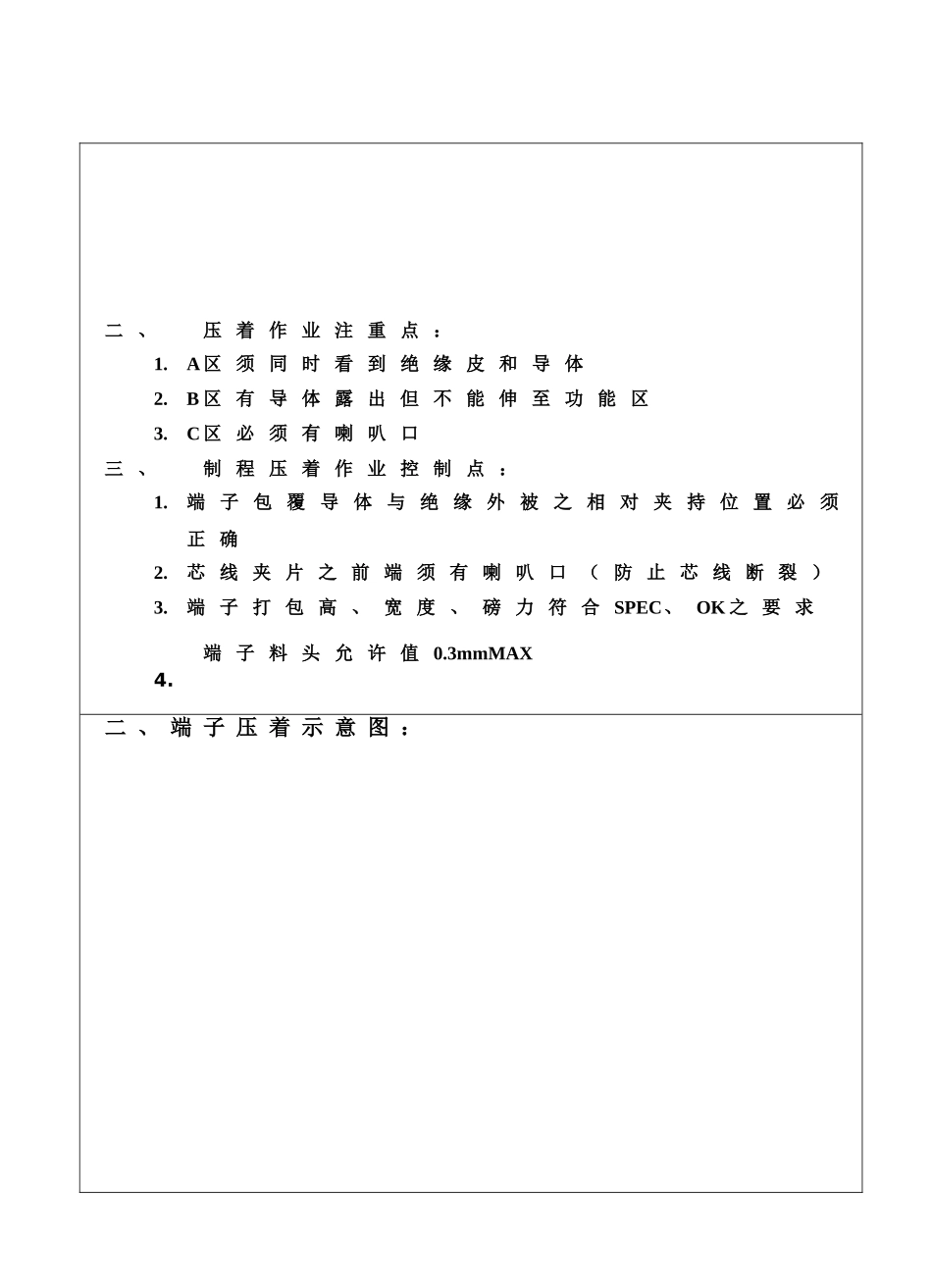

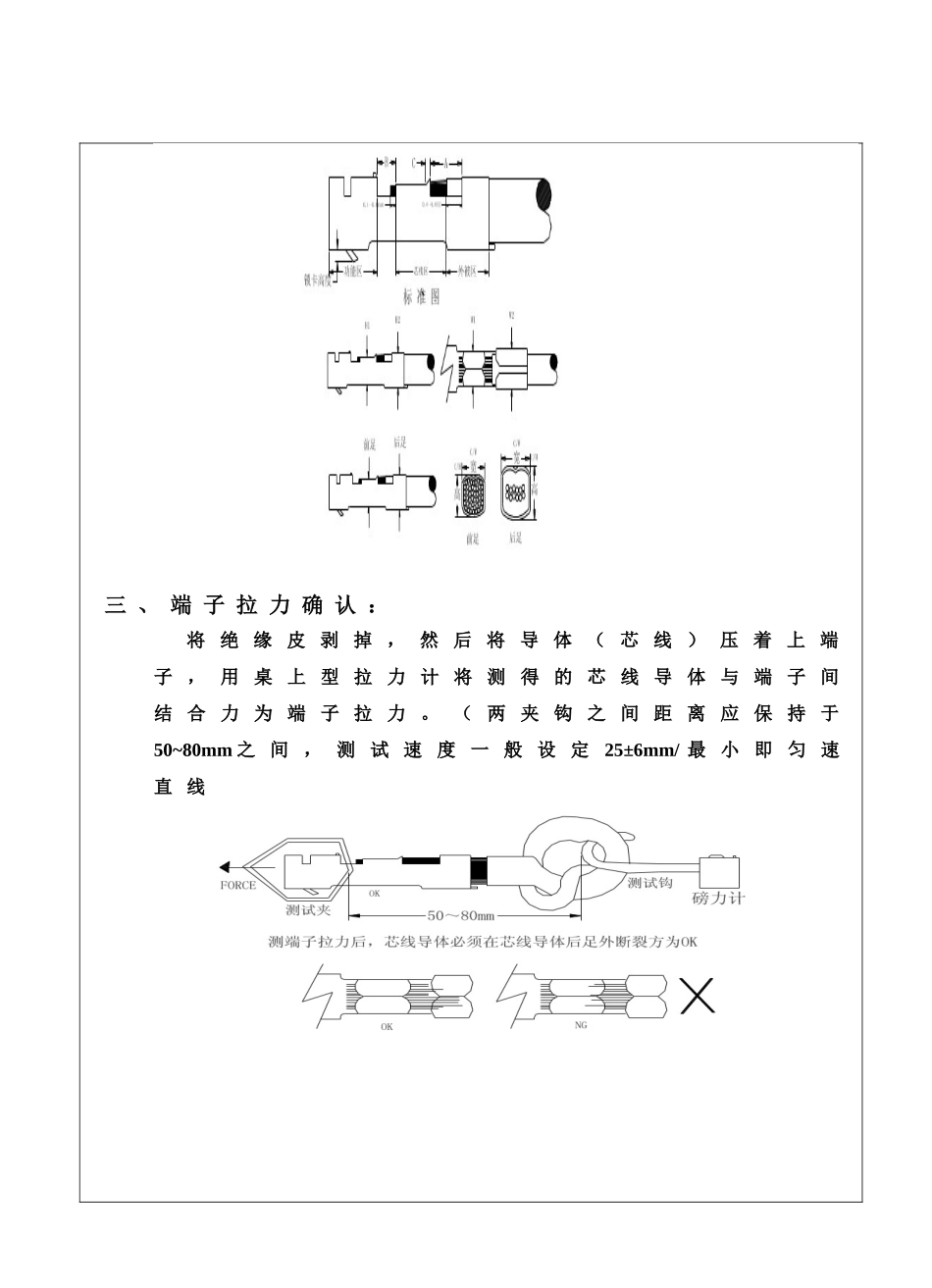

重点工站基础知识---压接站一、端子结构图：二、压着作业注重点：1.A区须同时看到绝缘皮和导体2.B区有导体露出但不能伸至功能区3.C区必须有喇叭口三、制程压着作业控制点：1.端子包覆导体与绝缘外被之相对夹持位置必须正确2.芯线夹片之前端须有喇叭口（防止芯线断裂）3.端子打包高、宽度、磅力符合SPEC、OK之要求4.端子料头允许值0.3mmMAX二、端子压着示意图：三、端子拉力确认：将绝缘皮剥掉，然后将导体（芯线）压着上端子，用桌上型拉力计将测得的芯线导体与端子间结合力为端子拉力。（两夹钩之间距离应保持于50~80mm之间，测试速度一般设定25±6mm/最小即匀速直线常见电线导体AWG数对照表：备注：经验公式：A=NлD2/4A——电线导体截面积N——铜丝根数D——铜丝直径л——圆周率四、压着作业注重点：1.A区须同时看到绝缘皮和导体2.B区有导体露出但不能伸至功能区3.C区必须有喇叭口五、制程压着作业控制点：1.端子包覆导体与绝缘外被之相对夹持位置必须序号规格拉力标准横截面积mm2常见组成方式普通加严116AWG12KG15KG1.3165*0.16218AWG9KG12KG0.82341*0.16/(65*0.127)320AWG6KG9KG0.52219*0.2/(26*0.16)422AWG4KG6KG0.3427*0.32/(41*0.127)524AWG3KG4KG0.227*0.2626AWG2KG3KG0.147*0.16728AWG1KG2KG0.08867*0.127/(10*0.1)830AWG0.5KG1KG0.05077*0.1正确2.芯线夹片之前端须有喇叭口（防止芯线断裂）3.端子打包高、宽度、磅力符合规格、OK之要求端子料头允许值0.3mm最大六、端子压着不良图示：（不良用“×”表示）批准审核编制
