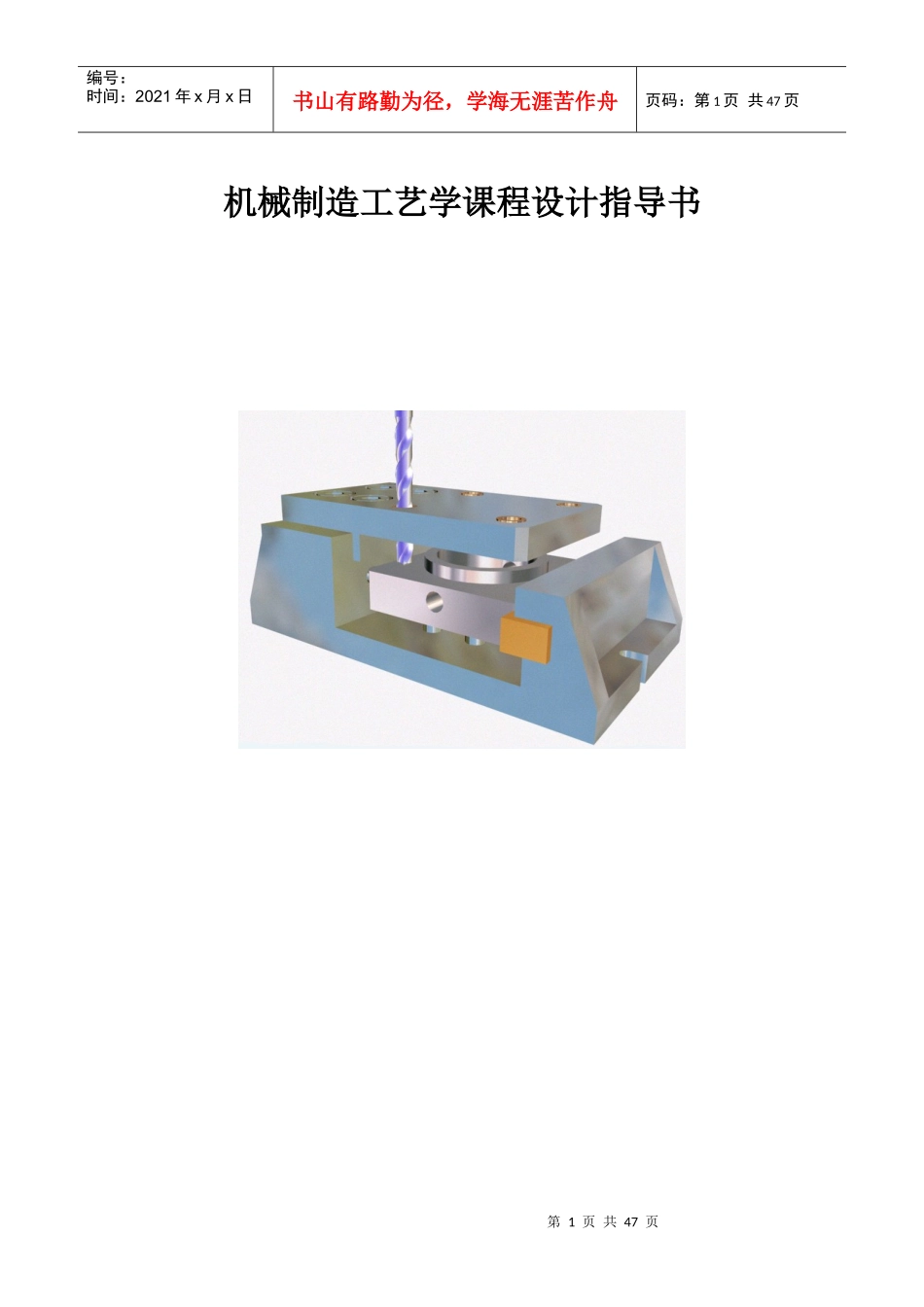

机械制造工艺学课程设计指导书VIP免费

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页机械制造工艺学课程设计指导书第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页目录1机械制造工艺学课程设计指导概述……………………………………………21．1设计的目的和要求………………………………………………………21．2设计的内容和步骤………………………………………………………21．3设计注意事项……………………………………………………………31．4进度与时间安排…………………………………………………………41．5设计成绩的考核…………………………………………………………41．6设计参考资料……………………………………………………………42机械加工工艺规程设计…………………………………………………………52．1设计工艺规程的基本要求………………………………………………52．2设计工艺规程的原始资料………………………………………………52．3设计工艺规程的内容及步骤……………………………………………53夹具设计…………………………………………………………………………173．1概述………………………………………………………………………173．2夹具设计方法……………………………………………………………173．3夹具公差和技术要求的制订……………………………………………244课程设计实例……………………………………………………………………375附录………………………………………………………………………………475．1附录1（常用工艺标准资料）…………………………………………475．2附录2（设计任务书和设计说明书封面）……………………………495．1附录3（机械加工工艺过程卡片及机械加工工序卡片）……………515．1附录4（课程设计实例中的图纸及工艺卡片…………………………53第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页1机械制造工艺学课程设计指导概述1．1设计的目的和要求1.1．1目的机械制造工艺课程设计是在全部学完机械制造工艺学及机床夹具设计课程，并进行了生产实习的基础上进行的一个教学环节。它要求学生全面地综合运用本课程及其有关先修课程的理论和实践知识进行工艺及结构的设计，也为以后搞好毕业设计进行一次预备训练。其目的在于：(1)培养学生运用机械制造工艺学及有关课程的知识，结合生产实践中学到的知识，独立地分析和解决工艺问题，初步具备设计一个中等复杂程度零件的工艺规程的能力。(2)能根据被加工零件的技术要求，运用夹具设计的基本原理和方法，学会拟订夹具设计方案，完成夹具结构设计，提高结构设计能力。(3)培养学生熟悉并运用有关手册、标准、图表等技术资料的能力。(4)进一步培养学生识图、制图、运算和编写技术文件等基本技能。1．1．2要求本次设计要求编制一个零件的机械加工工艺规程，按教师的指定设计其中一道工序的专用夹具，并撰写设计说明书。学生应认真、有计划地按时完成设计任务，必须以负责的态度对待自己所作的技术决定、数据和计算结果，注意理论与实践的结合，以期使整个设计在技术上是先进的，在经济上是合理的，在生产中是可行的。1．2设计的内容和步骤本设计的主要内容和步骤大致如下：(1)确定生产类型(一般为中批或大批生产)，对零件进行工艺分析，画零件图。(2)确定毛坯种类及制造方法，绘制毛坯图(零件-毛坯合图)。(3)拟订零件的机械加工工艺过程，选择各工序的加工设备和工艺装备(刀具、夹具、量具、辅具)，确定各工序加工余量和工序尺寸，计算和选择各工序的切削用量和工时定额，进行技术经济分析。(4)填写工艺文件：工艺过程卡片(或工艺卡片)、工序卡片（也可视工作量大小只填部分主要工序的工序卡片）。(5)设计指定工序的专用夹具，绘制装配总图和主要零件图1～3张。(6)撰写设计说明书。1．3设计注意事项1．3．1对设计的图纸基本要求（1）本次设计所需绘制的图纸包括：零件图、毛坯图、专用夹具装配总图和主要零件图；（2）所有图纸的幅面、标题栏格式和明细栏格式必须符合...
