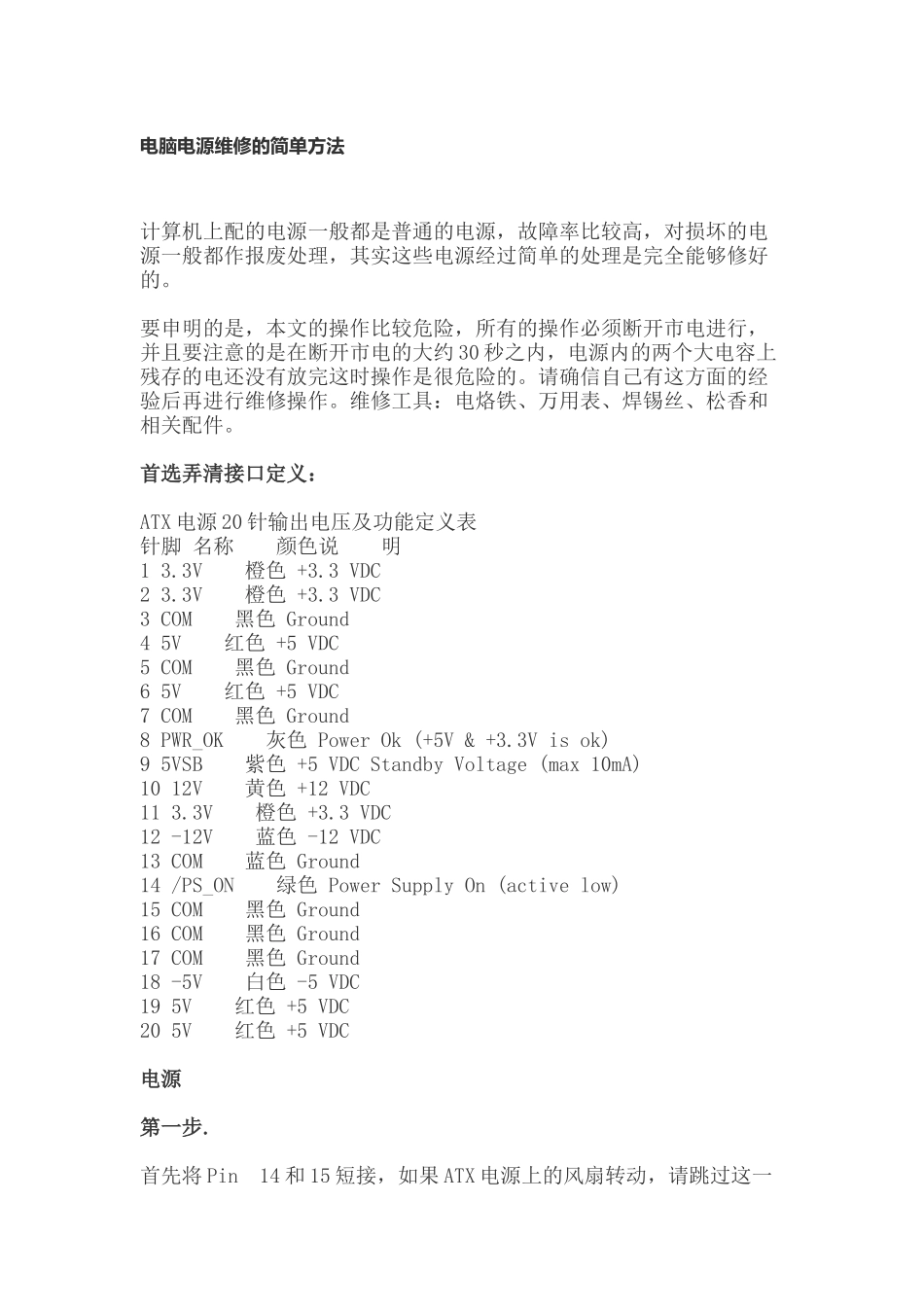

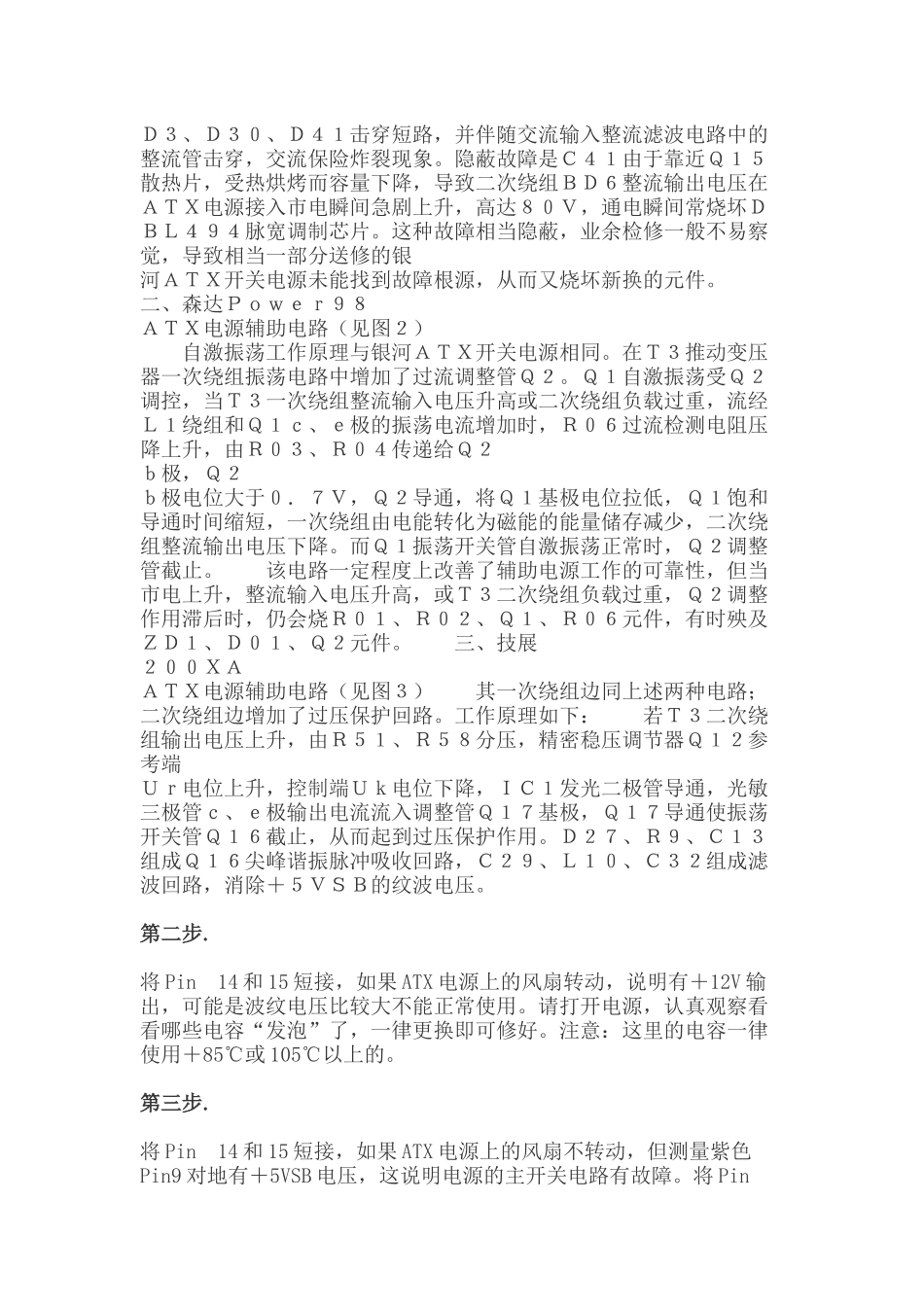

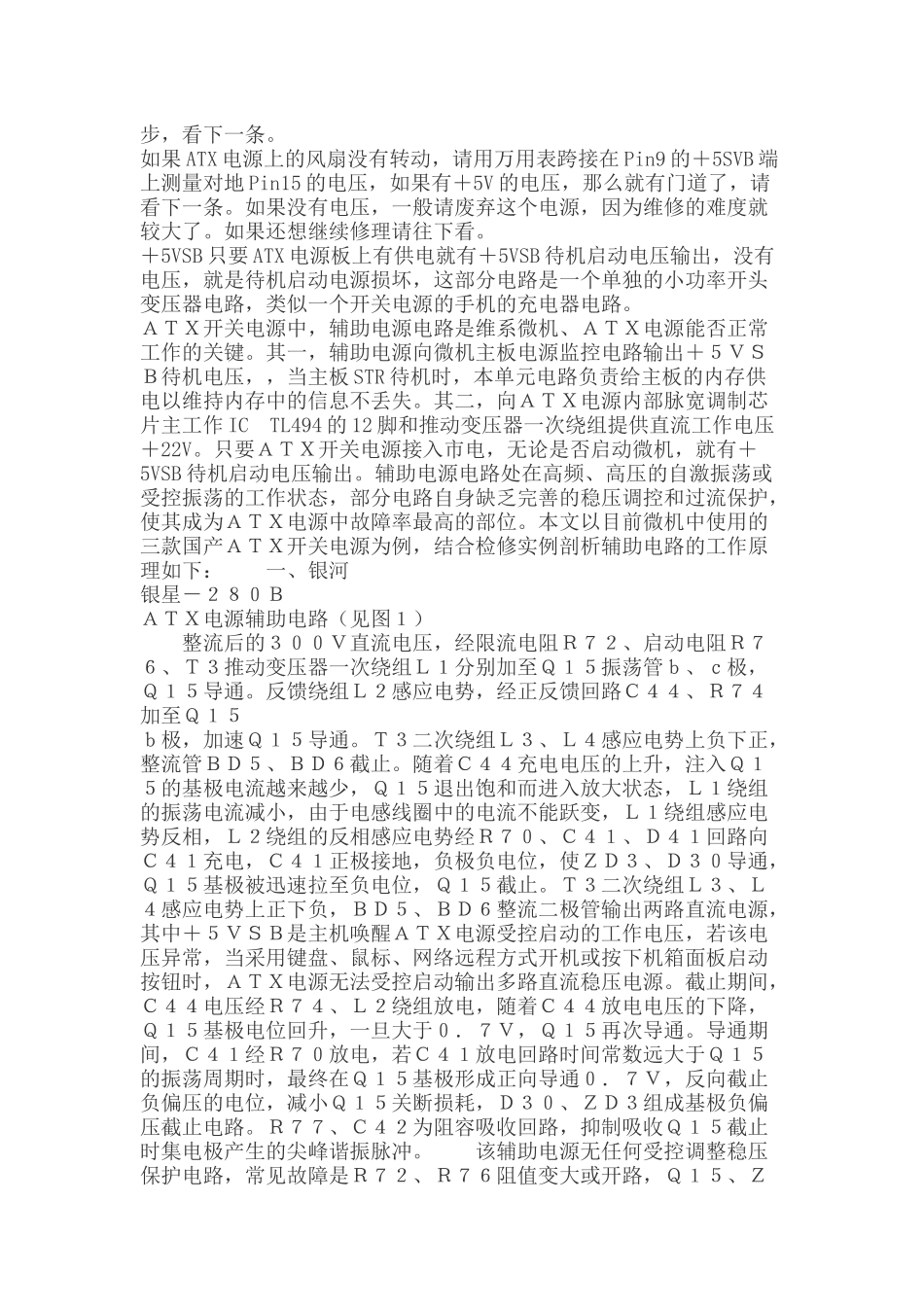

电脑电源维修的简单方法计算机上配的电源一般都是普通的电源，故障率比较高，对损坏的电源一般都作报废处理，其实这些电源经过简单的处理是完全能够修好的。要申明的是，本文的操作比较危险，所有的操作必须断开市电进行，并且要注意的是在断开市电的大约30秒之内，电源内的两个大电容上残存的电还没有放完这时操作是很危险的。请确信自己有这方面的经验后再进行维修操作。维修工具：电烙铁、万用表、焊锡丝、松香和相关配件。首选弄清接口定义：ATX电源20针输出电压及功能定义表针脚名称颜色说明13.3V橙色+3.3VDC23.3V橙色+3.3VDC3COM黑色Ground45V红色+5VDC5COM黑色Ground65V红色+5VDC7COM黑色Ground8PWR_OK灰色PowerOk(+5V&+3.3Visok)95VSB紫色+5VDCStandbyVoltage(max10mA)1012V黄色+12VDC113.3V橙色+3.3VDC12-12V蓝色-12VDC13COM蓝色Ground14/PS_ON绿色PowerSupplyOn(activelow)15COM黑色Ground16COM黑色Ground17COM黑色Ground18-5V白色-5VDC195V红色+5VDC205V红色+5VDC电源第一步.首先将Pin14和15短接，如果ATX电源上的风扇转动，请跳过这一步，看下一条。如果ATX电源上的风扇没有转动，请用万用表跨接在Pin9的＋5SVB端上测量对地Pin15的电压，如果有＋5V的电压，那么就有门道了，请看下一条。如果没有电压，一般请废弃这个电源，因为维修的难度就较大了。如果还想继续修理请往下看。＋5VSB只要ATX电源板上有供电就有＋5VSB待机启动电压输出，没有电压，就是待机启动电源损坏，这部分电路是一个单独的小功率开头变压器电路，类似一个开关电源的手机的充电器电路。ＡＴＸ开关电源中，辅助电源电路是维系微机、ＡＴＸ电源能否正常工作的关键。其一，辅助电源向微机主板电源监控电路输出＋５ＶＳＢ待机电压，，当主板STR待机时，本单元电路负责给主板的内存供电以维持内存中的信息不丢失。其二，向ＡＴＸ电源内部脉宽调制芯片主工作ICTL494的12脚和推动变压器一次绕组提供直流工作电压＋22V。只要ＡＴＸ开关电源接入市电，无论是否启动微机，就有＋5VSB待机启动电压输出。辅助电源电路处在高频、高压的自激振荡或受控振荡的工作状态，部分电路自身缺乏完善的稳压调控和过流保护，使其成为ＡＴＸ电源中故障率最高的部位。本文以目前微机中使用的三款国产ＡＴＸ开关电源为例，结合检修实例剖析辅助电路的工作原理如下：一、银河银星－２８０ＢＡＴＸ电源辅助电路（见图１）整流后的３００Ｖ直流电压，经限流电阻Ｒ７２、启动电阻Ｒ７６、Ｔ３推动变压器一次绕组Ｌ１分别加至Ｑ１５振荡管ｂ、ｃ极，Ｑ１５导通。反馈绕组Ｌ２感应电势，经正反馈回路Ｃ４４、Ｒ７４加至Ｑ１５ｂ极，加速Ｑ１５导通。Ｔ３二次绕组Ｌ３、Ｌ４感应电势上负下正，整流管ＢＤ５、ＢＤ６截止。随着Ｃ４４充电电压的上升，注入Ｑ１５的基极电流越来越少，Ｑ１５退出饱和而进入放大状态，Ｌ１绕组的振荡电流减小，由于电感线圈中的电流不能跃变，Ｌ１绕组感应电势反相，Ｌ２绕组的反相感应电势经Ｒ７０、Ｃ４１、Ｄ４１回路向Ｃ４１充电，Ｃ４１正极接地，负极负电位，使ＺＤ３、Ｄ３０导通，Ｑ１５基极被迅速拉至负电位，Ｑ１５截止。Ｔ３二次绕组Ｌ３、Ｌ４感应电势上正下负，ＢＤ５、ＢＤ６整流二极管输出两路直流电源，其中＋５ＶＳＢ是主机唤醒ＡＴＸ电源受控启动的工作电压，若该电压异常，当采用键盘、鼠标、网络远程方式开机或按下机箱面板启动按钮时，ＡＴＸ电源无法受控启动输出多路直流稳压电源。截止期间，Ｃ４４电压经Ｒ７４、Ｌ２绕组放电，随着Ｃ４４放电电压的下降，Ｑ１５基极电位回升，一旦大于０．７Ｖ，Ｑ１５再次导通。导通期间，Ｃ４１经Ｒ７０放电，若Ｃ４１放电回路时间常数远大于Ｑ１５的振荡周期时，最终在Ｑ１５基极形成正向导通０．７Ｖ，反向截止负偏压的电位，减小Ｑ１５关断损耗，Ｄ３０、ＺＤ３组成基极负偏压截止电路。Ｒ７７、Ｃ４２为阻容吸收回路，抑制吸收Ｑ１５截止时集电极产生的尖峰谐振脉冲。该辅助电源无任何受控调整稳压保护电路，常见故障是Ｒ７２、Ｒ７６阻值变大或开路，Ｑ１５、ＺＤ３、Ｄ３０、Ｄ４１击穿短路，并伴随交流输入整流滤波电路中的整流管击穿，...
