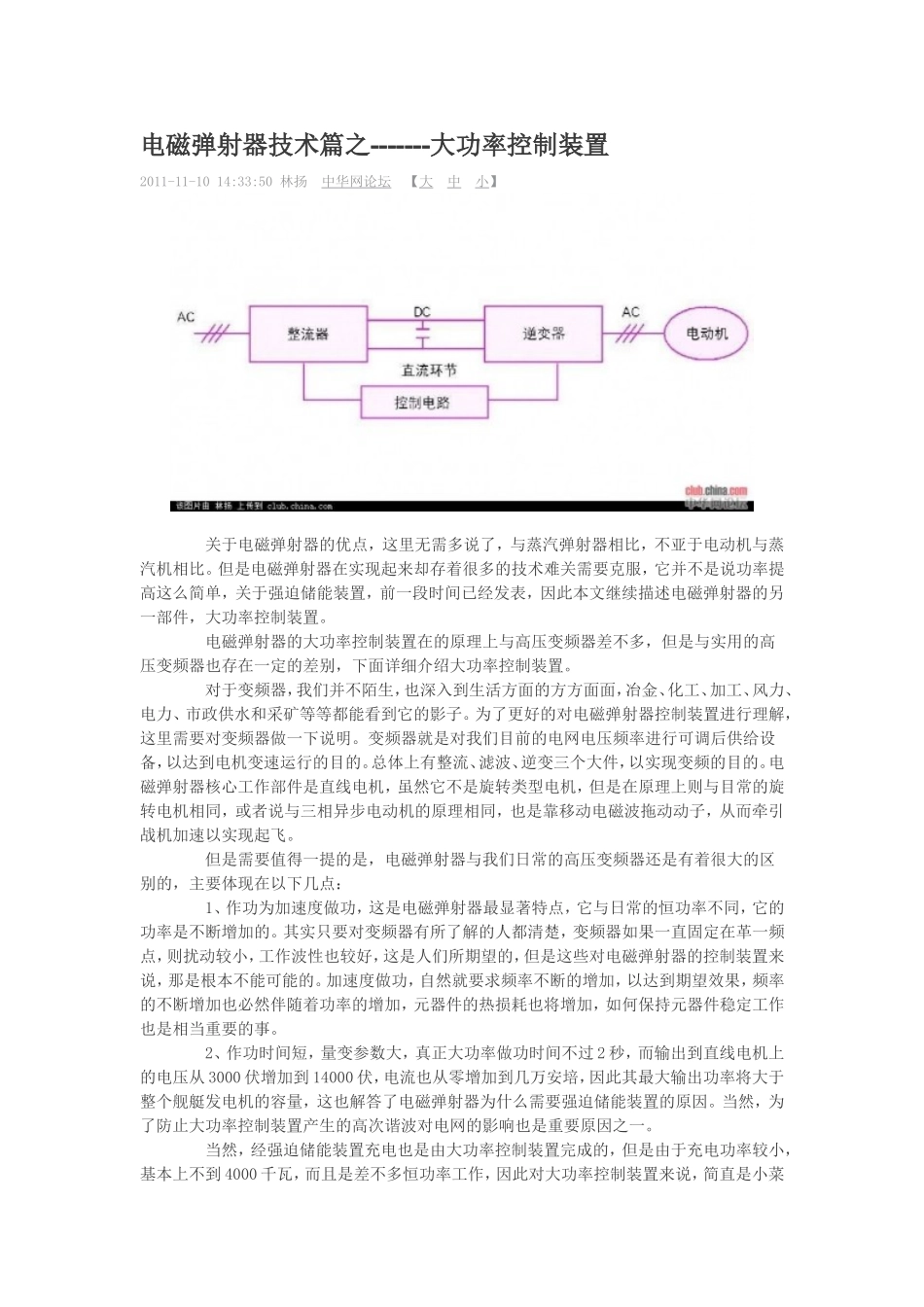

电磁弹射器技术篇之-------大功率控制装置2011-11-1014:33:50林扬中华网论坛【大中小】关于电磁弹射器的优点，这里无需多说了，与蒸汽弹射器相比，不亚于电动机与蒸汽机相比。但是电磁弹射器在实现起来却存着很多的技术难关需要克服，它并不是说功率提高这么简单，关于强迫储能装置，前一段时间已经发表，因此本文继续描述电磁弹射器的另一部件，大功率控制装置。电磁弹射器的大功率控制装置在的原理上与高压变频器差不多，但是与实用的高压变频器也存在一定的差别，下面详细介绍大功率控制装置。对于变频器，我们并不陌生，也深入到生活方面的方方面面，冶金、化工、加工、风力、电力、市政供水和采矿等等都能看到它的影子。为了更好的对电磁弹射器控制装置进行理解，这里需要对变频器做一下说明。变频器就是对我们目前的电网电压频率进行可调后供给设备，以达到电机变速运行的目的。总体上有整流、滤波、逆变三个大件，以实现变频的目的。电磁弹射器核心工作部件是直线电机，虽然它不是旋转类型电机，但是在原理上则与目常的旋转电机相同，或者说与三相异步电动机的原理相同，也是靠移动电磁波拖动动子，从而牵引战机加速以实现起飞。但是需要值得一提的是，电磁弹射器与我们日常的高压变频器还是有着很大的区别的，主要体现在以下几点：1、作功为加速度做功，这是电磁弹射器最显著特点，它与日常的恒功率不同，它的功率是不断增加的。其实只要对变频器有所了解的人都清楚，变频器如果一直固定在革一频点，则扰动较小，工作波性也较好，这是人们所期望的，但是这些对电磁弹射器的控制装置来说，那是根本不能可能的。加速度做功，自然就要求频率不断的增加，以达到期望效果，频率的不断增加也必然伴随着功率的增加，元器件的热损耗也将增加，如何保持元器件稳定工作也是相当重要的事。2、作功时间短，量变参数大，真正大功率做功时间不过2秒，而输出到直线电机上的电压从3000伏增加到14000伏，电流也从零增加到几万安培，因此其最大输出功率将大于整个舰艇发电机的容量，这也解答了电磁弹射器为什么需要强迫储能装置的原因。当然，为了防止大功率控制装置产生的高次谐波对电网的影响也是重要原因之一。当然，经强迫储能装置充电也是由大功率控制装置完成的，但是由于充电功率较小，基本上不到4000千瓦，而且是差不多恒功率工作，因此对大功率控制装置来说，简直是小菜一碟，早先的方案中，经强迫储能装置充电则由另一部件完成，但是考虑到强迫储能装置与电磁弹射器不可能同时工作，因此也由一个部件完成。有上述两个特点，使得大功率控制装置不同于普通的变频器，因此在实现起来，需要解决的问题很多，最主要的问题是均压和散热的问题。我们知道，由于高压变频器价格高昂，因此一些高压电动机甚到采用变压器先把电压降下来，然后采用变频器控制频率输出，再经过升压变压器输出到电机上，多了很多环节，效率也下降很多，为什么这么做呢？原因就是现在的电子元器件耐压能力差，特别是导通变截止时对电流的阻断能力差，而且更严重的是串联起来的元器件，在实际工作中并不能均压，也就是说串联的元器件，分别加在上面的电压并不相同，这均会导致部分元器件过电压从而导致损坏。还有就是散热问题，大电磁弹射器的大功率控制装置室内，高大的柜内象排队一样排满了元器件，由于美国佬采用了IGCT大功率电子元器件，而这些元器件的单一元器件无论是耐压也是载流量都远远无法满足电磁弹射器控制装置的需要，因此，需要数量众多的IGCT元器件分别进行串联及并联，并用母线排分别把几个柜内的元器件连接起来，以适应电磁弹射器的冲击性负荷条件。如此数理众多的元器件难道仅仅是通过风扇散热的吗？答案是否定的，美国佬采用的高压细流水冷却办法。冷却入水是0℃～4℃的水，由储能式液压装置负责水流的供给，主要采用的是前二后四的方法，也就是电磁弹射器弹射战机前两秒开始注入水流，弹射结束后再注入四秒后停止，弹射器返回及强迫储能装置充电则不需要采用水冷，直接由风扇冷却就够了，因为这种工作条件下，元器件的工作电流并不大，散热量也小。可以说，采取高压细流水冷方案真正使电磁弹射...
