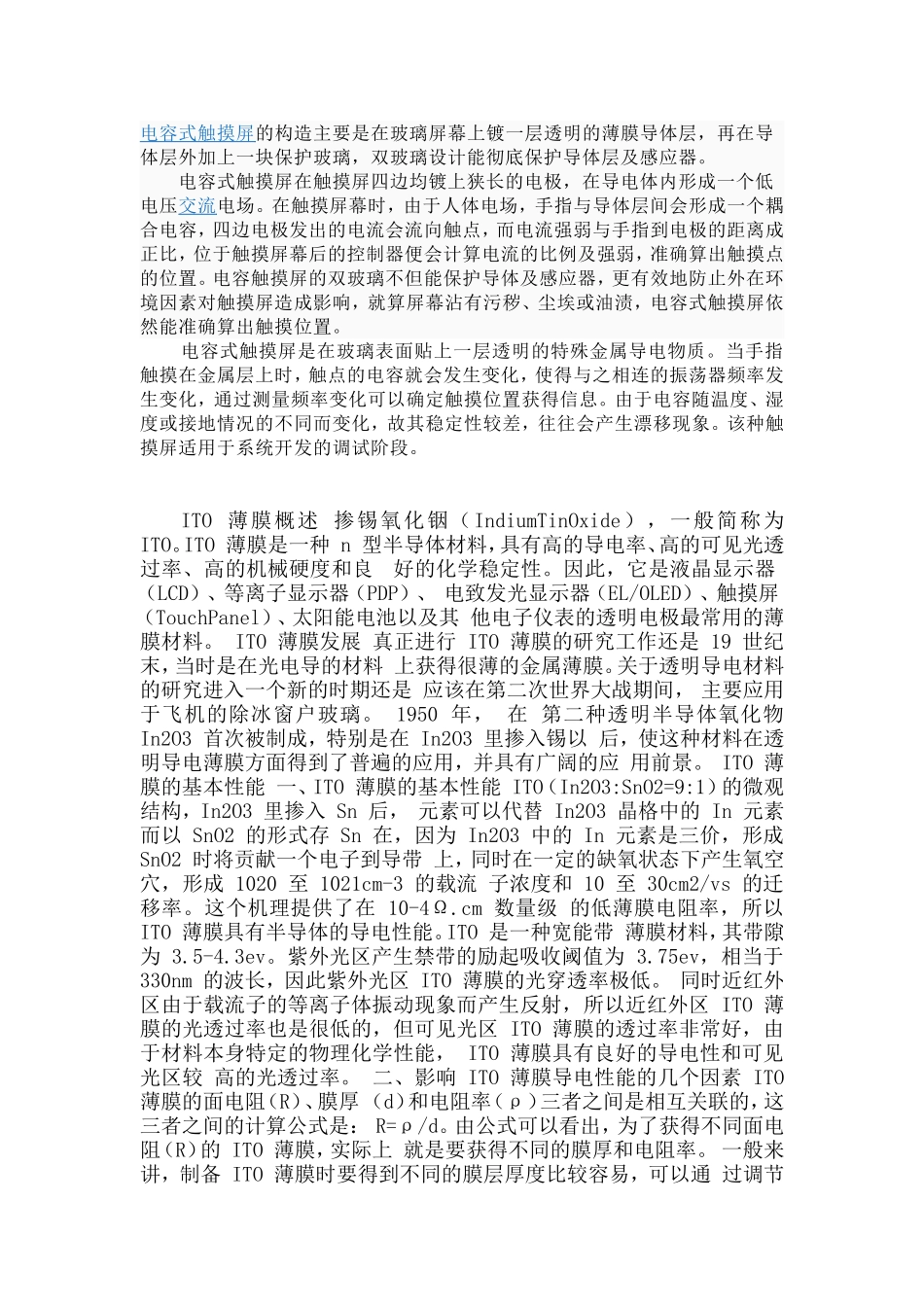

电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜导体层，再在导体层外加上一块保护玻璃，双玻璃设计能彻底保护导体层及感应器。电容式触摸屏在触摸屏四边均镀上狭长的电极，在导电体内形成一个低电压交流电场。在触摸屏幕时，由于人体电场，手指与导体层间会形成一个耦合电容，四边电极发出的电流会流向触点，而电流强弱与手指到电极的距离成正比，位于触摸屏幕后的控制器便会计算电流的比例及强弱，准确算出触摸点的位置。电容触摸屏的双玻璃不但能保护导体及感应器，更有效地防止外在环境因素对触摸屏造成影响，就算屏幕沾有污秽、尘埃或油渍，电容式触摸屏依然能准确算出触摸位置。电容式触摸屏是在玻璃表面贴上一层透明的特殊金属导电物质。当手指触摸在金属层上时，触点的电容就会发生变化，使得与之相连的振荡器频率发生变化，通过测量频率变化可以确定触摸位置获得信息。由于电容随温度、湿度或接地情况的不同而变化，故其稳定性较差，往往会产生漂移现象。该种触摸屏适用于系统开发的调试阶段。ITO薄膜概述掺锡氧化铟（IndiumTinOxide），一般简称为ITO。ITO薄膜是一种n型半导体材料，具有高的导电率、高的可见光透过率、高的机械硬度和良好的化学稳定性。因此，它是液晶显示器（LCD）、等离子显示器（PDP）、电致发光显示器（EL/OLED）、触摸屏（TouchPanel）、太阳能电池以及其他电子仪表的透明电极最常用的薄膜材料。ITO薄膜发展真正进行ITO薄膜的研究工作还是19世纪末，当时是在光电导的材料上获得很薄的金属薄膜。关于透明导电材料的研究进入一个新的时期还是应该在第二次世界大战期间，主要应用于飞机的除冰窗户玻璃。1950年，在第二种透明半导体氧化物In2O3首次被制成，特别是在In2O3里掺入锡以后，使这种材料在透明导电薄膜方面得到了普遍的应用，并具有广阔的应用前景。ITO薄膜的基本性能一、ITO薄膜的基本性能ITO（In2O3:SnO2=9:1）的微观结构，In2O3里掺入Sn后，元素可以代替In2O3晶格中的In元素而以SnO2的形式存Sn在，因为In2O3中的In元素是三价，形成SnO2时将贡献一个电子到导带上，同时在一定的缺氧状态下产生氧空穴，形成1020至1021cm-3的载流子浓度和10至30cm2/vs的迁移率。这个机理提供了在10-4Ω.cm数量级的低薄膜电阻率，所以ITO薄膜具有半导体的导电性能。ITO是一种宽能带薄膜材料，其带隙为3.5-4.3ev。紫外光区产生禁带的励起吸收阈值为3.75ev，相当于330nm的波长，因此紫外光区ITO薄膜的光穿透率极低。同时近红外区由于载流子的等离子体振动现象而产生反射，所以近红外区ITO薄膜的光透过率也是很低的，但可见光区ITO薄膜的透过率非常好，由于材料本身特定的物理化学性能，ITO薄膜具有良好的导电性和可见光区较高的光透过率。二、影响ITO薄膜导电性能的几个因素ITO薄膜的面电阻（R）、膜厚（d）和电阻率（ρ）三者之间是相互关联的，这三者之间的计算公式是：R=ρ/d。由公式可以看出，为了获得不同面电阻（R）的ITO薄膜，实际上就是要获得不同的膜厚和电阻率。一般来讲，制备ITO薄膜时要得到不同的膜层厚度比较容易，可以通过调节薄膜沉积时的沉积速率和沉积的时间来制取所需要膜层的厚度，并通过相应的工艺方法和手段能进行精确的膜层厚度和均匀性控制。而ITO薄膜的电阻率（ρ）的大小则是ITO薄膜制备工艺的关键，电阻率（ρ）也是衡量ITO薄膜性能的一项重要指标。公式ρ=m/ne2T给出了影响薄膜电阻率（ρ）的几种主要因素，n、T分别表示载流子浓度和载流子迁移率。当n、T越大，薄膜的电阻率（ρ）就越小，反之亦然。而载流子浓度（n）与ITO薄膜材料的组成有关，即组成ITO薄膜本身的锡含量和氧含量有关，为了得到较高的载流子浓度（n）可以通过调节ITO沉积材料的锡含量和氧含量来实现；而载流子迁移率（T）则与ITO薄膜的结晶状态、晶体结构和薄膜的缺陷密度有关，为了得到较高的载流子迁移率（T），可以合理的调节薄膜沉积时的沉积温度、溅射电压和成膜的条件等因素。所以从ITO薄膜的制备工艺上来讲，ITO薄膜的电阻率不仅与ITO薄膜材料的组成（包括锡含量和氧含量）有关，同时与制备ITO薄膜时的工艺条件（包括沉积时的基片温度、溅射电压等）...
