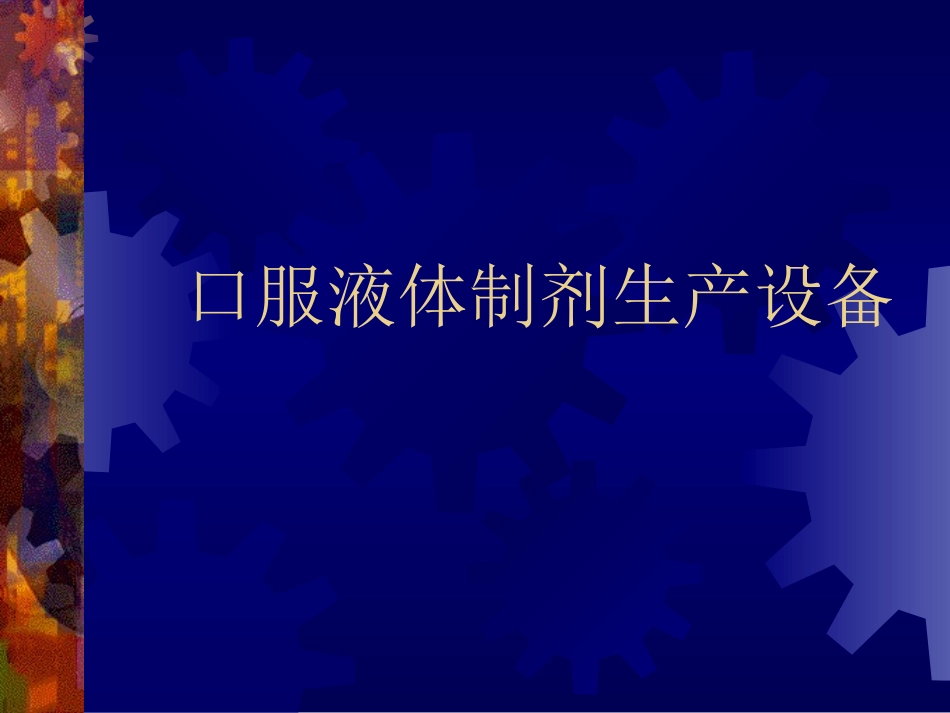

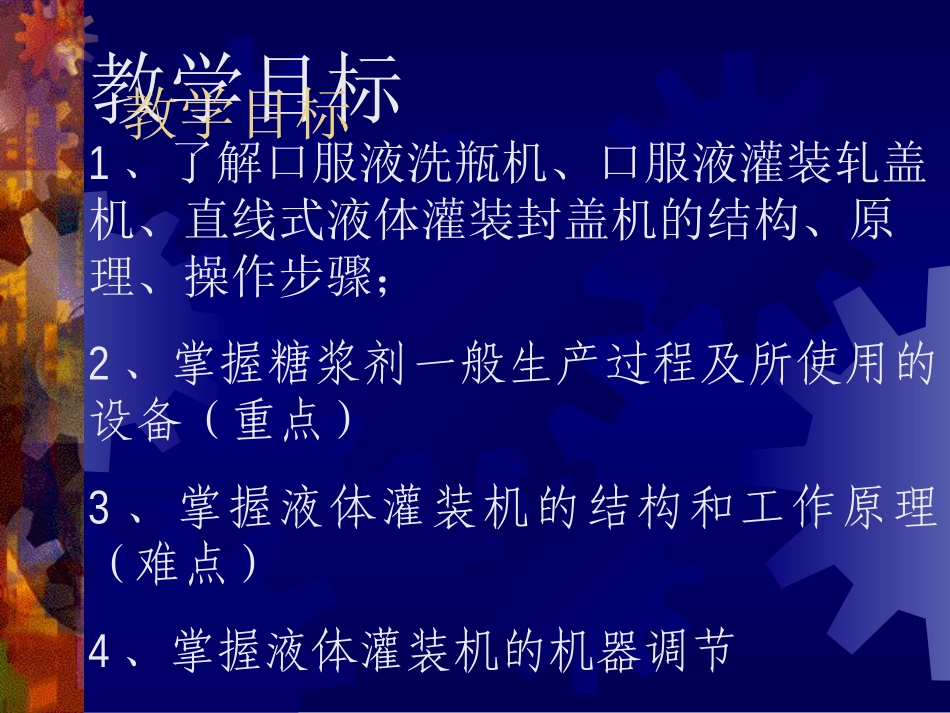

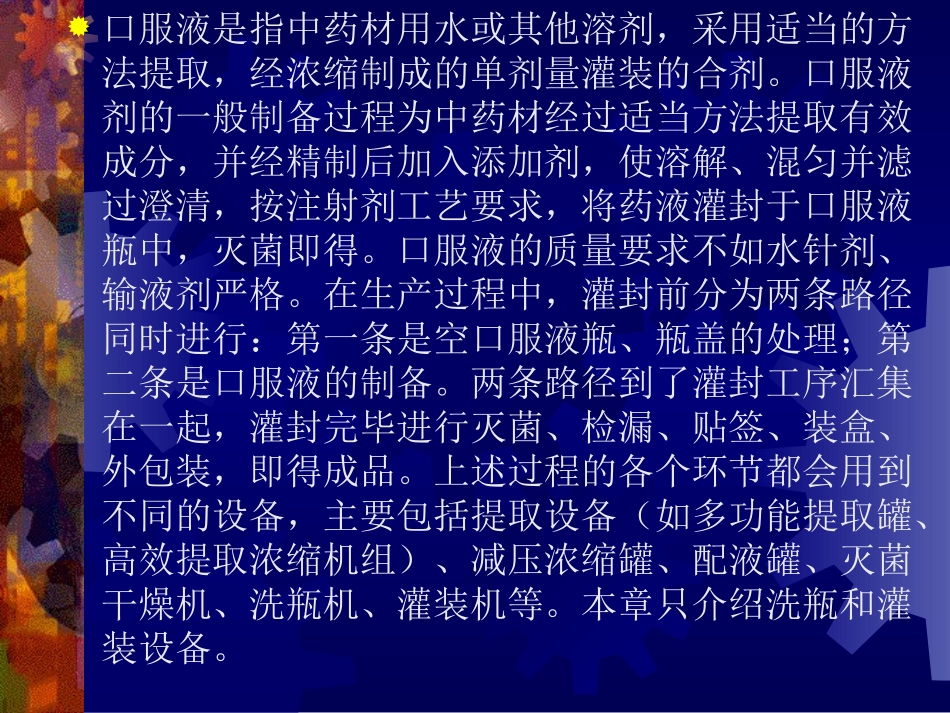

口服液体制剂生产设备教学目标1、了解口服液洗瓶机、口服液灌装轧盖机、直线式液体灌装封盖机的结构、原理、操作步骤；2、掌握糖浆剂一般生产过程及所使用的设备（重点）3、掌握液体灌装机的结构和工作原理（难点）4、掌握液体灌装机的机器调节教学目标口服液是指中药材用水或其他溶剂，采用适当的方法提取，经浓缩制成的单剂量灌装的合剂。口服液剂的一般制备过程为中药材经过适当方法提取有效成分，并经精制后加入添加剂，使溶解、混匀并滤过澄清，按注射剂工艺要求，将药液灌封于口服液瓶中，灭菌即得。口服液的质量要求不如水针剂、输液剂严格。在生产过程中，灌封前分为两条路径同时进行：第一条是空口服液瓶、瓶盖的处理；第二条是口服液的制备。两条路径到了灌封工序汇集在一起，灌封完毕进行灭菌、检漏、贴签、装盒、外包装，即得成品。上述过程的各个环节都会用到不同的设备，主要包括提取设备（如多功能提取罐、高效提取浓缩机组）、减压浓缩罐、配液罐、灭菌干燥机、洗瓶机、灌装机等。本章只介绍洗瓶和灌装设备。第一节口服液生产设备一、洗瓶机在制药企业中常用超声波洗瓶机。它有转盘式和直线式两种形式。下面介绍直线式超声波洗瓶机。1．结构主要由进瓶机构、直线翻瓶轨道、出瓶机构、机械传动系统及水槽等组成。口服液超声波洗瓶机2．工作原理超声波洗瓶机是利用超声波换能器发出的高频机械振荡（20~40Hz），在清洗介质中疏密相间地向前辐射，使液体流动而产生大量非稳态微小气泡，在超声波的作用下气泡进行生长闭合运动，可形成超过1000MPa的瞬间高压，其强大的能量连续不断冲撞口服液瓶的表面，使污垢迅速剥离，达到清洗目的。口服液瓶由转盘经拨瓶轮送入轨道，沿水槽的进瓶段、超声波段、倒冲水气段、出瓶段在直线轨道内完成清洗，即进瓶→进水→超声波→瓶子翻转180°→倒冲水气→瓶子再翻转180°→出瓶。二、灌封机1.进瓶网带；2.进瓶大拨轮；3.同步带输瓶机构；4.过渡拨轮；5.灌装机构；6.跟踪灌装机构；7.落盖轨道；8.过渡绞龙；9.进瓶拨轮；10.轧盖机构；11.出瓶拨轮；12.出瓶盘口服液灌装轧盖机1.结构RYGF12A型口服液灌装轧盖机主要由机身、输送装置、灌装部分、拨轮装置、供盖系统、轧盖头、出瓶盘、跟踪灌装机构、传动装置等组成。2．工作原理（1）传动原理：由电机经皮带轮将动力传给减速机蜗轮轴，再由蜗轮轴通过各齿轮，将动力传到拨轮轴及灌装部分和轧盖头。灌装部分、轧盖头及各拨轮同步动作，并通过锥齿轮将动力传到进瓶拨轮装置。（2）灌装部分的原理：口服液瓶由进瓶大拨轮送至过渡拨轮，再由过渡拨轮送至同步带，由同步带上的镶块拖动瓶子匀速向前运行，灌针在跟踪机构的控制下，插入瓶口，与瓶子同步向前运行，实现跟踪灌装。灌针随着液面的上升而上升，起到消泡作用。（3）供盖系统：由输盖轨道、理盖头及戴盖机构组成。理盖头采用电磁螺旋振荡原理，将杂乱的盖子理好排队，经换向扭道进入输盖轨道，经过戴盖机构时，由瓶子挂着盖子经过压盖板，使盖子戴正。（4）轧盖头：口服液瓶戴好盖子进入轧盖头转盘后，已经张开的三把轧刀将以瓶子为中心，随转盘向前转动，在凸轮的控制下压住盖子，这时三把轧刀在锥套的作用下，同时向盖子轧来，轧好后，同时又离开盖子，回到原位。（5）跟踪灌装机构：由伺服电机带动齿轮、齿条运动，从而带动灌针做往复运动。通过调整喷针架与安装架的相对位置，可使灌针准确的插入瓶口中间。3．主要技术参数灌装量：5~30ml生产能力：150~300支/分三、口服液生产联动线QXGF5/25型高速口服液洗、烘、灌封联动线是由超声波洗瓶机、隧道式干燥灭菌机及口服液灌封机组成。口服液瓶由超声波洗瓶机入口进入，经过清洗后输送至隧道式干燥灭菌机内，经高温干燥灭菌后输送至灌封机内进行口服液灌装、封口，然后再输送到贴签机进行贴签，打印产品批号等。三、口服液生产联动线第二节糖浆剂生产过程糖浆剂系指含有药材提取物的浓蔗糖水溶液。中药糖浆剂含糖量一般不低于60%（g/ml）。糖浆剂在制备时，一般需将原料药材用规定的方法提取、纯化、浓缩至一定体积，制成一定浓度的溶液。含有挥发性...
