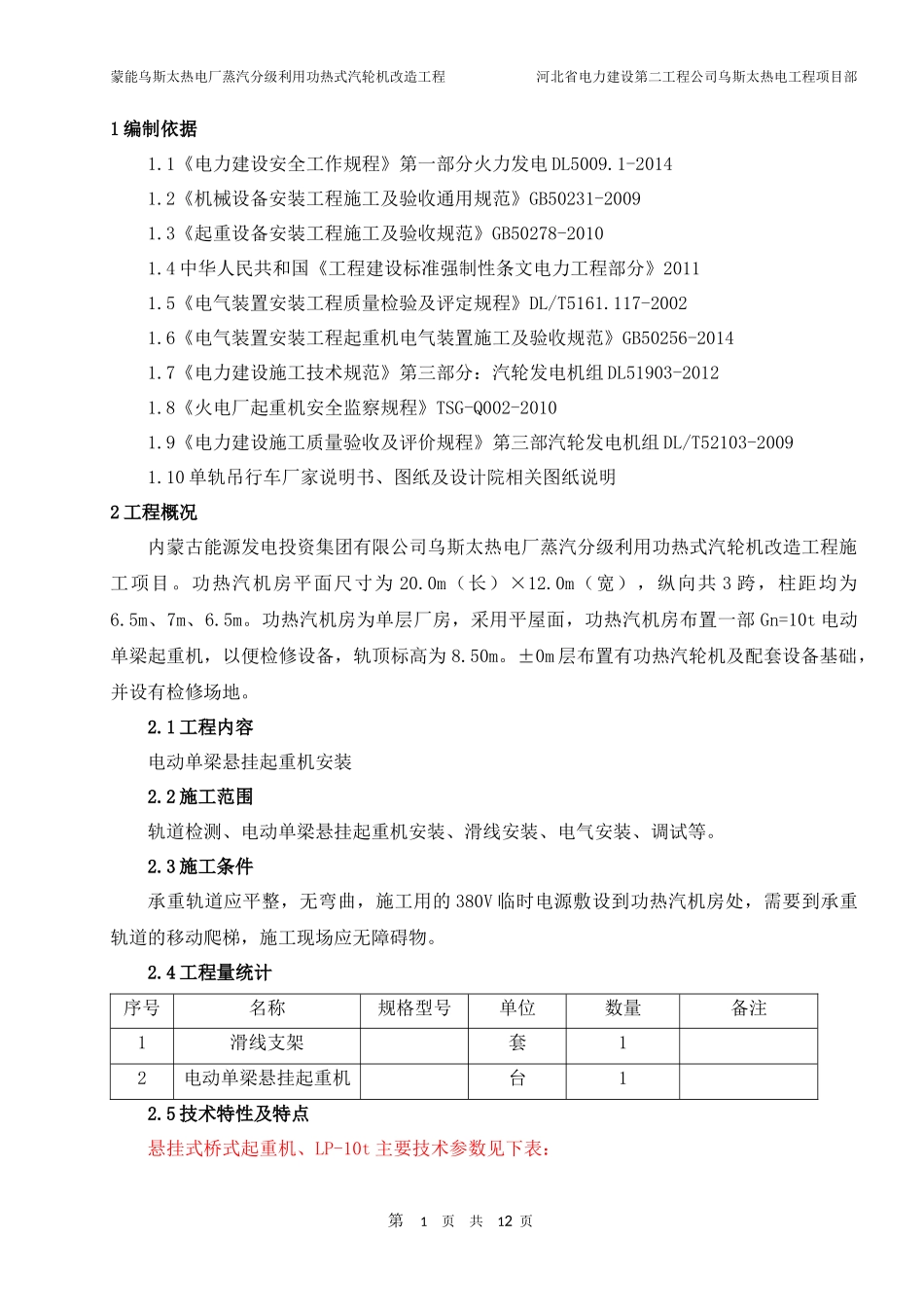

第1页共12页蒙能乌斯太热电厂蒸汽分级利用功热式汽轮机改造工程河北省电力建设第二工程公司乌斯太热电工程项目部1编制依据1.1《电力建设安全工作规程》第一部分火力发电DL5009.1-20141.2《机械设备安装工程施工及验收通用规范》GB50231-20091.3《起重设备安装工程施工及验收规范》GB50278-20101.4中华人民共和国《工程建设标准强制性条文电力工程部分》20111.5《电气装置安装工程质量检验及评定规程》DL/T5161.117-20021.6《电气装置安装工程起重机电气装置施工及验收规范》GB50256-20141.7《电力建设施工技术规范》第三部分：汽轮发电机组DL51903-20121.8《火电厂起重机安全监察规程》TSG-Q002-20101.9《电力建设施工质量验收及评价规程》第三部汽轮发电机组DL/T52103-20091.10单轨吊行车厂家说明书、图纸及设计院相关图纸说明2工程概况内蒙古能源发电投资集团有限公司乌斯太热电厂蒸汽分级利用功热式汽轮机改造工程施工项目。功热汽机房平面尺寸为20.0m（长）×12.0m（宽），纵向共3跨，柱距均为6.5m、7m、6.5m。功热汽机房为单层厂房，采用平屋面，功热汽机房布置一部Gn=10t电动单梁起重机，以便检修设备，轨顶标高为8.50m。±0m层布置有功热汽轮机及配套设备基础，并设有检修场地。2.1工程内容电动单梁悬挂起重机安装2.2施工范围轨道检测、电动单梁悬挂起重机安装、滑线安装、电气安装、调试等。2.3施工条件承重轨道应平整，无弯曲，施工用的380V临时电源敷设到功热汽机房处，需要到承重轨道的移动爬梯，施工现场应无障碍物。2.4工程量统计序号名称规格型号单位数量备注1滑线支架套12电动单梁悬挂起重机台12.5技术特性及特点悬挂式桥式起重机、LP-10t主要技术参数见下表：第2页共12页第1页共12页蒙能乌斯太热电厂蒸汽分级利用功热式汽轮机改造工程河北省电力建设第二工程公司乌斯太热电工程项目部电动单梁桥悬挂式起重机技术参数一览表名称慢速电动单梁悬挂起重机型号LP-10t最大起吊重量（t）10t跨度(m)（运行轨道间距）10.5m电动葫芦轨道长L（m）起重量(t)16t起升高度工作级别A3起升速度(m/min)小车运行速度(m/min)大车运行速度(m/min)供电电压起重提升电机功率（kW）小车行走电机功率（kW）大车行走电机功率（kW）大车供电方式大车滑线型操作形式地面手操器操作控制电压起重机轨道型号运行轨道长度(m)最小轮压2.2KN2.6施工工期准备工作1天，吊装1天，组合安装及负荷实验等5天，计划共计7天。3施工准备3.1作业人员第3页共12页第2页共12页蒙能乌斯太热电厂蒸汽分级利用功热式汽轮机改造工程河北省电力建设第二工程公司乌斯太热电工程项目部3.2作业人员分工及职责如下图所示序号岗位职责分工和权限1施工负责人1.负责该单梁桥式起重机安装工作的总体协调和安排。2.负责组织施工技术的交底工作，监督施工过程中技术措施的执行情况。3.及时发现施工中的技术、质量、安全隐患，并积极组织相关人员进行整改。序号工种人数资格要求资质1施工负责人蔡旭新1具有丰富的现场施工管理经验，清楚施工现场安全要求，熟悉施工技术及规范。工程师2技术员谢灵辉1掌握吊车性能和技术参数，掌握施工工艺，熟悉施工技术及规范助工以上3安全员李宽1具备丰富的专业知识及现场施工经验，熟悉施工现场安全要求，具有专业安全员证书。持证4司机李健华1熟知本车操作系统和基本状况，能及时处理安装过程中的问题。具有资格证书持证5起重工高保存王治国2熟悉掌握吊装技术、要求，了解起重机组件吊装特点，具有起重作业的施工经验。持证6电工付国防1熟练掌握专业技术，了解起重机的电气原理和线路走向。持证7安装工付国标李庆河2具有一定的现场经验，并且有资格证书。持证第4页共12页第3页共12页蒙能乌斯太热电厂蒸汽分级利用功热式汽轮机改造工程河北省电力建设第二工程公司乌斯太热电工程项目部2技术员1.全面负责起重机安装的技术工作，编制施工作业指导书、技术、安全措施，并主持技术交底工作。2.深入现场指导施工，及时发现和解决施工中的技术、质量隐患，按照指导书的要求去指导施工。3.配合工长进行施工验收的自检工作。4.记录、整理施工记录和验收记录。5.对违章操作，有权制止，严重者可令其停工，...
