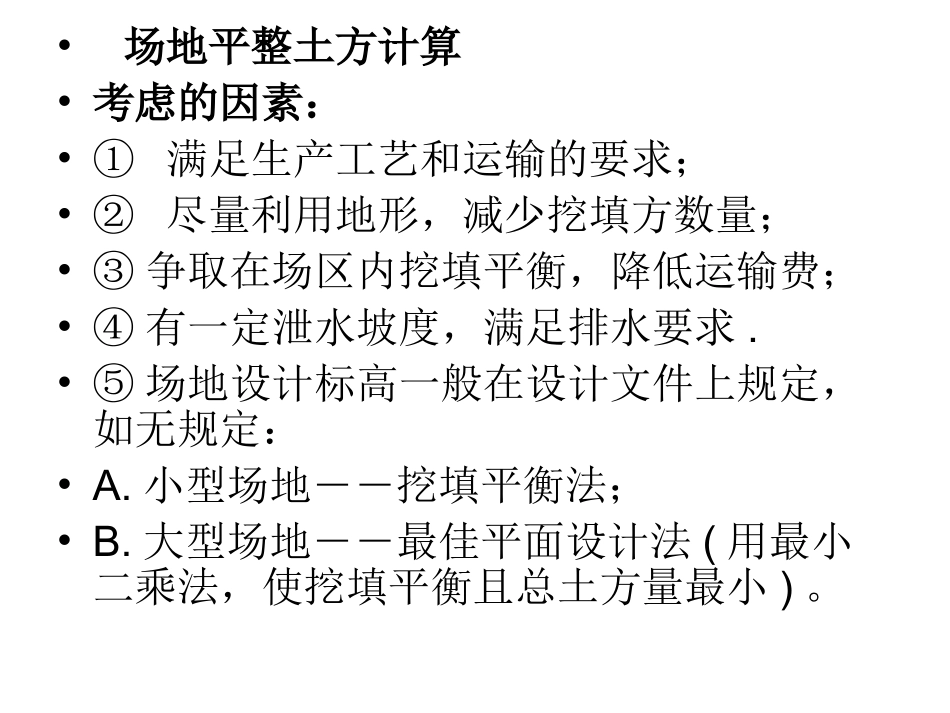

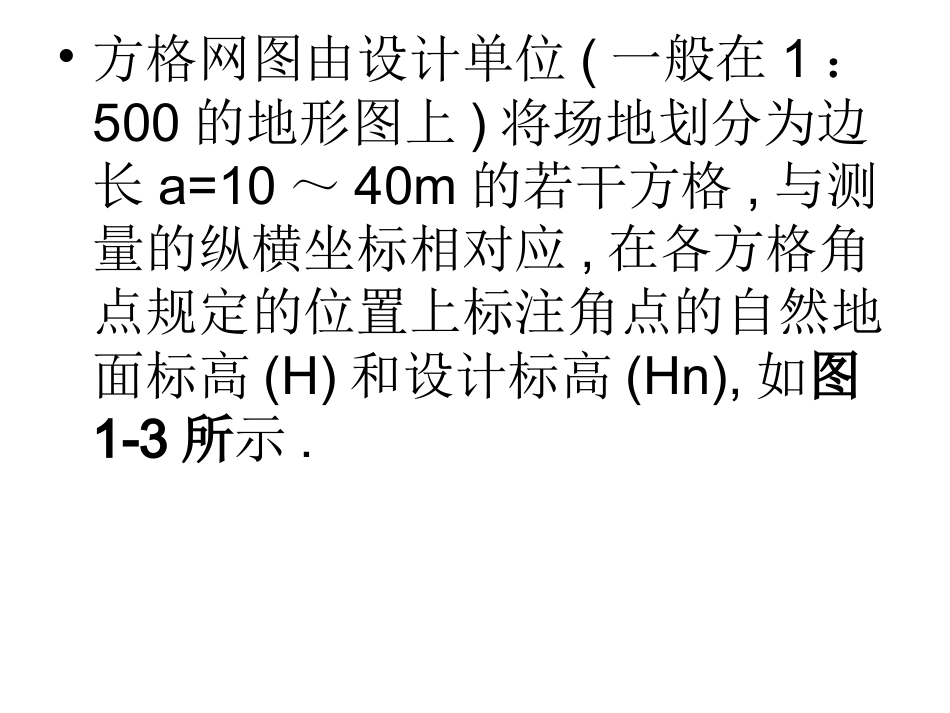

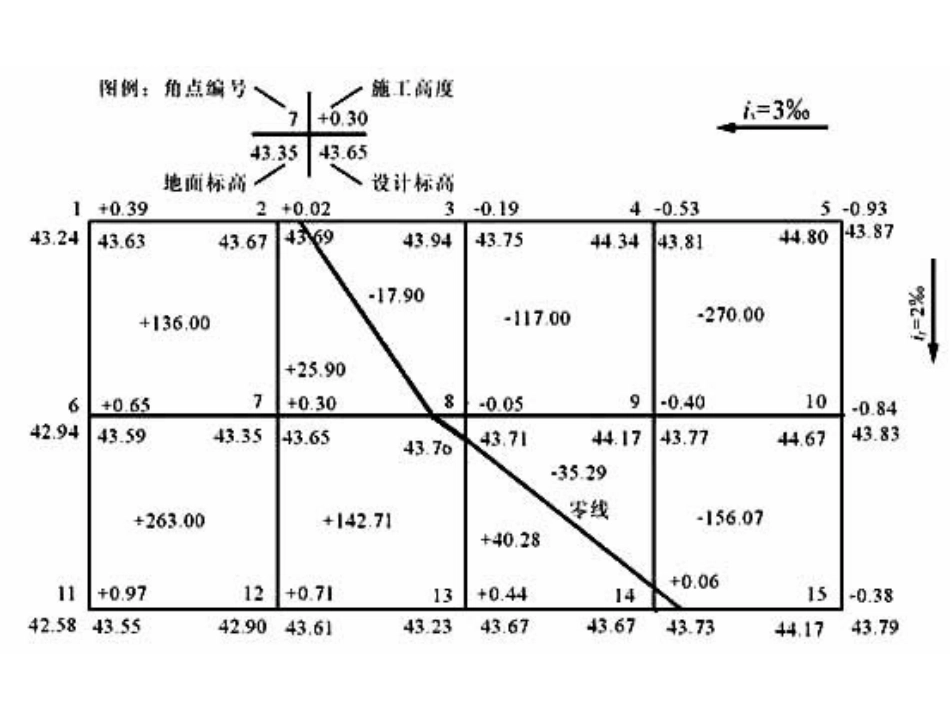

•方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.•场地平整土方计算•考虑的因素：•①满足生产工艺和运输的要求；•②尽量利用地形，减少挖填方数量；•③争取在场区内挖填平衡，降低运输费；•④有一定泄水坡度，满足排水要求.•⑤场地设计标高一般在设计文件上规定，如无规定：•A.小型场地――挖填平衡法；•B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。•1、初步标高(按挖填平衡)，也就是设计标高。如果已知设计标高•2、地设计标高的调整•按泄水坡度、土的可松性、就近借弃土等调整.•按泄水坡度调整各角点设计标高：•3.计算场地各个角点的施工高度•施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：•4.计算“零点”位置，确定零线•方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).•零点位置按下式计算：•式中x1、x2——角点至零点的距离,m；h1、h2——相邻两角点的施工高度(均用绝对值),m；a—方格网的边长，m.•5.计算方格土方工程量•按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.•6.边坡土方量计算•场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。边坡的土方量可以划分成两种近似的几何形体进行计算：•7.计算土方总量•将挖方区(或填方区)所有方格计算的土方量和边坡土方量汇总,即得该场地挖方和填方的总土方量.•【例1.1】某建筑场地方格网如图1-7所示，方格边长为20m×20m,填方区边坡坡度系数为1.0,挖方区边坡坡度系数为0.5,试用公式法计算挖方和填方的总土方量.•【解】(1)根据所给方格网各角点的地面设计标高和自然标高，计算结果列于图1-8中.由公式1.9得：•h1=251.50-251.40=0.10mh2=251.44-251.25=0.19mh3=251.38-250.85=0.53mh4=251.32-250.60=0.72mh5=251.56-251.90=-0.34mh6=251.50-251.60=-0.10mh7=251.44-251.28=0.16mh8=251.38-250.95=0.43mh9=251.62-252.45=-0.83mh10=251.56-252.00=-0.44mh11=251.50-251.70=-0.20mh12=251.46-251.40=0.06m•(2)计算零点位置.从图1-8中可知,1—5、2—6、6—7、7—11、11—12五条方格边两端的施工高度符号不同,说明此方格边上有零点存在.•由公式1.10求得：•1—5线x1=4.55(m)2—6线x1=13.10(m)6—7线x1=7.69(m)7—11线x1=8.89(m)11—12线x1=15.38(m)将各零点标于图上,并将相邻的零点连接起来,即得零线位置，如图1-8.•(3)计算方格土方量.方格Ⅲ、Ⅳ底面为正方形,土方量为：V(+)=202/4×(0.53+0.72+0.16+0.43)=184(m3)ⅢV(-)=202/4×(0.34+0.10+0.83+0.44)=171(m3)Ⅳ方格Ⅰ底面为两个梯形,土方量为：V(+)=20/8×(4.55+13.10)×(0.10+0.19)=12.80Ⅰ(m3)V(-)=20/8×(15.45+6.90)×(0.34+0.10)=24.59(mⅠ3)•方格Ⅱ、Ⅴ、Ⅵ底面为三边形和五边形,土方量为：V(+)=65.73(m3)ⅡV(-)=0.88(m3)ⅡV(+)=2.92(m3)ⅤV(-)=51.10(m3)ⅤV(+)=40.89(m3)ⅥV(-)=5.70(m3)Ⅵ•方格网总填方量：∑V(+)=184+12.80+65.73+2.92+40.89=306.34(m3)方格网总挖方量：∑V(-)=171+24.59+0.88+51.10+5.70=253.26(m3)•三、土方调配•土方调配是土方工程施工组织设计(土方规划)中的一个重要内容，在平整场地土方工程量计算完成后进行.编制土方调配方案应根据地形及地理条件，把挖方区和填方区划分成若干个调配区，计算各调配区的土方量，并计算每对挖、填方区之间的平均运距(即挖方区重心至填方区重心的距离)，确定挖方各调配区的土方调配方案，应使土方总运输量最小或土方运输费用最少，而且便于施工，从而可以缩短工期、降低成本.•土方调配的原则：力求达到挖方与填方平衡和运距最短的原则；近期施工与后期利用的原则.进行土方调配，必须依据现场具体情况、有关技术资料、工期要求、土方施工方法与运输方法，综合上述原则，并经计算比较，选择经济合理的调配方案.调配方案确定后，绘制土方调配图如图1.10.在土方调配图上要注明挖填调配区、调配方向、土方数量和每对挖填之间的平均运距.图中的土方调配，仅考虑场内挖方、填方平衡.A为挖方，B为填方.
