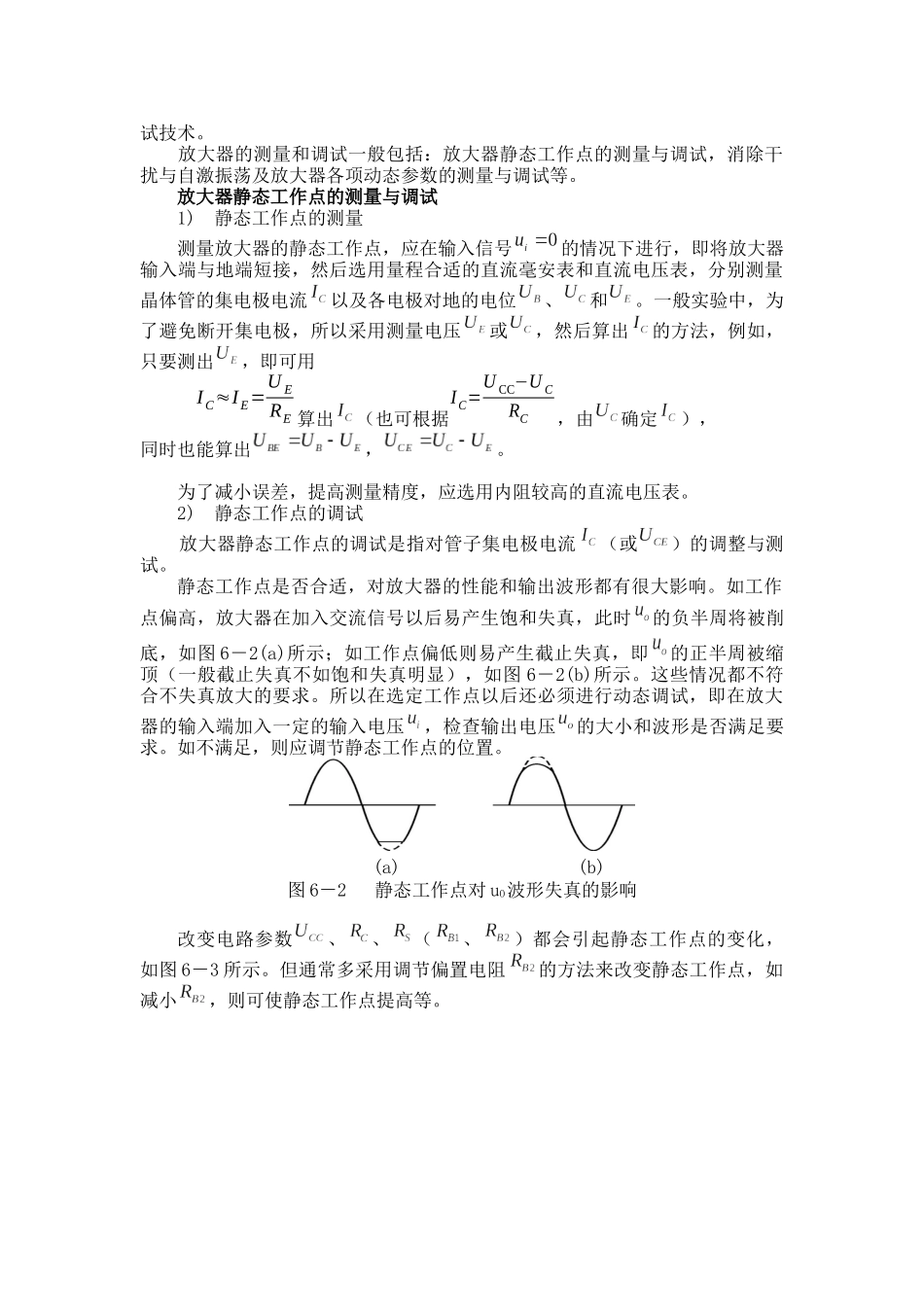

单级放大电路静态参数测试一、实验目的1、熟悉模拟电子技术实验箱的结构，学习电子线路的搭接方法。2、学习测量和调整放大电路的静态工作点，观察静态工作点设置对输出波形的影响。二、实验说明图6－1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用RB1和RB2组成的分压电路，并在发射极中接有电阻RE，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号ui后，在放大器的输出端便可得到一个与ui相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。图6－1共射极单管放大器实验电路在图6－1电路中，旁路电容CE是使RE对交流短路，而不致于影响放大倍数，耦合电容C1和C2起隔直和传递交流的作用。当流过偏置电阻RB1和RB2的电流远大于晶体管T的基极电流IB时（一般5～10倍），则它的静态工作点可用下式估算：UB≈RB1RB1+RB2UCC电压放大倍数AV=−βRC//RLrbe输入电阻输出电阻由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。一个优质放大器，必定是理论设计与实验调整相结合的产物。因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。放大器静态工作点的测量与调试1)静态工作点的测量测量放大器的静态工作点，应在输入信号的情况下进行，即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流以及各电极对地的电位、和。一般实验中，为了避免断开集电极，所以采用测量电压或，然后算出的方法，例如，只要测出，即可用IC≈IE=UERE算出（也可根据IC=UCC−UCRC，由确定），同时也能算出，。为了减小误差，提高测量精度，应选用内阻较高的直流电压表。2)静态工作点的调试放大器静态工作点的调试是指对管子集电极电流（或）的调整与测试。静态工作点是否合适，对放大器的性能和输出波形都有很大影响。如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时的负半周将被削底，如图6－2(a)所示；如工作点偏低则易产生截止失真，即的正半周被缩顶（一般截止失真不如饱和失真明显），如图6－2(b)所示。这些情况都不符合不失真放大的要求。所以在选定工作点以后还必须进行动态调试，即在放大器的输入端加入一定的输入电压，检查输出电压的大小和波形是否满足要求。如不满足，则应调节静态工作点的位置。(a)(b)图6－2静态工作点对uO波形失真的影响改变电路参数、、（、）都会引起静态工作点的变化，如图6－3所示。但通常多采用调节偏置电阻的方法来改变静态工作点，如减小，则可使静态工作点提高等。图6－3电路参数对静态工作点的影响最后还要说明的是，上面所说的工作点“偏高”或“偏低”不是绝对的，应该是相对信号的幅度而言，如输入信号幅度很小，即使工作点较高或较低也不一定会出现失真。所以确切地说，产生波形失真是信号幅度与静态工作点设置配合不当所致。如需满足较大信号幅度的要求，静态工作点最好尽量靠近交流负载线的中点。三、实验内容实验电路如图6－1所示。各电子仪器可按实验一中图6－1所示方式连接，为防止干扰，各仪器的公共端必须连在一起，同时信号源、交流毫伏表和示波器的引线应采用专用电缆线或屏蔽线，如使用屏蔽线，则屏蔽线的外包金属网应接在公共接地端上。1、调试静态工作点接通直流电源前，先将调至最大，函数信号发生器输出旋钮旋至零。接通＋12V电源、调节，使（即，因为），用直流电压表测量、和及用万用电表电阻档测量值。记入表7－1。表6-1时电路测量和计算值表测量值计算值（V）（V）（V）（KΩ）（V）（V）（mA）2.62.07.2600.65.222、观察静态工作点对输出波形失真的影响置，信号源频率1KHz，，调节使，测出值，再逐步加大输入信号，使输出电压足够大但不失真，即为最大不失真状态。然后保持输入信号不变，分别增大和减小，使波形出现失...
