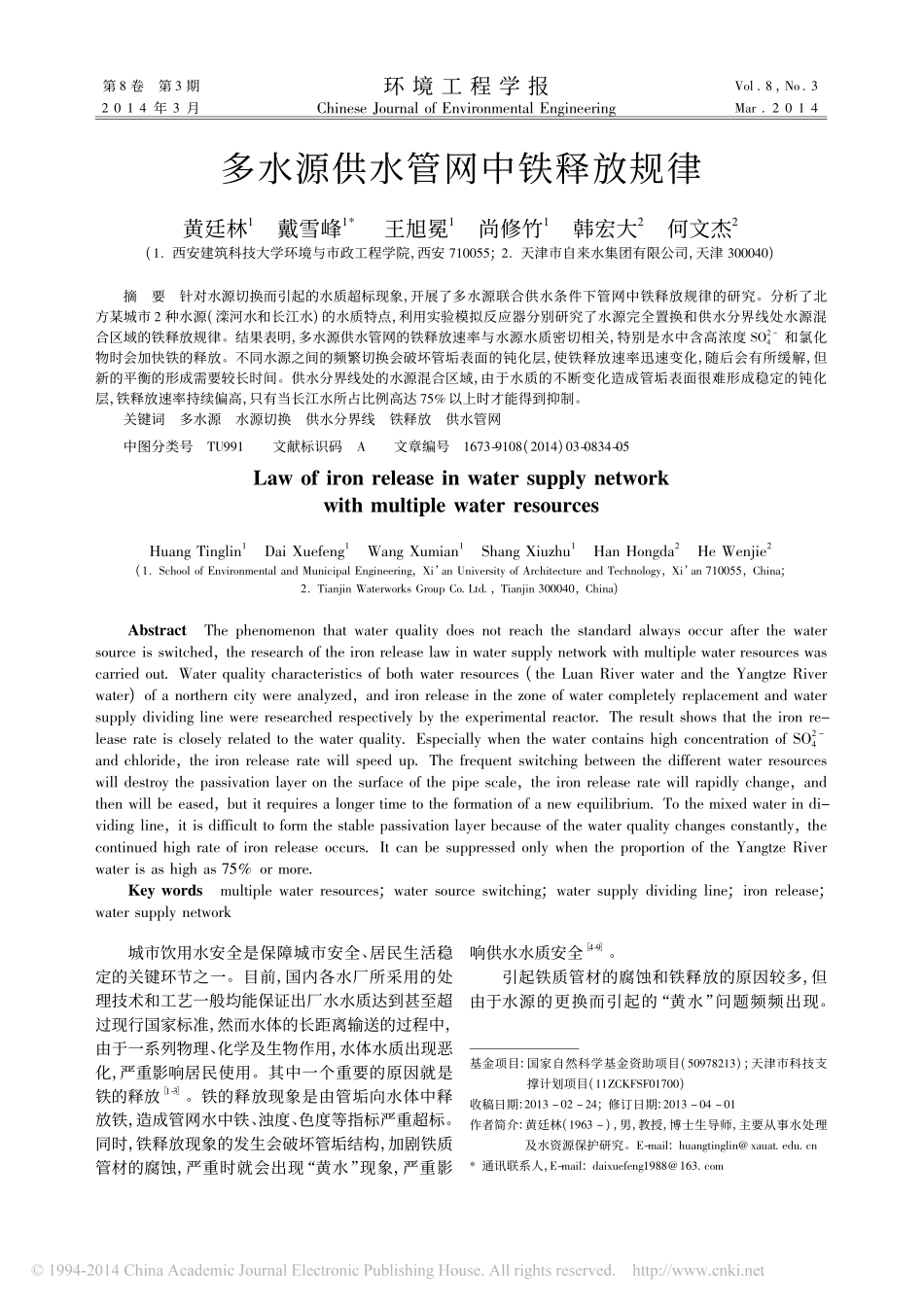

第8卷第3期环境工程学报Vol．8，No．32014年3月ChineseJournalofEnvironmentalEngineeringMar．2014多水源供水管网中铁释放规律黄廷林1戴雪峰1*王旭冕1尚修竹1韩宏大2何文杰2(1．西安建筑科技大学环境与市政工程学院，西安710055;2．天津市自来水集团有限公司，天津300040)摘要针对水源切换而引起的水质超标现象，开展了多水源联合供水条件下管网中铁释放规律的研究。分析了北方某城市2种水源(滦河水和长江水)的水质特点，利用实验模拟反应器分别研究了水源完全置换和供水分界线处水源混合区域的铁释放规律。结果表明，多水源供水管网的铁释放速率与水源水质密切相关，特别是水中含高浓度SO2－4和氯化物时会加快铁的释放。不同水源之间的频繁切换会破坏管垢表面的钝化层，使铁释放速率迅速变化，随后会有所缓解，但新的平衡的形成需要较长时间。供水分界线处的水源混合区域，由于水质的不断变化造成管垢表面很难形成稳定的钝化层，铁释放速率持续偏高，只有当长江水所占比例高达75%以上时才能得到抑制。关键词多水源水源切换供水分界线铁释放供水管网中图分类号TU991文献标识码A文章编号1673-9108(2014)03-0834-05LawofironreleaseinwatersupplynetworkwithmultiplewaterresourcesHuangTinglin1DaiXuefeng1WangXumian1ShangXiuzhu1HanHongda2HeWenjie2(1．SchoolofEnvironmentalandMunicipalEngineering，Xi’anUniversityofArchitectureandTechnology，Xi’an710055，China;2．TianjinWaterworksGroupCo.Ltd.，Tianjin300040，China)AbstractThephenomenonthatwaterqualitydoesnotreachthestandardalwaysoccurafterthewatersourceisswitched，theresearchoftheironreleaselawinwatersupplynetworkwithmultiplewaterresourceswascarriedout.Waterqualitycharacteristicsofbothwaterresources(theLuanＲiverwaterandtheYangtzeＲiverwater)ofanortherncitywereanalyzed，andironreleaseinthezoneofwatercompletelyreplacementandwatersupplydividinglinewereresearchedrespectivelybytheexperimentalreactor.Theresultshowsthattheironre-leaserateiscloselyrelatedtothewaterquality.EspeciallywhenthewatercontainshighconcentrationofSO2－4andchloride，theironreleaseratewillspeedup.Thefrequentswitchingbetweenthedifferentwaterresourceswilldestroythepassivationlayeronthesurfaceofthepipescale，theironreleaseratewillrapidlychange，andthenwillbeeased，butitrequiresalongertimetotheformationofanewequilibrium.Tothemixedwaterindi-vidingline，itisdifficulttoformthestablepassivationlayerbecauseofthewaterqualitychangesconstantly，thecontinuedhighrateofironreleaseoccurs.ItcanbesuppressedonlywhentheproportionoftheYangtzeＲiverwaterisashighas75%ormore.Keywordsmultiplewaterresources;watersourceswitching;watersupplydividingline;ironrelease;watersupplynetwork基金项目:国家自然科学基金资助项目(50978213);天津市科技支撑计划项目(11ZCKFSF01700)收稿日期:2013－02－24;修订日期:2013－04－01作者简介:黄廷林(1963～)，男，教授，博士生导师，主要从事水处理及水资源保护研究。E-mail:huangtinglin@xauat.edu.cn*通讯联系人，E-mail:daixuefeng1988@163.com城市饮用水安全是保障城市安全、居民生活稳定的关键环节之一。目前，国内各水厂所采用的处理技术和工艺一般均能保证出厂水水质达到甚至超过现行国家标准，然而水体的长距离输送的过程中，由于一系列物理、化学及生物作用，水体水质出现恶化，严重影响居民使用。其中一个重要的原因就是铁的释放［1-3］。铁的释放现象是由管垢向水体中释放铁，造成管网水中铁、浊度、色度等指标严重超标。同时，铁释放现象的发生会破坏管垢结构，加剧铁质管材的腐蚀，严重时就会出现“黄水”现象，严重影响供水水质安全［4-9］。引起铁质管材的腐蚀和铁释放的原因较多，但由于水源的更换而引起的“黄水”问题频频出现。第3期黄廷林等:多水源供水管网中铁释放规律研究特别是近年来各大城市为弥补现有水...
