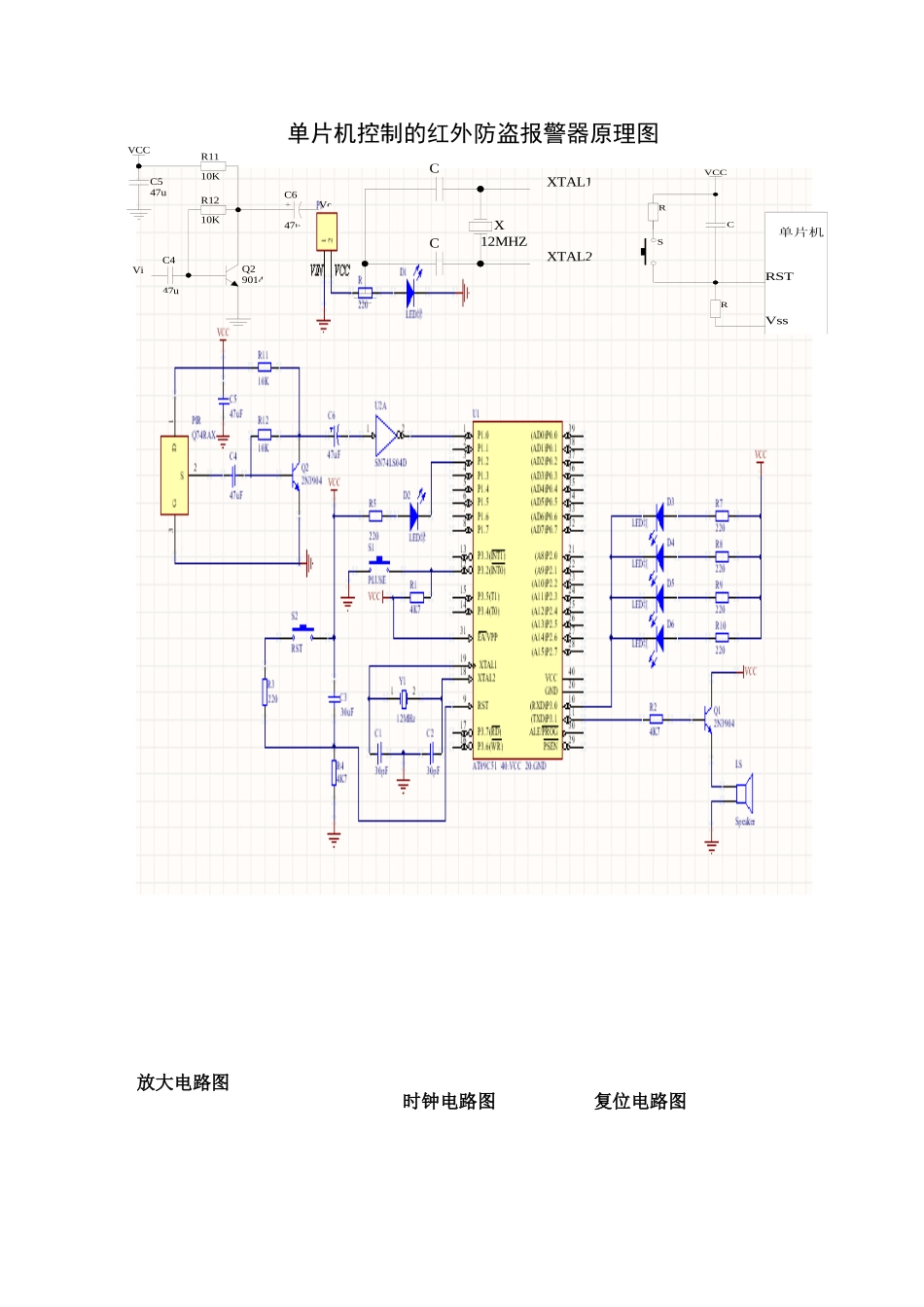

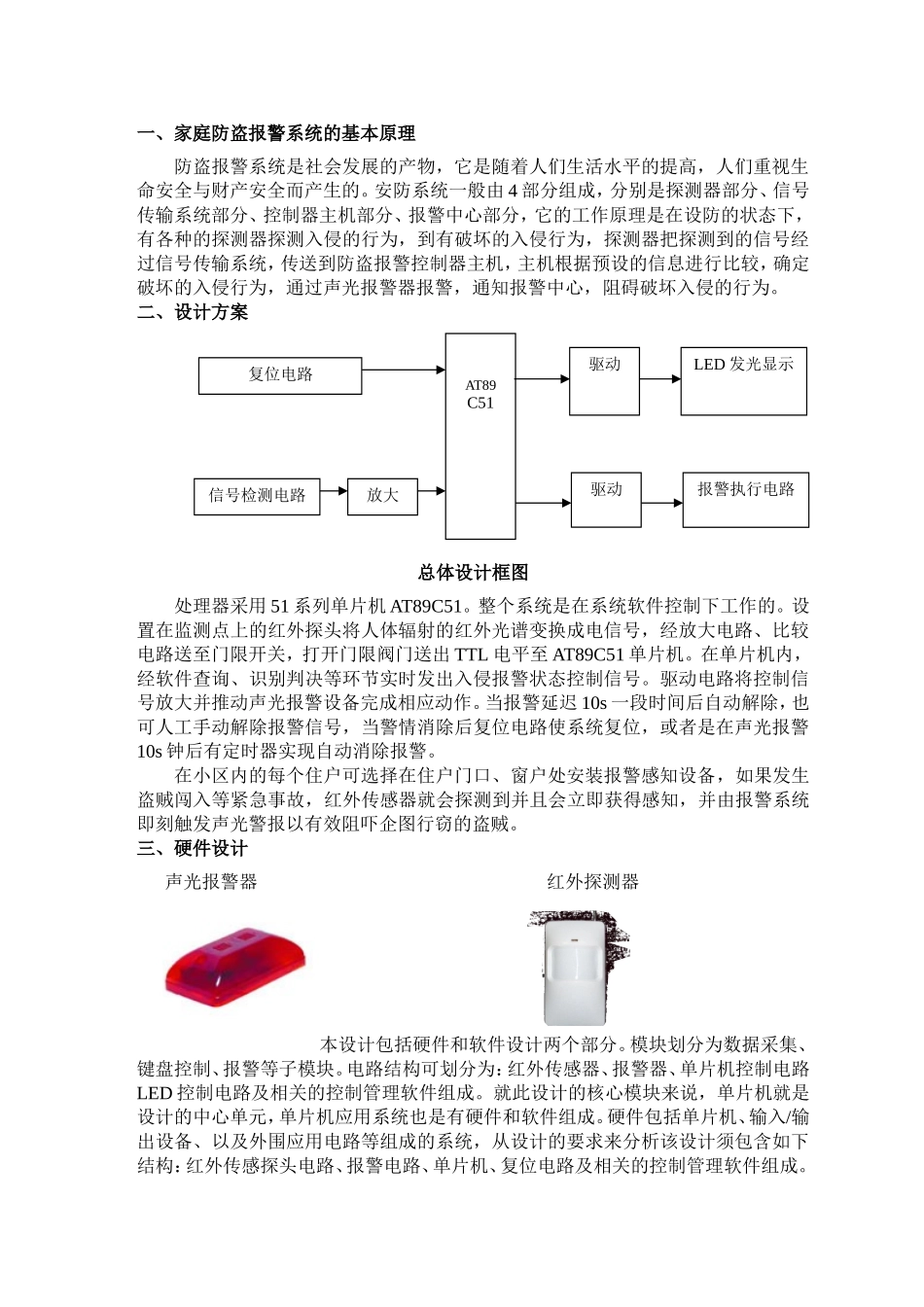

单片机原理及应用课程设计论文09届自动化专业112班级题目家庭防盗报警系统姓名XX学号0000指导教师XXX二О一二年六月二日一、家庭防盗报警系统的基本原理防盗报警系统是社会发展的产物，它是随着人们生活水平的提高，人们重视生命安全与财产安全而产生的。安防系统一般由4部分组成，分别是探测器部分、信号传输系统部分、控制器主机部分、报警中心部分，它的工作原理是在设防的状态下，有各种的探测器探测入侵的行为，到有破坏的入侵行为，探测器把探测到的信号经过信号传输系统，传送到防盗报警控制器主机，主机根据预设的信息进行比较，确定破坏的入侵行为，通过声光报警器报警，通知报警中心，阻碍破坏入侵的行为。二、设计方案总体设计框图处理器采用51系列单片机AT89C51。整个系统是在系统软件控制下工作的。设置在监测点上的红外探头将人体辐射的红外光谱变换成电信号，经放大电路、比较电路送至门限开关，打开门限阀门送出TTL电平至AT89C51单片机。在单片机内，经软件查询、识别判决等环节实时发出入侵报警状态控制信号。驱动电路将控制信号放大并推动声光报警设备完成相应动作。当报警延迟10s一段时间后自动解除，也可人工手动解除报警信号，当警情消除后复位电路使系统复位，或者是在声光报警10s钟后有定时器实现自动消除报警。在小区内的每个住户可选择在住户门口、窗户处安装报警感知设备，如果发生盗贼闯入等紧急事故，红外传感器就会探测到并且会立即获得感知，并由报警系统即刻触发声光警报以有效阻吓企图行窃的盗贼。三、硬件设计声光报警器红外探测器本设计包括硬件和软件设计两个部分。模块划分为数据采集、键盘控制、报警等子模块。电路结构可划分为：红外传感器、报警器、单片机控制电路LED控制电路及相关的控制管理软件组成。就此设计的核心模块来说，单片机就是设计的中心单元，单片机应用系统也是有硬件和软件组成。硬件包括单片机、输入/输出设备、以及外围应用电路等组成的系统，从设计的要求来分析该设计须包含如下结构：红外传感探头电路、报警电路、单片机、复位电路及相关的控制管理软件组成。AT89C51复位电路信号检测电路报警执行电路LED发光显示放大驱动驱动Q29014R1210KR1110KC547uC447uVCCC647uVoViCCX12MHZXTAL1XTAL2RRCVCCSVssRST单片机单片机控制的红外防盗报警器原理图放大电路图时钟电路图复位电路图D3LED红D5LED红D4LED红D6LED红R7220R8220R9220R10220VCC单片机RXDLSSpeakerQ18050R64K7VCC单片机TXD声音报警电路图发光二极管报警电路图四、软件设计程序流程图如下系统初始化声光报警结束检测外部有无信号输入声光报警是否持续10秒开始启动声光报警电路开始报警是否还有检测信号等待下次报警结束YNNYYN中断服务程序工作流程图主程序清单ORG0000HLJMPMAINORG0003HLJMPPINT0ORG0200HMAIN:MOVIE,#81H;CPU开放中断，INT0允许中断SETBIT0;外部中断为边沿触发方式MOVSP,#30H;指针入口地址SETBP3.0CLRP3.1MOVP1,#0FFH;使P1口全部置1MOVP2,#00H;P2口清零CLRP1.2LP:JNBP1.0,LA;监测输入信号，是否有输入信号LA:ACALLDELAY;延时消抖JNBP1.0,ALARM;再次监测输入信号，若有输入信号转入报警子程序AJMPLPDELAY:MOVR1,0AAHLD2:MOVR2,0BBHLD1:NOPDJNZR2,LD1DJNZR1,LD2RETALARM:SETBP1.2;开始报警使运行正常绿指示灯熄灭，红灯和声报警启动CPLP3.0CPLP3.1;10S钟定时:MOV51H,#14H;10S循环次数MOVTMOD,#01H;定时器T0定时方式1中断源发出中断申请关中断、保护现场INTO端有输入信号关闭报警恢复现场、开中断中断返回MOVTL0,#0B0H;置50ms定时初值MOVTH0,#3CHSETBTR0;启动T0L2:JBCTF0,L1;查询记数溢出SJMPL2L1:MOVTL0#0B0HMOVTH0#3CHDJNZ51H,L2;未到10S继续循环SETBP3.0;10s到关闭报警CLRP3.1CLRP1.2;报警结束，正常运行绿指示灯亮LJMPLP;循环,继续工作外部中断INTO服务程序PINT0:CLREX0;外部中断0服务程序开始，屏蔽外部中断PUSHPSWPUSHACCJNBP3.2,LN;监测是否有中断输入LN:LCALLDELAY;延时消抖JNBP3.2,LN1AJMPLN2;无中断输入,中断返回LN1:SETBP3.0CLRP3.1CLRP1.2;使报警结束，绿指示灯亮POPACCPOPPSWSETBEX0;开放外部中断0LCALLLP;在中断继续检测是否有输入信号LN2...
