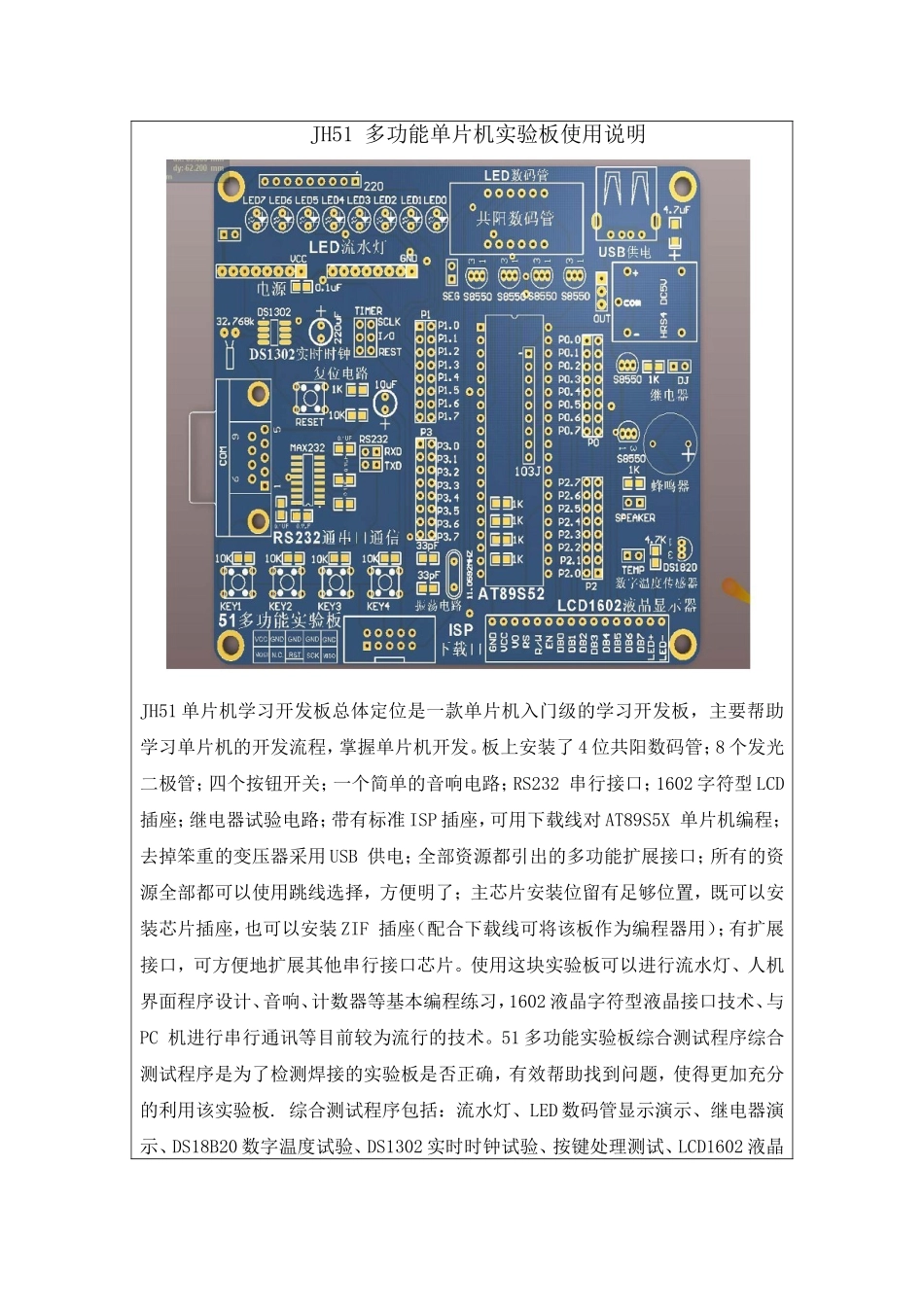

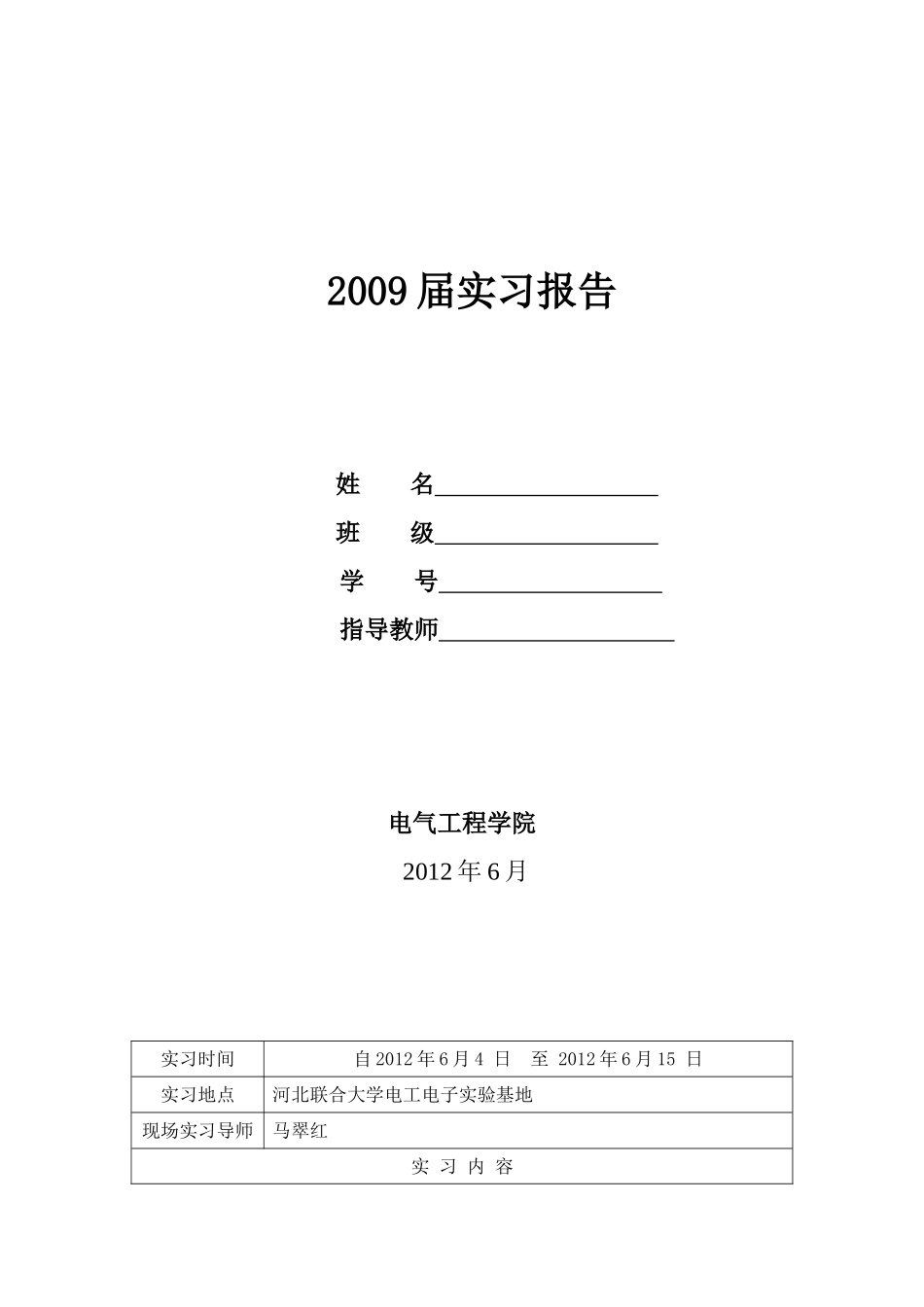

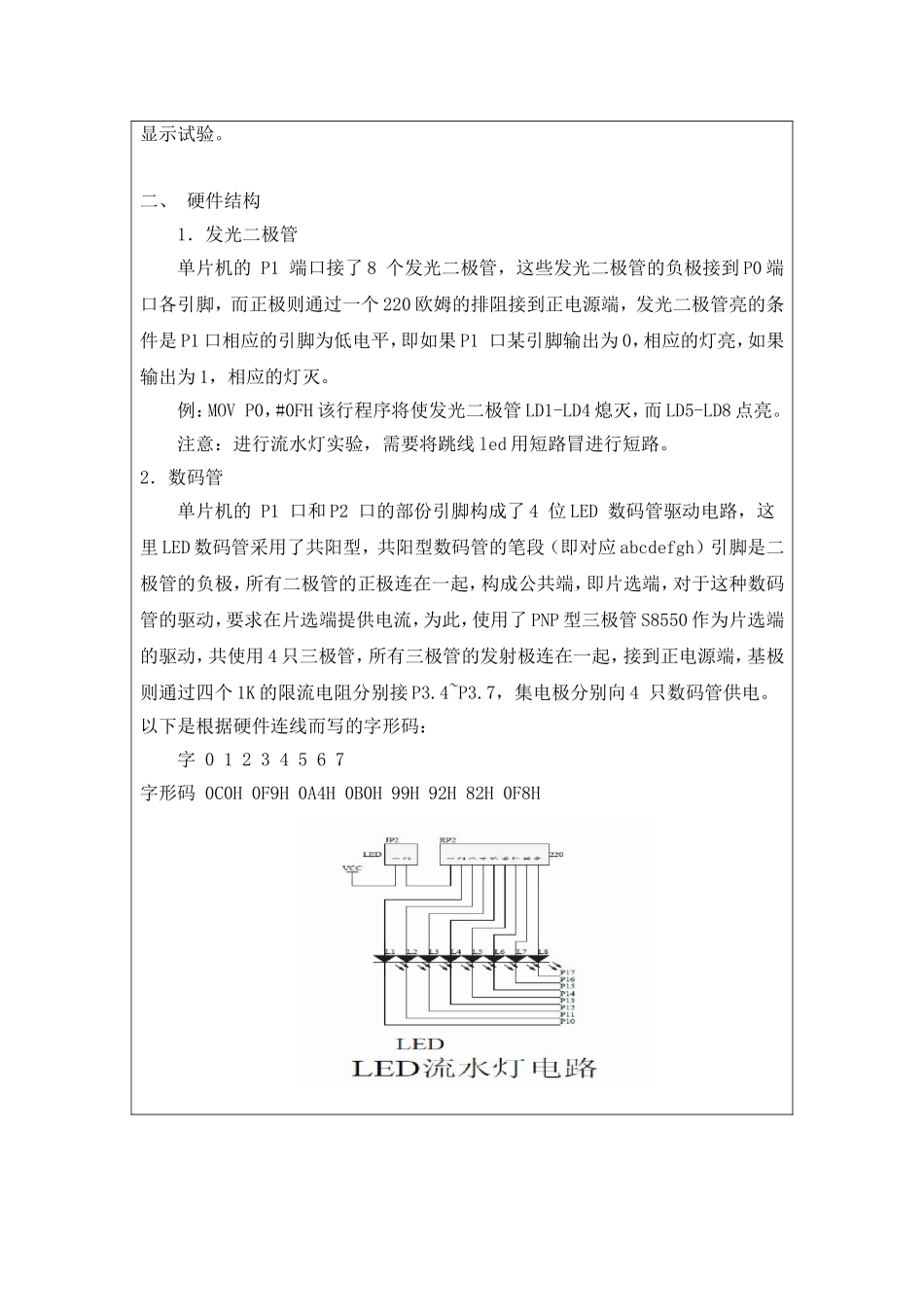

2009届实习报告姓名班级学号指导教师电气工程学院2012年6月实习时间自2012年6月4日至2012年6月15日实习地点河北联合大学电工电子实验基地现场实习导师马翠红实习内容JH51多功能单片机实验板使用说明JH51单片机学习开发板总体定位是一款单片机入门级的学习开发板，主要帮助学习单片机的开发流程，掌握单片机开发。板上安装了4位共阳数码管；8个发光二极管；四个按钮开关；一个简单的音响电路；RS232串行接口；1602字符型LCD插座；继电器试验电路；带有标准ISP插座，可用下载线对AT89S5X单片机编程；去掉笨重的变压器采用USB供电；全部资源都引出的多功能扩展接口；所有的资源全部都可以使用跳线选择，方便明了；主芯片安装位留有足够位置，既可以安装芯片插座，也可以安装ZIF插座（配合下载线可将该板作为编程器用）；有扩展接口，可方便地扩展其他串行接口芯片。使用这块实验板可以进行流水灯、人机界面程序设计、音响、计数器等基本编程练习，1602液晶字符型液晶接口技术、与PC机进行串行通讯等目前较为流行的技术。51多功能实验板综合测试程序综合测试程序是为了检测焊接的实验板是否正确，有效帮助找到问题，使得更加充分的利用该实验板.综合测试程序包括：流水灯、LED数码管显示演示、继电器演示、DS18B20数字温度试验、DS1302实时时钟试验、按键处理测试、LCD1602液晶显示试验。二、硬件结构1．发光二极管单片机的P1端口接了8个发光二极管，这些发光二极管的负极接到P0端口各引脚，而正极则通过一个220欧姆的排阻接到正电源端，发光二极管亮的条件是P1口相应的引脚为低电平，即如果P1口某引脚输出为0，相应的灯亮，如果输出为1，相应的灯灭。例：MOVP0，#0FH该行程序将使发光二极管LD1-LD4熄灭，而LD5-LD8点亮。注意：进行流水灯实验，需要将跳线led用短路冒进行短路。2．数码管单片机的P1口和P2口的部份引脚构成了4位LED数码管驱动电路，这里LED数码管采用了共阳型，共阳型数码管的笔段（即对应abcdefgh）引脚是二极管的负极，所有二极管的正极连在一起，构成公共端，即片选端，对于这种数码管的驱动，要求在片选端提供电流，为此，使用了PNP型三极管S8550作为片选端的驱动，共使用4只三极管，所有三极管的发射极连在一起，接到正电源端，基极则通过四个1K的限流电阻分别接P3.4~P3.7，集电极分别向4只数码管供电。以下是根据硬件连线而写的字形码：字01234567字形码0C0H0F9H0A4H0B0H99H92H82H0F8H图3JH51多功能实验板LED数码管部分电路图字89ABCDEF字形码80H90H88H83H0C6H0A1H86H8EH数码管显示程序请参考51多功能单片机综合测试程序，LED数码管显示部分。3．串行接口注意：进行数码显示实验，需要将跳线SEG跳线用短路冒短路。串行通讯功能是目前单片机应用中经常要用到的功能，80C51系列单片机P3.0和P3.1引脚的第二功能是串行口RXD与TXD，其内部的串行接口电路具有全双工异步通讯功能，但是单片机输出的信号是TTL电平，为获得电平匹配，实验板上扩充了一片MAX232芯片，利用该芯片进行电平转换，该芯片内部有电荷泵，只要单一的5V电源供电即可自行产生RS232所需的高电压，使用方便。注意：在进行串行口和电脑通讯时，要讲RXD和TXD跳线用短路冒短路。4．按键输入P3口的P3.0~P3.3接了K1~K4共4个按钮开关，用作键盘。5．音响接口电路板上的三极管驱动一个有源蜂鸣器，构成一个简单的音响电路，该电路利用单片机的P3.7脚引脚作为音源，经三极管放大后发声。注意：在进行音响实验时，要讲SPEAKER跳线用短路冒进行短路。6．字符型液晶接口液晶显示器由于体积小、重量轻、功耗低等优点，日渐成为各种便携式电子产品的理想显示器。从液晶显示器显示内容来分，可分为段式、字符式和点阵式三种。其中字符式液晶显示器以其价廉、显示内容丰富、美观、无须定制、使用方便等特点成为LED显示器的理想替代品。字符型液晶显示器专门用于显示数字、字母、图形符号并可显示少量自定义符号。这类显示器均把LCD控制器、点阵驱动器、字符存贮器等做在一块板上，再与液晶屏一起组成一个显示模块，因此，这类显示器安装与使用都较简单。字符型液晶一般均采用HD44780及兼容芯片作为控制器，型号通常定...
