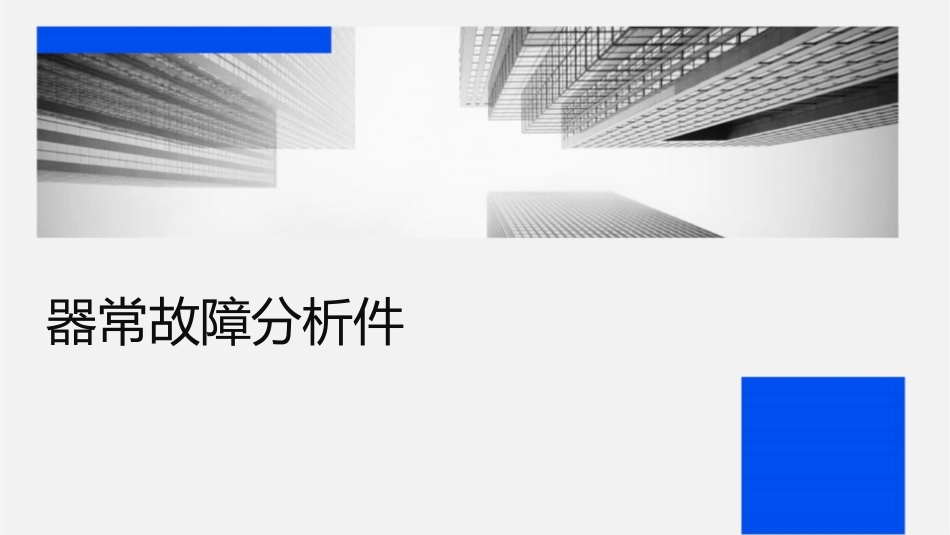

变压器常见故障分析课件_第1页
1/31

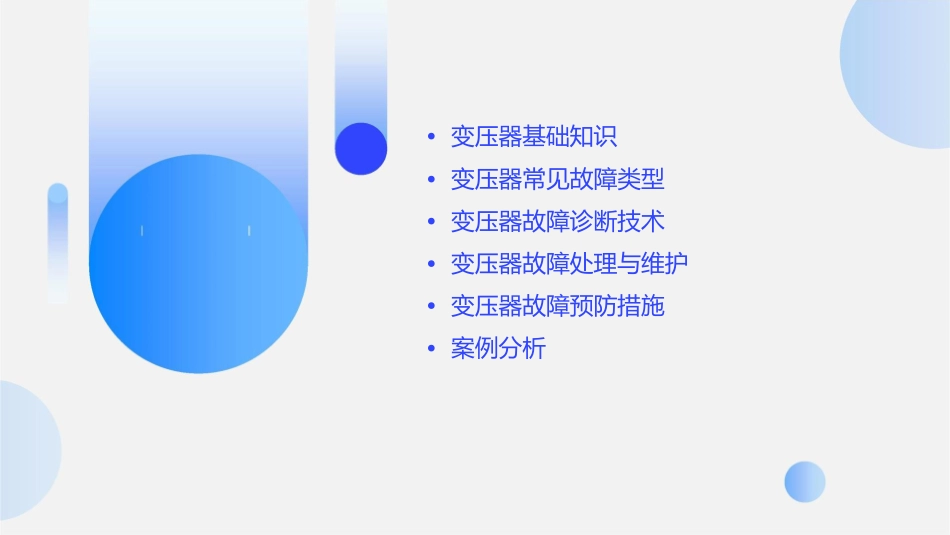

变压器常见故障分析课件_第2页
2/31
变压器常见故障分析课件_第3页
3/31
器常故障分析件•变压器基础知识•变压器常见故障类型•变压器故障诊断技术•变压器故障处理与维护•变压器故障预防措施•案例分析变压器工作原理变压器的工作原理是基于电磁感应原理,通过一次绕组和二次绕组之间的电磁耦合传递能量。当交流电压施加在一次绕组上时,产生交变磁场,进而在二次绕组中产生感应电动势,从而实现电压的变换。变压器还可以通过改变一次绕组和二次绕组的匝数比来改变输出电压的大小。变压器种类与结构01020304变压器种类繁多,根据用途可分为电力变压器、调压器、互感器等。变压器的基本结构包括铁芯、绕组、绝缘材料、散热器等部分。铁芯是变压器磁路的主要部分,由高磁导率的硅钢片叠装而成。绕组是用绝缘铜线或铝线绕成的线圈,分为一次绕组和二次绕组。变压器性能参数额定电流是指在额定运行条件下变压器的一次绕组和二次绕组的最大工作电流。变压器的性能参数包括额定电压、额定电流、额定容量、阻抗电压等。阻抗电压是指变压器二次侧短路时,一次侧的稳态短路电流与额定电流之比值。额定电压是指在额定运行条件下变压器的一次绕组和二次绕组的最高工作电压。额定容量是指变压器的额定视在功率,通常以伏安表示。绕组故障总结词绕组故障是变压器最常见的故障之一,通常是由于绕组绝缘老化、过载运行或制造工艺不良引起的。详细描述绕组故障通常表现为变压器温升异常、油温异常升高,严重时可能导致绝缘击穿、短路或断路等故障。铁芯故障总结词铁芯故障通常是由于铁芯多点接地、铁芯片间短路或铁芯硅钢片松动引起的。详细描述铁芯故障可能导致变压器温升异常、油温异常升高,严重时可能引发火灾或爆炸等安全事故。分接开关故障总结词分接开关故障通常是由于分接开关触头接触不良、过载运行或分接开关调节不当引起的。详细描述分接开关故障可能导致变压器输出电压不稳定、触头过热甚至熔化,严重时可能引发火灾或爆炸等安全事故。变压器渗漏故障总结词变压器渗漏故障通常是由于密封垫老化、密封件损坏或焊接不良引起的。详细描述变压器渗漏故障可能导致变压器油位下降、油温升高,严重时可能引发火灾或爆炸等安全事故。变压器油流带电故障总结词变压器油流带电故障是由于变压器内部绝缘材料老化或制造工艺不良引起的。详细描述变压器油流带电故障可能导致变压器油温异常升高、油位下降,严重时可能引发火灾或爆炸等安全事故。变压器红外诊断技术总结词红外诊断技术通过检测变压器热点温度分布,判断变压器内部是否存在过热或接触不良等故障。详细描述红外诊断技术利用红外热像仪对变压器进行无损检测,通过捕捉变压器表面温度分布,分析异常温升区域,判断变压器内部是否存在过热或接触不良等故障。该技术具有非接触、快速、准确的特点,广泛应用于变压器的故障诊断。变压器油色谱分析技术总结词油色谱分析技术通过对变压器油中溶解气体的成分和浓度进行检测,判断变压器内部是否存在放电或过热等故障。详细描述油色谱分析技术通过采集变压器油样,利用气相色谱仪对油中溶解气体进行分离和检测,分析氢、甲烷、乙烷等气体的浓度,判断变压器内部是否存在放电或过热等故障。该技术能够提前发现变压器潜在故障,对于保障变压器的安全运行具有重要意义。变压器局部放电检测技术总结词详细描述局部放电检测技术通过监测变压器内部局部放电产生的电磁、声学和化学变化,判断变压器是否存在绝缘劣化或制造工艺问题。局部放电检测技术利用传感器监测变压器内部局部放电产生的电磁、声学和化学变化,通过分析这些变化特征,判断变压器是否存在绝缘劣化或制造工艺问题。该技术能够及时发现变压器的潜在故障,预防事故的发生。VS绕组故障处理与维护绕组故障维护建议绕组短路、断路、松动、变形和位移定期检查绕组外观,检测绝缘电阻,预防性试验。等。处理方法修复或更换绕组,加强绝缘,固定绕组。铁芯故障处理与维护010203铁芯故障处理方法维护建议铁芯多点接地、短路、松动等。修复或更换铁芯,清理铁芯上的异物,紧固铁芯。定期检查铁芯外观,检测接地电阻,预防性试验。分接开关故障处理与维护分接开关故障处理方法维护建议分接开关接触不良、触头烧蚀等。...
