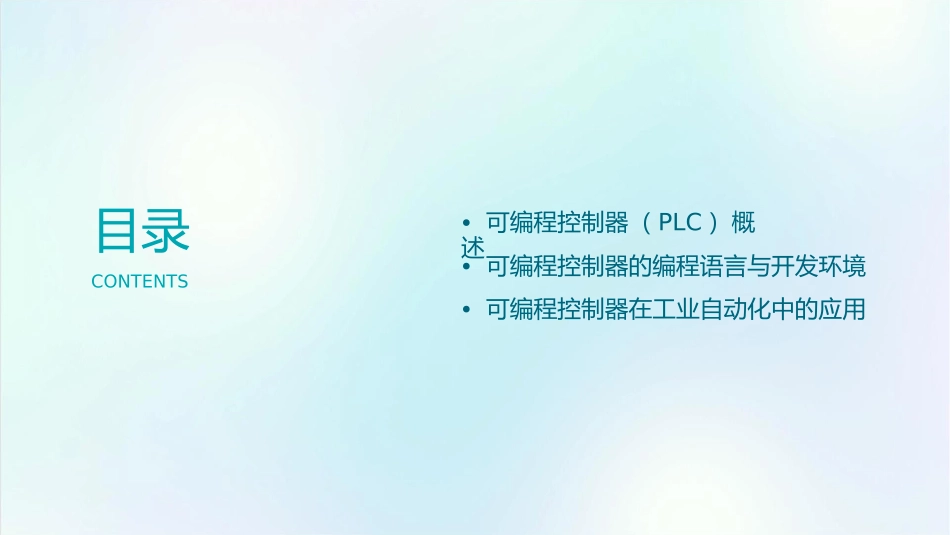

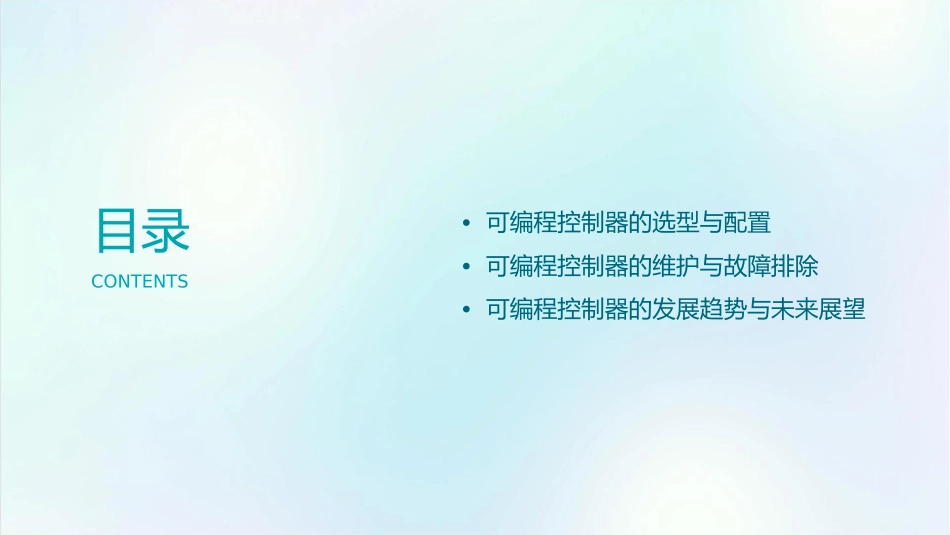

目录•可编程控制器（PLC）概述•可编程控制器的编程语言与开发环境•可编程控制器在工业自动化中的应用CONTENTS目录•可编程控制器的选型与配置•可编程控制器的维护与故障排除•可编程控制器的发展趋势与未来展望CONTENTS01可编程控制器（PLC）概述PLC的定义与特点定义：可编程控制器（PLC）是一种专为工业环境设计的数字电子设备，用于执行顺序控制、逻辑运算、算术运算和计数操作等任务。特点可靠性高，抗干扰能力强。编程简单，易于掌握。功能完善，具有各种输入/输出接口。体积小，重量轻，能耗低。PLC的基本结构和工作原理电源模块为PLC提供稳定的电源。中央处理单元（CPU）控制PLC的运算和逻辑处理。PLC的基本结构和工作原理存储器：存储程序和通讯模块：实现PLC与外部设备的通讯。数据。输入/输出模块：接收和发送信号。PLC的基本结构和工作原理输入扫描1PLC读取输入设备的状态信息。程序执行按照用户程序进行逻辑运算、顺序控制等操作。23输出刷新根据程序执行结果，更新输出设备的状态。PLC的应用领域01020304工业自动化过程控制智能建筑交通运输用于控制机床、装配线、包装机等设备。在化工、炼油、造纸等行业中用于控制温度、压力、流量等参数。用于照明、空调、电梯等系统用于控制交通信号、车辆调度的控制。等。02可编程控制器的编程语言与开发环境编程语言的类型与特点指令表编程语言基于助记符的形式，易于学习，但编写效率较低。梯形图编程语言直观易懂，易于理解，适合初学者使用。结构化文本编程语言类似于高级编程语言，具有强大的计算和数据处理能力。功能块图编程语言以图形化方式表示控制逻辑，易于理解和维护。常见的PLC开发环境介绍西门子STEP7三菱GXWorks适用于西门子S7系列PLC，功能强大，易于适用于三菱PLC，提供丰富的功能和工具。使用。欧姆龙CX-Programmer台达WPLSoft适用于欧姆龙PLC，支持多种型号和系列。适用于台达PLC，提供中文界面和易用的向导功能。PLC编程的基本步骤与技巧确定控制需求选择合适的PLC型号配置硬件明确控制目标，分析输入输出信根据控制需求和规模选择合适的PLC型号和规格。根据PLC型号配置相应的输入输出模块、通信模块等硬件。号和通信要求。优化程序调试程序编写程序根据实际运行情况和需求优化程通过模拟测试和实际运行调试程使用合适的编程语言编写控制程序，实现控制逻辑。序，提高控制性能和可靠性。序，确保控制功能的正确性。03可编程控制器在工业自动化中的应用顺序控制与逻辑运算顺序控制可编程控制器（PLC）通过顺序控制实现对生产过程的自动化管理。通过预设的程序逻辑，PLC能够按照一定的顺序和条件控制设备的启停，实现自动化流水线生产。逻辑运算PLC具备强大的逻辑运算能力，能够对输入信号进行逻辑与、或、非等运算，并根据运算结果输出相应的控制信号，实现对生产过程的精确控制。运动控制与轨迹规划运动控制PLC能够控制各种运动机构，如伺服电机、步进电机等，实现精确的位置控制和速度控制。通过运动控制，PLC能够提高生产效率和产品质量。轨迹规划PLC能够根据预设的轨迹进行运动控制，如直线、圆弧、多项式等轨迹。通过轨迹规划，PLC能够实现复杂的运动轨迹控制，满足各种生产需求。过程控制与数据处理过程控制PLC能够对温度、压力、流量等过程参数进行实时监测和控制，确保生产过程的稳定性和安全性。通过过程控制，PLC能够提高生产过程的稳定性和可靠性。数据处理PLC具备数据处理能力，能够对采集到的数据进行处理和分析，如计算、比较、变换等操作。通过数据处理，PLC能够为上层管理系统提供实时数据支持，提高生产管理的智能化水平。通信与网络技术通信技术PLC通过通信技术实现与其他设备或系统的互联互通。常见的通信协议包括Modbus、Profinet、EtherNet/IP等。通过通信技术，PLC能够实现远程监控和控制，提高生产管理的便捷性和灵活性。网络技术PLC通过网络技术将各个独立的自动化设备或系统连接起来，形成一个完整的自动化网络。通过网络技术，PLC能够实现信息共享和协同工作，提高整个生产系统的效率和可靠性。04可编程控制器的选型与配置PLC的选型原则与标准考虑性能指标比较不同PLC的性能指...
