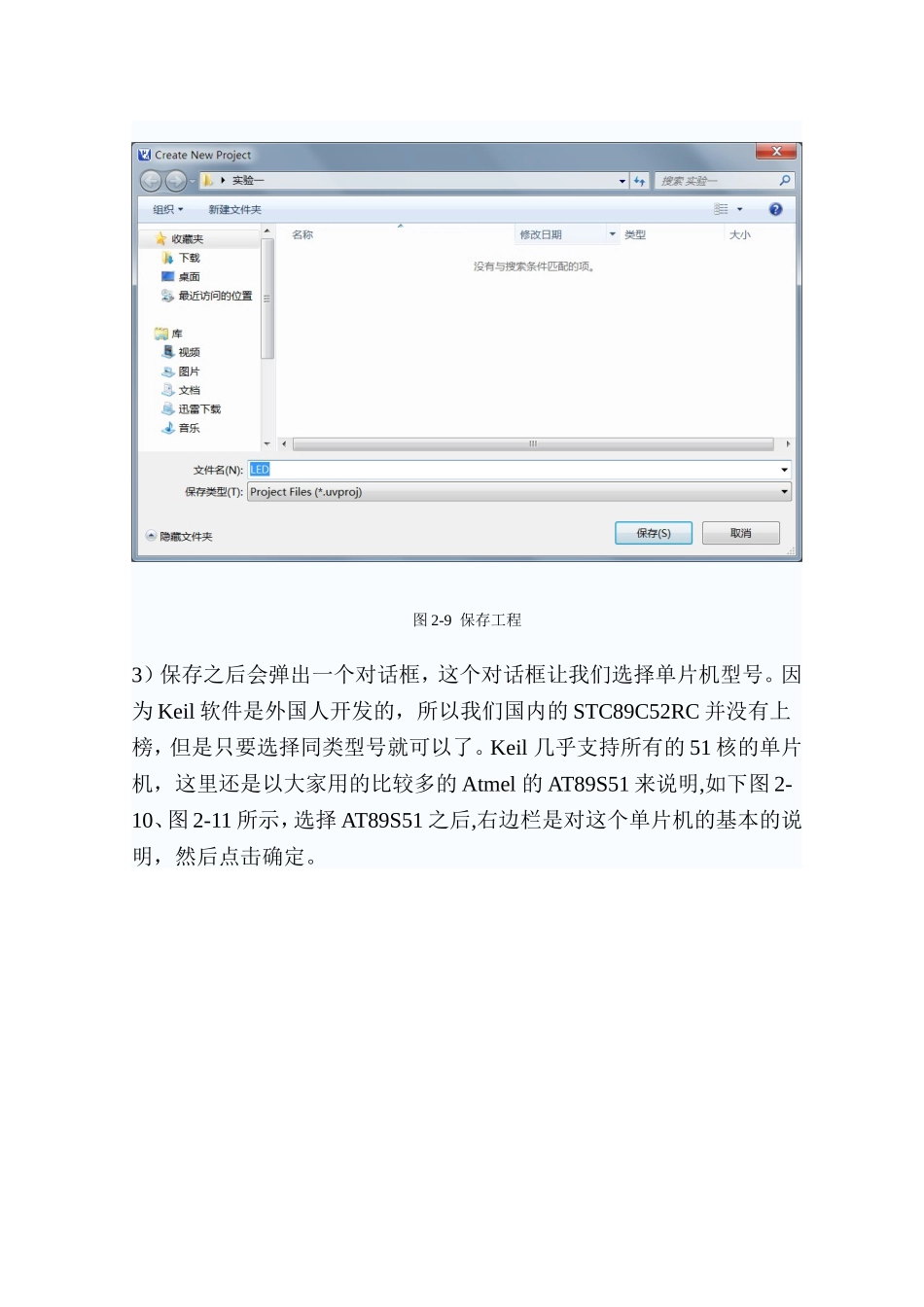

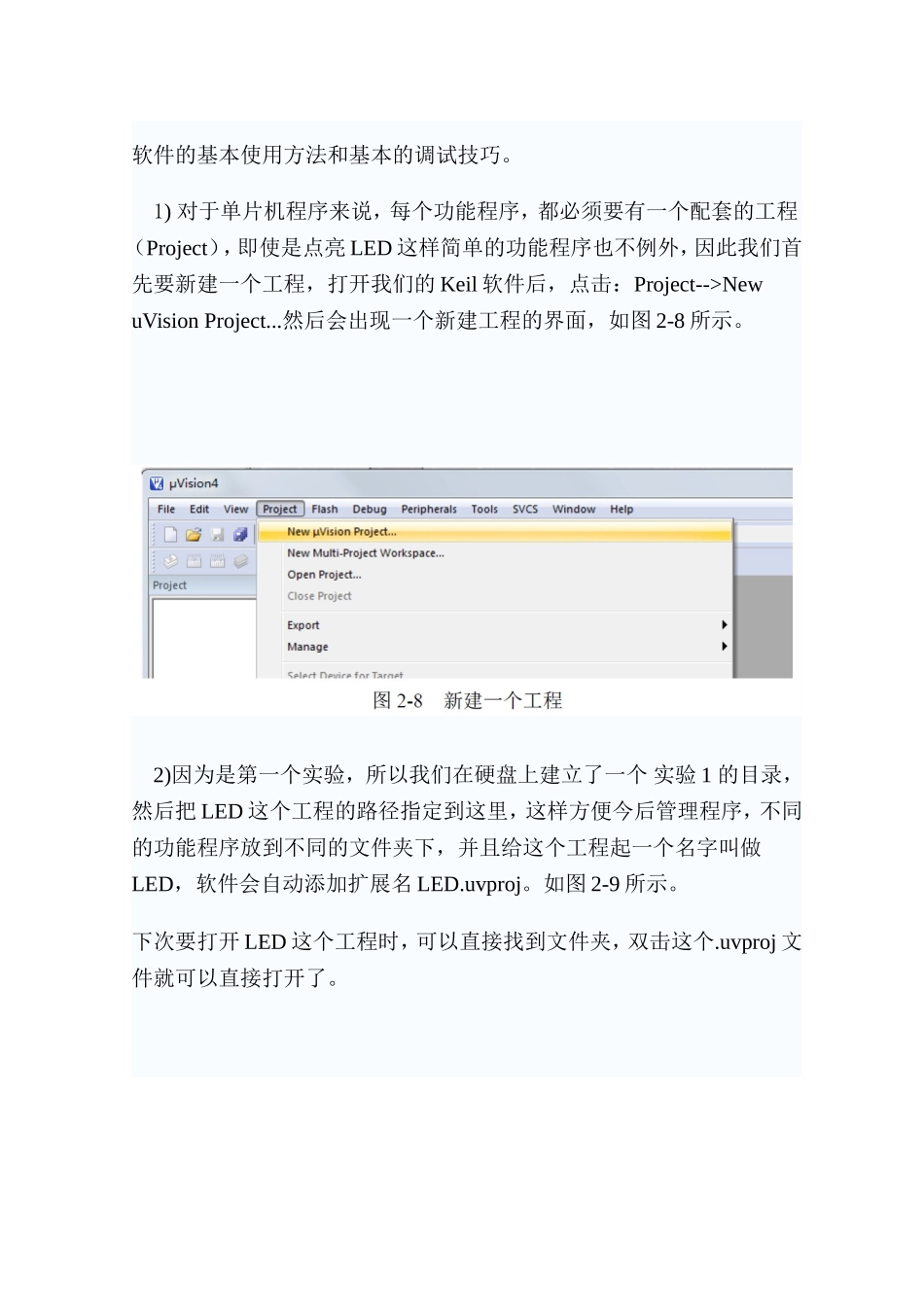

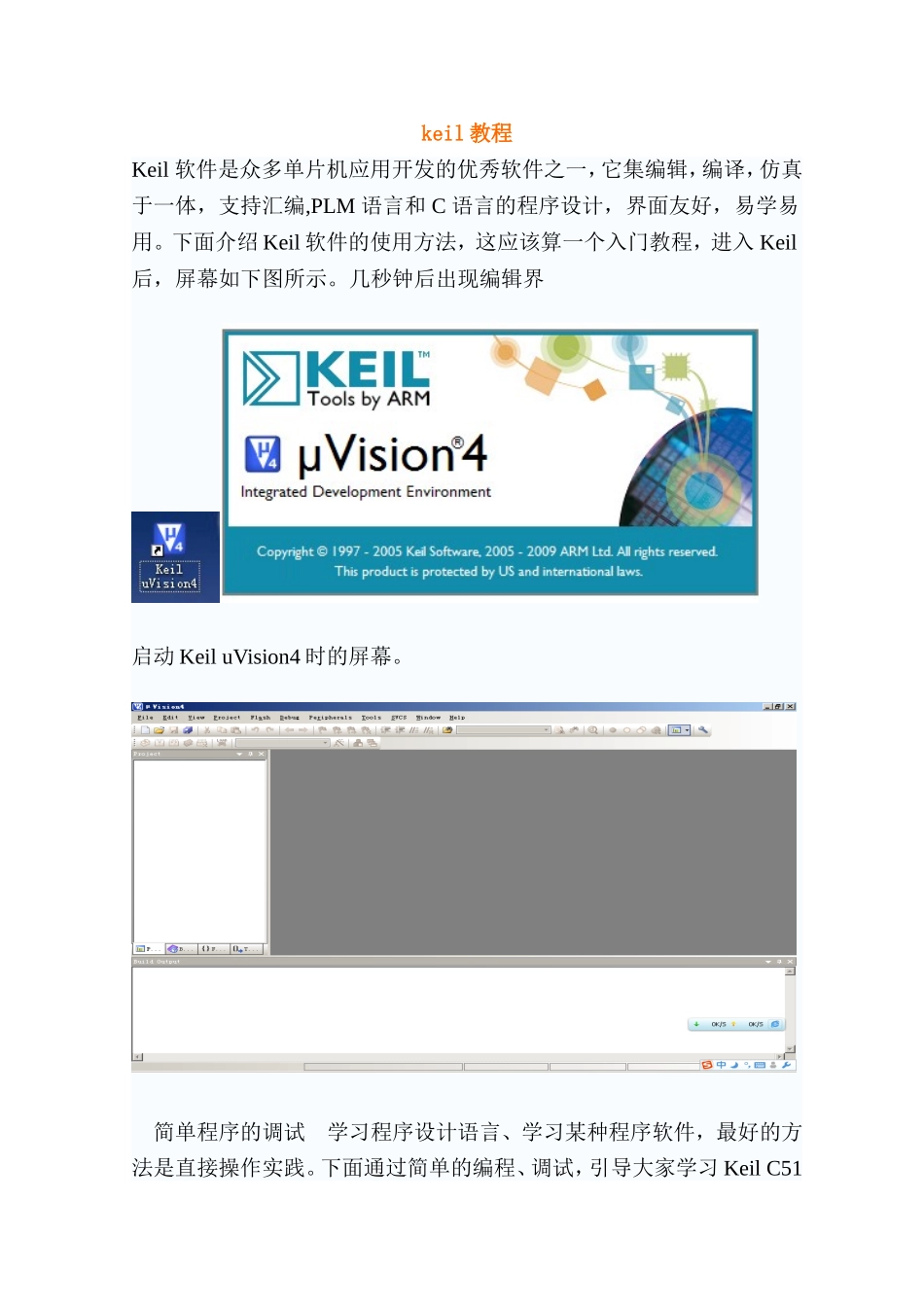

keil教程Keil软件是众多单片机应用开发的优秀软件之一，它集编辑，编译，仿真于一体，支持汇编,PLM语言和C语言的程序设计，界面友好，易学易用。下面介绍Keil软件的使用方法，这应该算一个入门教程，进入Keil后，屏幕如下图所示。几秒钟后出现编辑界启动KeiluVision4时的屏幕。简单程序的调试学习程序设计语言、学习某种程序软件，最好的方法是直接操作实践。下面通过简单的编程、调试，引导大家学习KeilC51软件的基本使用方法和基本的调试技巧。1)对于单片机程序来说，每个功能程序，都必须要有一个配套的工程（Project），即使是点亮LED这样简单的功能程序也不例外，因此我们首先要新建一个工程，打开我们的Keil软件后，点击：Project-->NewuVisionProject...然后会出现一个新建工程的界面，如图2-8所示。2)因为是第一个实验，所以我们在硬盘上建立了一个实验1的目录，然后把LED这个工程的路径指定到这里，这样方便今后管理程序，不同的功能程序放到不同的文件夹下，并且给这个工程起一个名字叫做LED，软件会自动添加扩展名LED.uvproj。如图2-9所示。下次要打开LED这个工程时，可以直接找到文件夹，双击这个.uvproj文件就可以直接打开了。图2-9保存工程3）保存之后会弹出一个对话框，这个对话框让我们选择单片机型号。因为Keil软件是外国人开发的，所以我们国内的STC89C52RC并没有上榜，但是只要选择同类型号就可以了。Keil几乎支持所有的51核的单片机，这里还是以大家用的比较多的Atmel的AT89S51来说明,如下图2-10、图2-11所示，选择AT89S51之后,右边栏是对这个单片机的基本的说明，然后点击确定。图2-10选择芯片公司图2-11选择具体芯片4）点击OK之后，会弹出一个对话框，如图2-12所示，每个工程都需要一段启动代码，如果点“否”编译器会自动处理这个问题，如果点“是”，这部分代码会提供给我们用户，我们就可以按需要自己去处理这部分代码，那这部分代码在我们初学51的这段时间内，一般是不需要去修改的，但是随着技术的提高和知识的扩展，我们就有可能会需要了解这块内容，因此这个地方我们选一下“是”，让这段代码出现，但是我们暂时不需要修改它，大家知道这么回事就可以了。当然也可以选否！图2-11启动代码选择这样工程就建立好了，如图2-12所示，如果我们点击Target1左边的加号，会出现我们刚才加入的初始化文件STARTUP.A51，这个我们先不管。图2-12工程文件到现在为止，我们还没有编写一句程序，下面开始编写我们的第一个程序。5)工程有了之后，我们要建立编写代码的文件，点击File-->New如图2-13，新建一个文件，也就是我们编写程序的平台。新建文件后屏幕如下图2-14所示图2-13新建文件图2-13新建文件后此时光标在编辑窗口里闪烁，这时可以键入用户的应用程序了，但笔者建议首先保存该空白的文件，然后点File-->Save或者直接点击那个Save的快捷键，可以保存文件，屏幕如下图2-14所示，在“文件名”栏右侧的编辑框中，键入欲使用的文件名，同时，必须键入正确的扩展名。用汇编语言编写程序，则扩展名必须为(.asm)。然后，单击“保存”按钮。图2-14保存文件6)现在我们就可以在我们建立好的文件中输入我们的程序代码了，在编写之前还有个工作要做。我们每做一个功能程序，必须要新建一个工程，一个工程代表了单片机要实现的一个功能。但是一个工程，有时候我们可以把我们的程序分多个文件写，所以每写一个文件，我们都要添加到我们所建立的工程中去，回到编辑界面后，单击“Target1”前面的“＋”号，鼠标右键点SourceGroup1，点AddFilestoGroup‘SourceGroup1’...，如图2-15。(或者双击SourceGroup1也可以)图2-15添加文件1然后单击“AddFiletoGroup‘SourceGroup1’”屏幕如下图所示，选择文件类型的三角形下拉，选择类型asmSourcefile图2-16添加文件2图2-17添加文件3选中LED.asm，然后单击“Add”屏幕，如图2-18所示（也可双击LED.asm）,注意只用Add一次，否则会提示已经存在，重复添加。如图2-19.图2-18添加文件3图2-19重复添加如图2-20，注意到“SourceGroup1”文件夹中多了一个子项“test.asm”了吗？子项的多少与所增加的源程序的多少相同。图2-19添加文件成功后...
