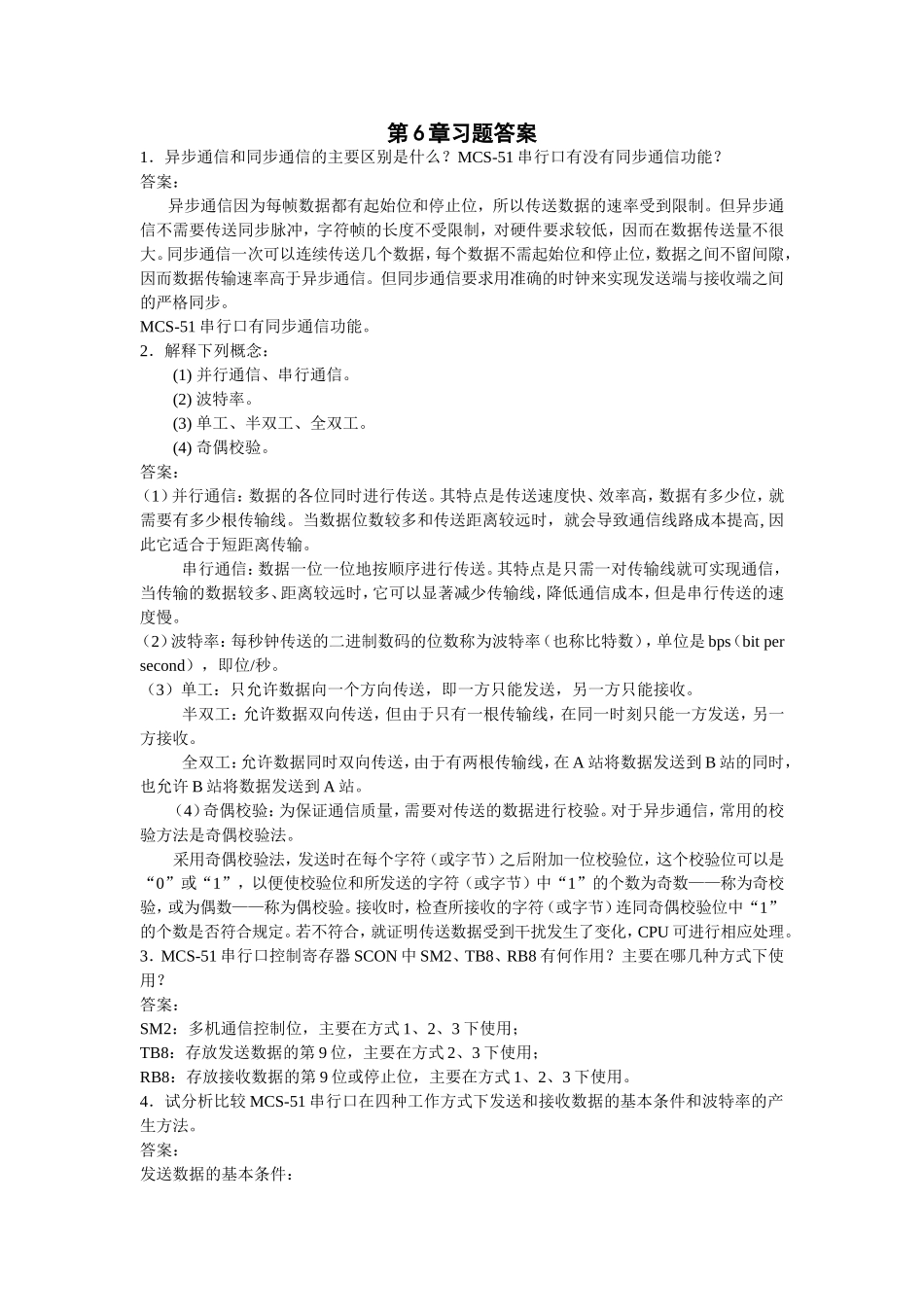

第6章习题答案1．异步通信和同步通信的主要区别是什么？MCS-51串行口有没有同步通信功能？答案：异步通信因为每帧数据都有起始位和停止位，所以传送数据的速率受到限制。但异步通信不需要传送同步脉冲，字符帧的长度不受限制，对硬件要求较低，因而在数据传送量不很大。同步通信一次可以连续传送几个数据，每个数据不需起始位和停止位，数据之间不留间隙，因而数据传输速率高于异步通信。但同步通信要求用准确的时钟来实现发送端与接收端之间的严格同步。MCS-51串行口有同步通信功能。2．解释下列概念：(1)并行通信、串行通信。(2)波特率。(3)单工、半双工、全双工。(4)奇偶校验。答案：（1）并行通信：数据的各位同时进行传送。其特点是传送速度快、效率高，数据有多少位，就需要有多少根传输线。当数据位数较多和传送距离较远时，就会导致通信线路成本提高,因此它适合于短距离传输。串行通信：数据一位一位地按顺序进行传送。其特点是只需一对传输线就可实现通信，当传输的数据较多、距离较远时，它可以显著减少传输线，降低通信成本，但是串行传送的速度慢。（2）波特率：每秒钟传送的二进制数码的位数称为波特率（也称比特数），单位是bps（bitpersecond），即位/秒。（3）单工：只允许数据向一个方向传送，即一方只能发送，另一方只能接收。半双工：允许数据双向传送，但由于只有一根传输线，在同一时刻只能一方发送，另一方接收。全双工：允许数据同时双向传送，由于有两根传输线，在A站将数据发送到B站的同时，也允许B站将数据发送到A站。（4）奇偶校验：为保证通信质量，需要对传送的数据进行校验。对于异步通信，常用的校验方法是奇偶校验法。采用奇偶校验法，发送时在每个字符（或字节）之后附加一位校验位，这个校验位可以是“0”或“1”，以便使校验位和所发送的字符（或字节）中“1”的个数为奇数——称为奇校验，或为偶数——称为偶校验。接收时，检查所接收的字符（或字节）连同奇偶校验位中“1”的个数是否符合规定。若不符合，就证明传送数据受到干扰发生了变化，CPU可进行相应处理。3．MCS-51串行口控制寄存器SCON中SM2、TB8、RB8有何作用？主要在哪几种方式下使用？答案：SM2：多机通信控制位，主要在方式1、2、3下使用；TB8：存放发送数据的第9位，主要在方式2、3下使用；RB8：存放接收数据的第9位或停止位，主要在方式1、2、3下使用。4．试分析比较MCS-51串行口在四种工作方式下发送和接收数据的基本条件和波特率的产生方法。答案：发送数据的基本条件：方式0、1、2、3：CPU执行一条将数据写入发送缓冲器SBUF的指令；接收数据的基本条件：方式0：用软件使REN=1（同时RI=0）；方式1：用软件使REN=1，一帧数据接收完毕后，必须同时满足以下两个条件：①RI=0；②SM2=0或接收到的停止位为1，这次接收才真正有效，将8位数据送入SBUF，停止位送RB8，置位RI。否则，这次接收到的数据将因不能装入SBUF而丢失。方式2、3：软件使REN=1，同时满足以下两个条件：①RI=0；②SM2=0或接收到的第9位数据为1（SM2=1），则这次接收有效，8位数据装入SBUF，第9位数据装入RB8，并由硬件置位RI。否则，接收的这一帧数据将丢失。波特率的产生方法：在方式0下，串行口的波特率是固定的，即波特率=fosc/12；在方式1、3下，串行口波特率由定时器T1的溢出率和SMOD值同时决定。相应公式为：波特率=2SMOD×T1溢出率/32；在方式2下，串行口的波特率可由PCON中的SMOD位控制：若使SMOD=0，则所选波特率为fosc/64；若使SMOD=1，则波特率为fosc/32。即5．为何T1用作串行口波特率发生器时常用模式2？若fosc=6MHz，试求出T1在模式2下可能产生的波特率的变化范围。答案：定时器T1作为波特率发生器可工作于模式0、模式1和模式2。其中模式2在T1溢出后可自动装入时间常数，避免了重装参数，因而在实际应用中除非波特率很低，一般都采用模式2。若fosc=6MHz，T1在模式2下可能产生的波特率的变化范围为：61.04bps～15625bps。6．简述多机通信原理。答案：当主机选中与其通信的从机后，只有该从机能够与主机通信，其他从机不能与主机进行数据交换,而只能准备接收主机发来的地址帧。上述要求是通过SCON寄存...
