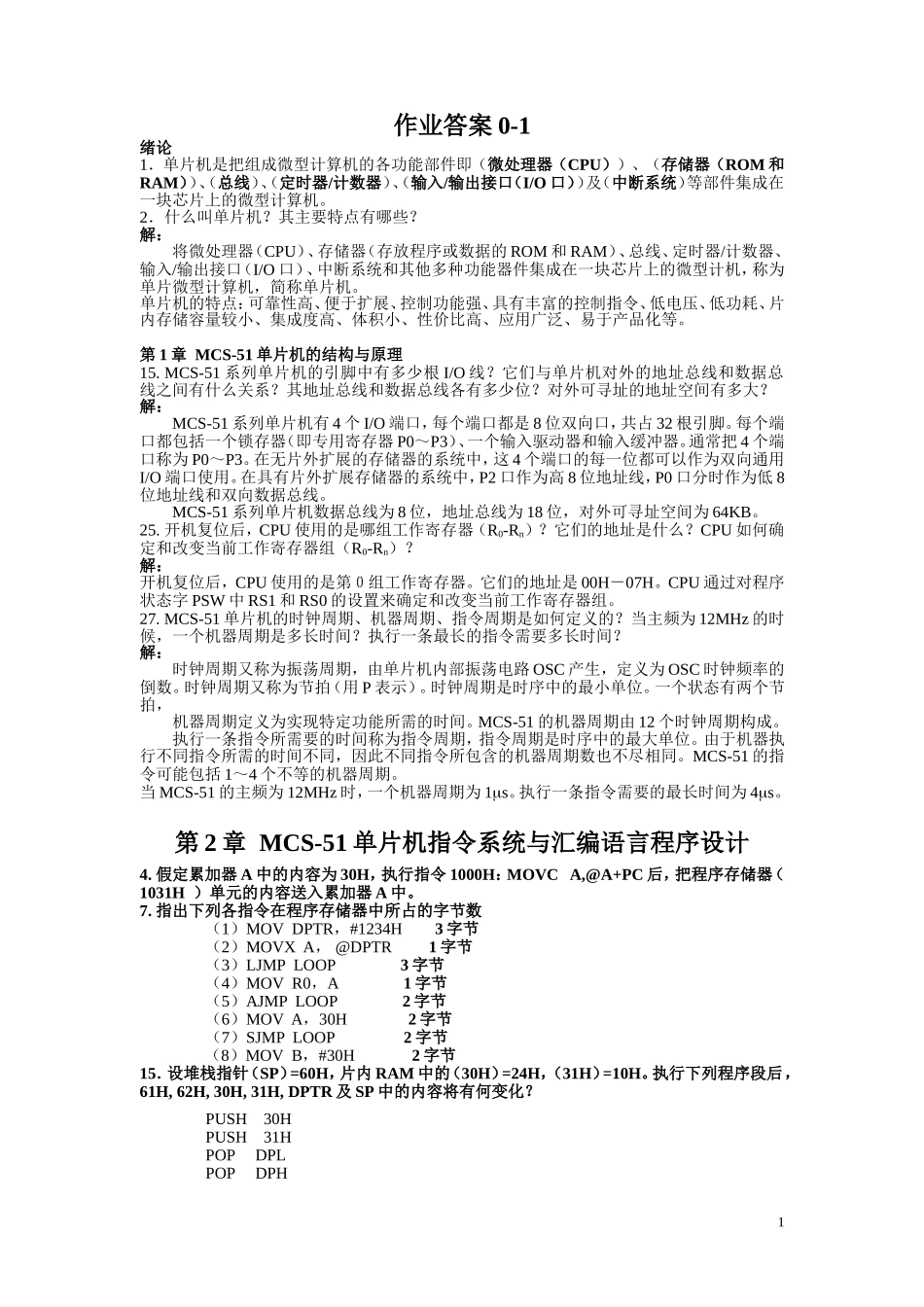

作业答案0-1绪论1．单片机是把组成微型计算机的各功能部件即（微处理器（CPU））、（存储器（ROM和RAM））、（总线）、（定时器/计数器）、（输入/输出接口（I/O口））及（中断系统）等部件集成在一块芯片上的微型计算机。2．什么叫单片机？其主要特点有哪些？解：将微处理器（CPU）、存储器（存放程序或数据的ROM和RAM）、总线、定时器/计数器、输入/输出接口（I/O口）、中断系统和其他多种功能器件集成在一块芯片上的微型计机，称为单片微型计算机，简称单片机。单片机的特点：可靠性高、便于扩展、控制功能强、具有丰富的控制指令、低电压、低功耗、片内存储容量较小、集成度高、体积小、性价比高、应用广泛、易于产品化等。第1章MCS-51单片机的结构与原理15.MCS-51系列单片机的引脚中有多少根I/O线？它们与单片机对外的地址总线和数据总线之间有什么关系？其地址总线和数据总线各有多少位？对外可寻址的地址空间有多大？解：MCS-51系列单片机有4个I/O端口，每个端口都是8位双向口，共占32根引脚。每个端口都包括一个锁存器（即专用寄存器P0～P3）、一个输入驱动器和输入缓冲器。通常把4个端口称为P0～P3。在无片外扩展的存储器的系统中，这4个端口的每一位都可以作为双向通用I/O端口使用。在具有片外扩展存储器的系统中，P2口作为高8位地址线，P0口分时作为低8位地址线和双向数据总线。MCS-51系列单片机数据总线为8位，地址总线为18位，对外可寻址空间为64KB。25.开机复位后，CPU使用的是哪组工作寄存器（R0-Rn）？它们的地址是什么？CPU如何确定和改变当前工作寄存器组（R0-Rn）？解：开机复位后，CPU使用的是第０组工作寄存器。它们的地址是00H－07H。CPU通过对程序状态字PSW中RS1和RS0的设置来确定和改变当前工作寄存器组。27.MCS-51单片机的时钟周期、机器周期、指令周期是如何定义的？当主频为12MHz的时候，一个机器周期是多长时间？执行一条最长的指令需要多长时间？解：时钟周期又称为振荡周期，由单片机内部振荡电路OSC产生，定义为OSC时钟频率的倒数。时钟周期又称为节拍（用P表示）。时钟周期是时序中的最小单位。一个状态有两个节拍，机器周期定义为实现特定功能所需的时间。MCS-51的机器周期由12个时钟周期构成。执行一条指令所需要的时间称为指令周期，指令周期是时序中的最大单位。由于机器执行不同指令所需的时间不同，因此不同指令所包含的机器周期数也不尽相同。MCS-51的指令可能包括1～4个不等的机器周期。当MCS-51的主频为12MHz时，一个机器周期为1s。执行一条指令需要的最长时间为4s。第2章MCS-51单片机指令系统与汇编语言程序设计4.假定累加器A中的内容为30H，执行指令1000H：MOVCA,@A+PC后，把程序存储器（1031H）单元的内容送入累加器A中。7.指出下列各指令在程序存储器中所占的字节数（1）MOVDPTR，#1234H3字节（2）MOVXA，@DPTR1字节（3）LJMPLOOP3字节（4）MOVR0，A1字节（5）AJMPLOOP2字节（6）MOVA，30H2字节（7）SJMPLOOP2字节（8）MOVB，#30H2字节15．设堆栈指针（SP）=60H，片内RAM中的（30H）=24H，（31H）=10H。执行下列程序段后，61H,62H,30H,31H,DPTR及SP中的内容将有何变化？PUSH30HPUSH31HPOPDPLPOPDPH1MOV30H,#00HMOV31H,#0FFH解：结果为：61H、62H单元为堆栈单元，其内容已被弹出栈。(30H)=00H(31H)=0FFH(DPTR)=2410H(SP)=60H17．完成以下的数据传送过程（1）R1的内容传送到R0。（2）片外RAM20H单元的内容送R0。（3）片外RAM20H单元的内容送片内RAM20H单元。（4）片外RAM1000H单元的内容送片内RAM20H单元。（5）ROM2000H单元的内容送R0。（6）ROM2000H单元的内容送片内RAM20H单元。（7）ROM2000H单元的内容送片外RAM20H单元。解:（1）R1的内容传送到R0；MOVA,R1MOVR0,A（2）片外RAM20H单元内容送R0；MOVR1,#20HMOVXA,@R1MOVR0,A（3）片外RAM20H单元的内容送片内RAM20H单元；MOVR0,#20HMOVXA,@R0MOV20H,A（4）片外RAM1000H单元的内容送片内RAM20H单元；MOVDPTR,#1000HMOVXA,@DPTRMOV20H,A（5）ROM2000H单元的内容送R0单元；CLRAMOVDPTR,#2000HMOVCA,@A+DPTRMOVR0,A（6）ROM2000H单元的内容送片内RAM20H单元；CLRAMOVDPTR,#2000HMOVC...
