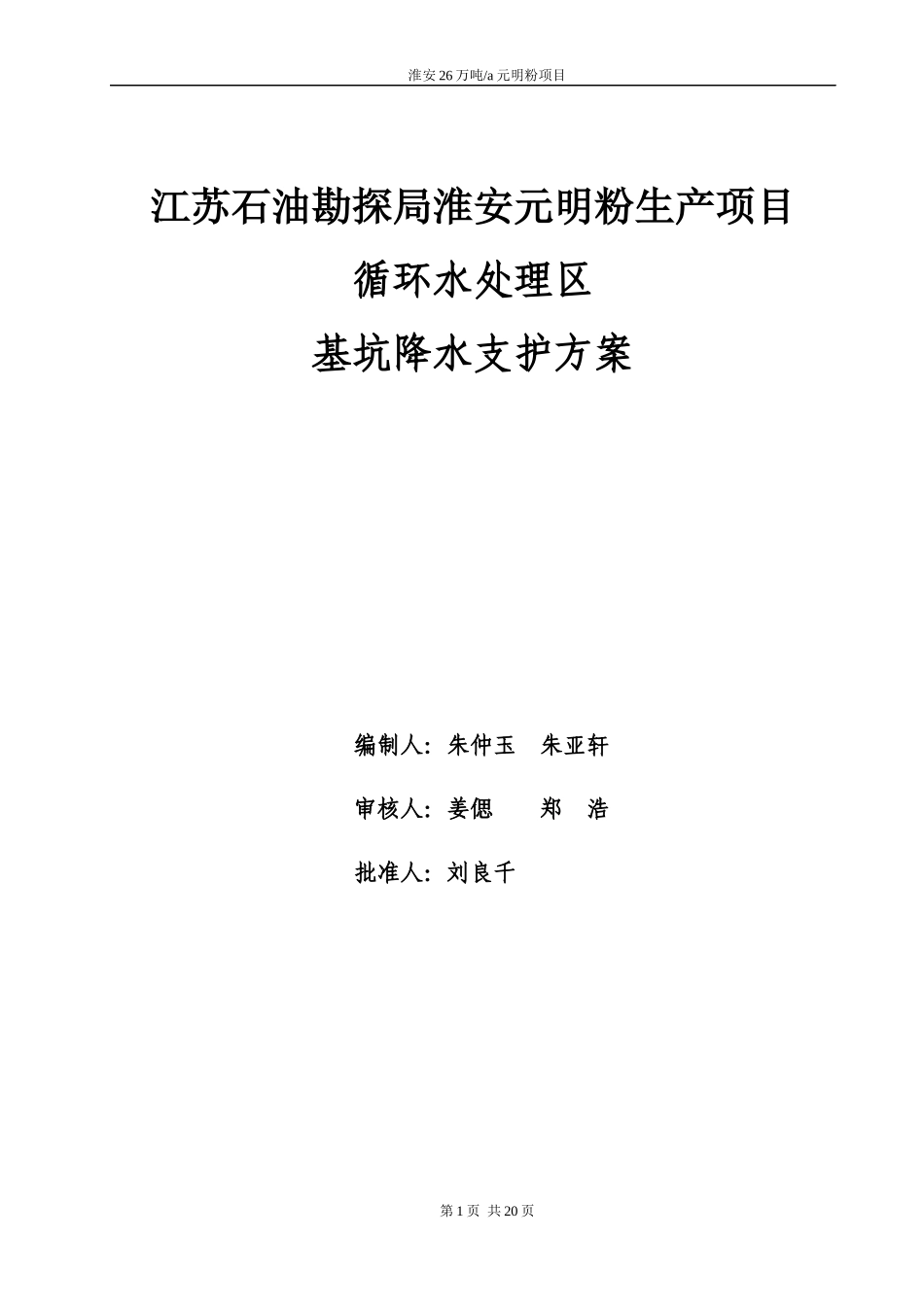

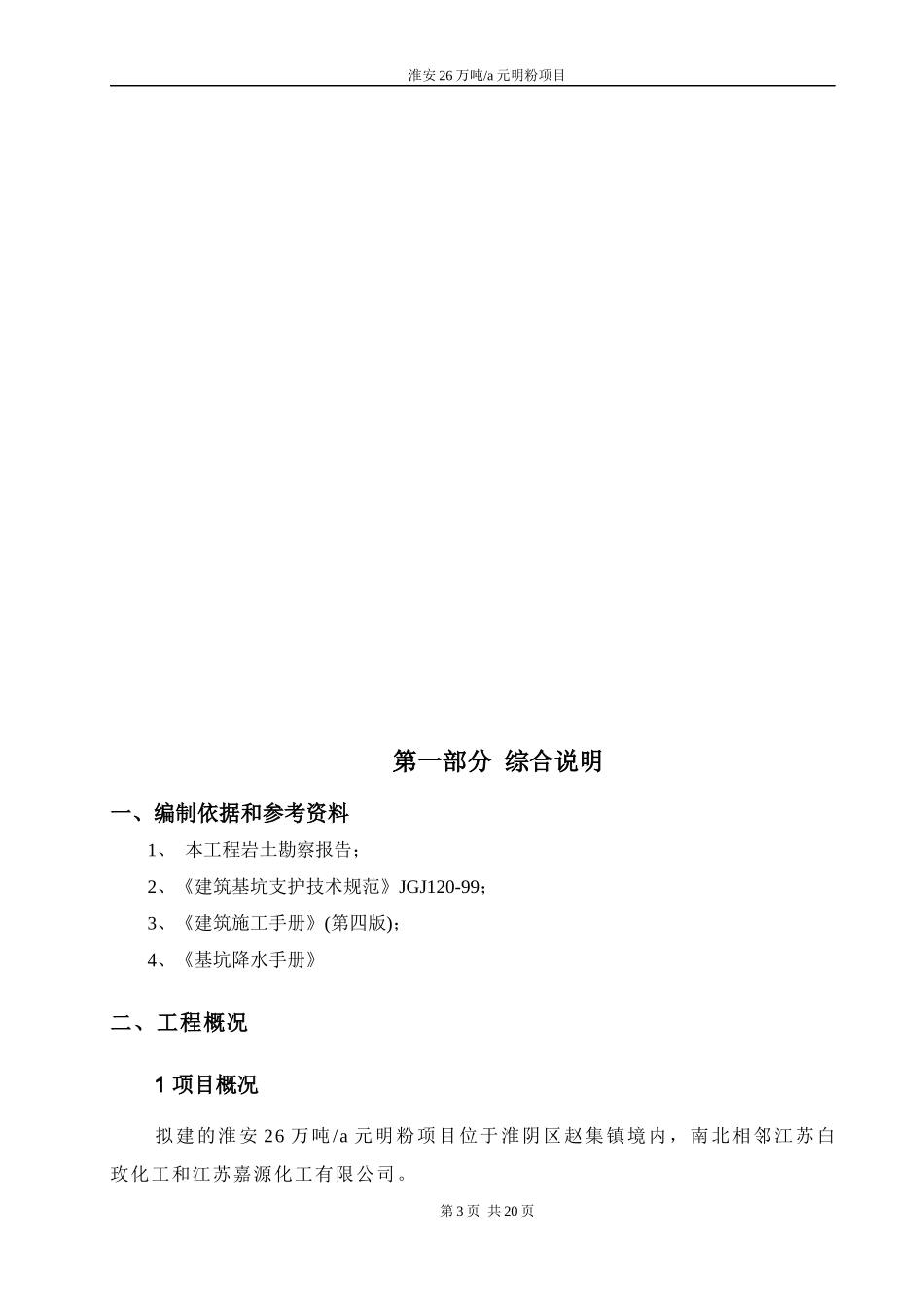

淮安26万吨/a元明粉项目江苏石油勘探局淮安元明粉生产项目循环水处理区基坑降水支护方案编制人:朱仲玉朱亚轩审核人:姜偲郑浩批准人:刘良千第1页共20页淮安26万吨/a元明粉项目江苏石油勘探局油田建设处淮安元明粉项目部二O一一年八月十四日目录第一部分:综合说明………………………………………………………1第二部分:施工技术概述…………………………………………………7第五部分:计算书…………………………………………………………21第六部分:附图………………………………………………………23第2页共20页淮安26万吨/a元明粉项目第一部分综合说明一、编制依据和参考资料1、本工程岩土勘察报告;2、《建筑基坑支护技术规范》JGJ120-99;3、《建筑施工手册》(第四版);4、《基坑降水手册》二、工程概况1项目概况拟建的淮安26万吨/a元明粉项目位于淮阴区赵集镇境内,南北相邻江苏白玫化工和江苏嘉源化工有限公司。第3页共20页淮安26万吨/a元明粉项目2基坑安全等级本工程基坑周边环境条件相对简单;破坏后果不严重;基坑最大开挖最深处为4.8米;工程地质条件较复杂;地下水位在基坑开挖面以上、条件较复杂,对施工影响较严重。建议基坑工程安全等级采用二级。三、地质资料根据江苏石油勘探局勘察设计研究院提出的《江苏苏石油勘探局淮安26万吨/a元明粉岩土工程勘察报告》,该场区的工程与水文地质条件如下:1地形地貌场地地貌类型属黄泛冲积平原,拟建场地主要为农田,地面高程一般在14.10~14.50米左右,较为平坦;勘察深度内的地下水主要为浅层孔隙潜水,主要赋存于1层耕土、2层粉土及3层粉土夹杂粉质粘土、4层淤泥夹杂粉土的空隙中。富水性一般,透水性较弱,主要受大气降水补给,蒸发为主要排泄途径。勘察期间,在钻孔中测得的地下水位高程在12.70-13.80米之间。水位年变幅1.0米左右。2岩土层分布及其特征根据勘察揭示的土层结构,基坑开挖影响深度范围内的地层分布如下:第4页共20页淮安26万吨/a元明粉项目1层:耕土(),灰黄色,松散,湿,为近代人工推积土地,较多植物根茎等。层厚0.5~0.5m,层底标高为14.50~14.00米。2层:粉土(Q4al),灰黄或暗黄色,稍密,摇震反应迅速,无光泽,干强度及韧性低;层厚2.6~1.5m,层底标高为14.00~13.50米。3层:粉土夹杂粉质粘土,灰黄色,湿,夹杂粉质粘土,干强度低,中等压缩性,低韧性,摇震反应迅速,无光泽。层厚2.8~1.4m,层底标高为12.20~10.90米。4层:淤泥夹粉土(Q4al)。黄褐色,流塑状,高压缩性,夹淤泥质粘土,摇震反应迅速,无光泽,韧性低。层厚3.6~2.1m,层底标高为10.2~9.20米。5层:粉质粘土夹杂粘土(Q4al)。灰黄色,中密,湿,夹多层可塑状粉质粘土和硬塑状粉质粘土,含较多姜结石,干强度低,中等压缩性,低韧性,摇震反应慢,稍有光泽。层厚2.4~0.9m,层底标高为7.40~6.10米。四、降水与支护方案1编制依据(1)基本资料:a、根据江苏石油勘探局勘察设计研究院提出的《江苏苏石油勘探局淮安26万吨/a元明粉岩土工程勘察报告》以及项目总平面布置图。(2)有关规范、规程:a、《建筑基坑支护技术规程》JGJ120-99b、《建筑基坑工程技术规范》YB9258-97c、《建筑地基基础设计规范》GB50007-2002d、《建筑结构荷载规范》(2005年版)GB50009-2001e、《建筑地基基础工程施工质量验收规范》GB50202-2002mlQ4第5页共20页淮安26万吨/a元明粉项目f、其他有关规范、规程。(3)计算参数地层编号含水率重度固结快剪参透系数ωγCФK%KN/m3KPao(cm/s)131.218.918.012.02*10-5229.425.213.529.65.4*10-5339.726.815.224.02*10-5428.144.714.82.12*10-52基本情况本项目部拟对本工程水泵房、冷却塔、清水池、废水池基坑进行基坑降水及基坑支护。综合考虑该工程的特点如下:(1)地质条件:冷却塔、清水池、水泵房、废水池底板位于3层土内,潜水含水层。(2)支护结构体系稳定性:考虑优先选用具有成熟经验的支护形式,满足基坑支护整体稳定性的要求,尽量减小对周边环境及已建实施的影响;(3)在保证基坑及周边环境安全稳定条件下尽量节约工程造价;根据本工程基坑的开挖深度和面积,为降低工程造价,须选...
