单片微型计算机原理与接口技术-高锋版-课后答案全集VIP免费

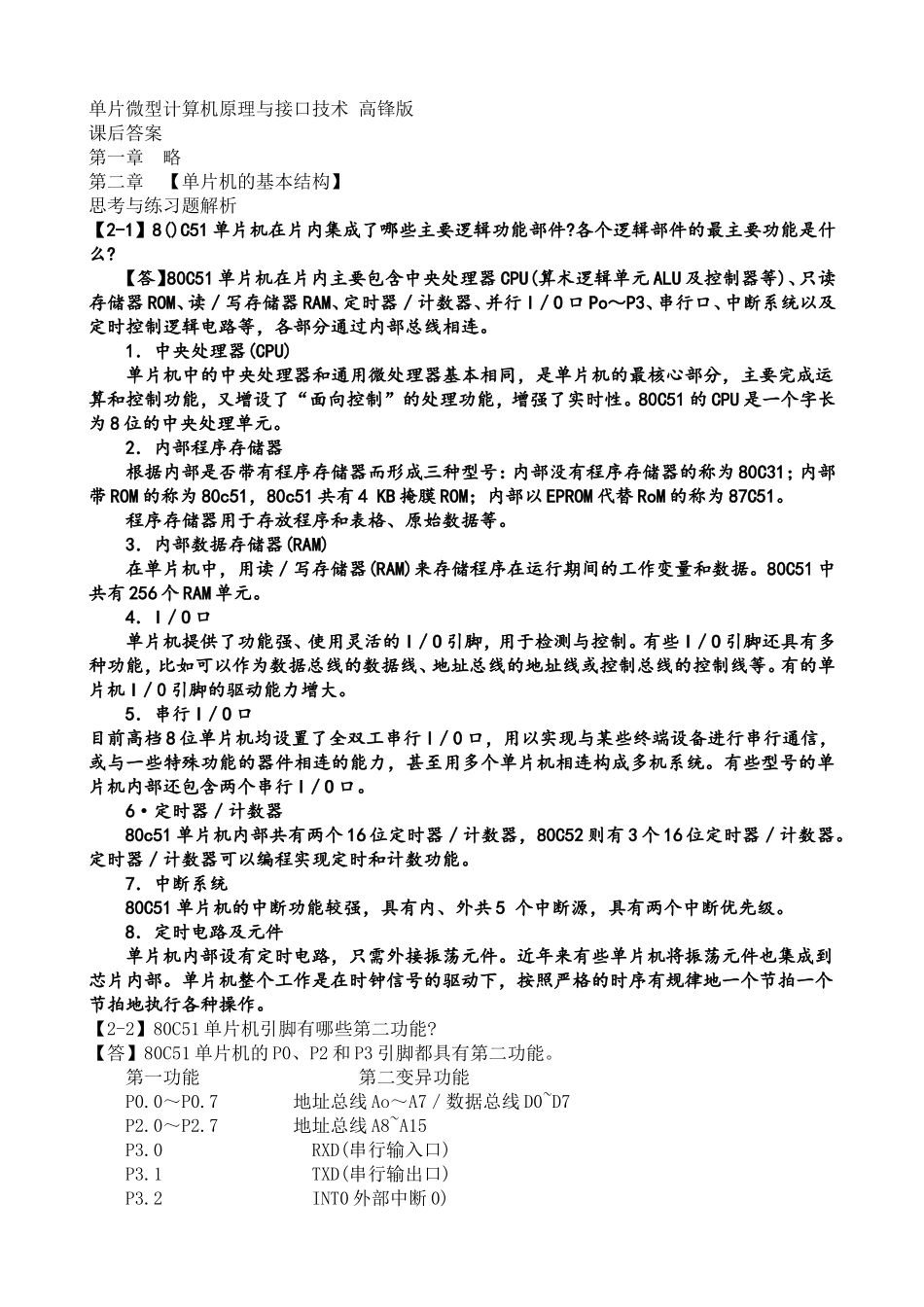

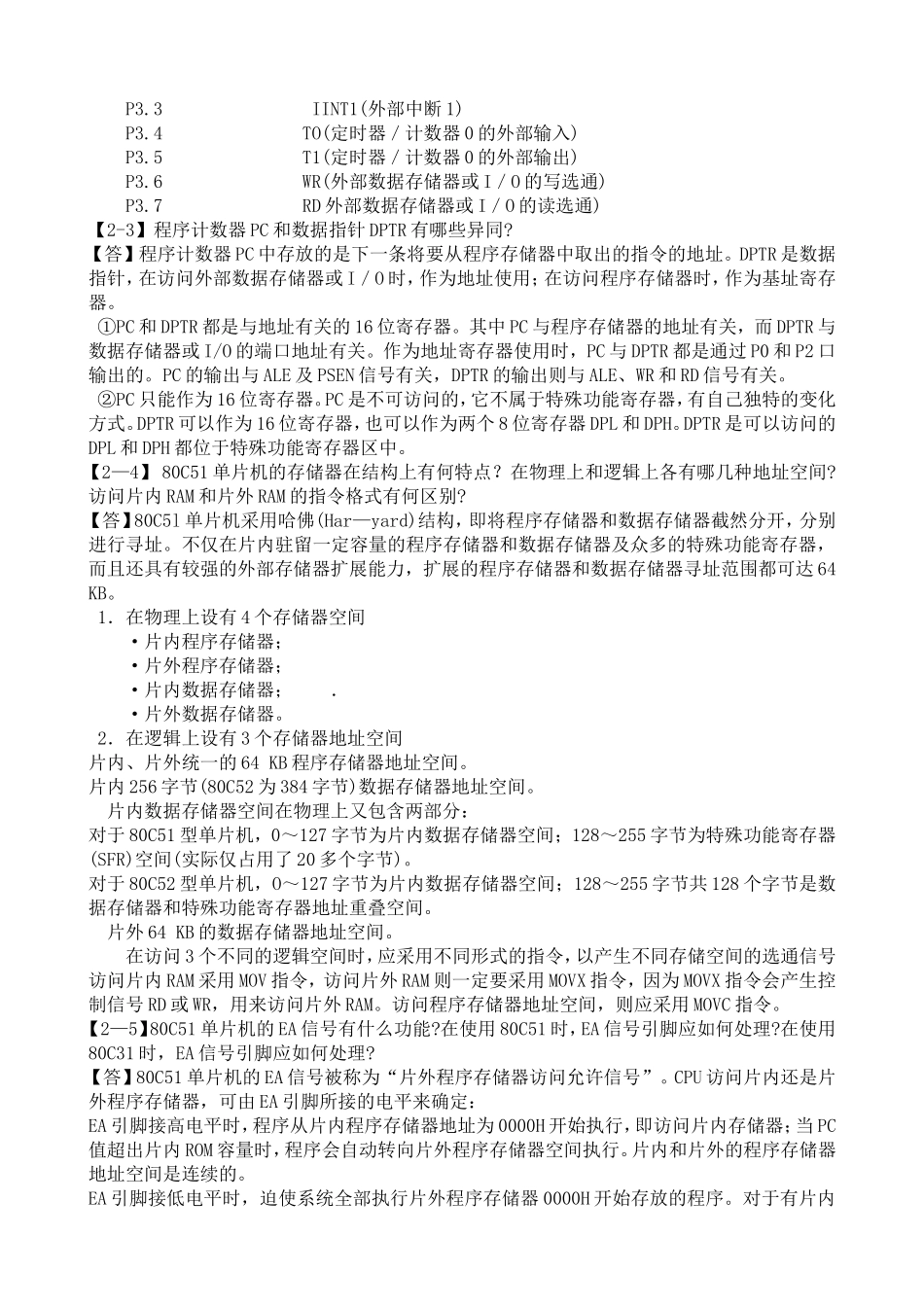

单片微型计算机原理与接口技术高锋版课后答案第一章略第二章【单片机的基本结构】思考与练习题解析【2-1】8()C51单片机在片内集成了哪些主要逻辑功能部件?各个逻辑部件的最主要功能是什么?【答】80C51单片机在片内主要包含中央处理器CPU(算术逻辑单元ALU及控制器等)、只读存储器ROM、读／写存储器RAM、定时器／计数器、并行I／O口Po～P3、串行口、中断系统以及定时控制逻辑电路等，各部分通过内部总线相连。1．中央处理器(CPU)单片机中的中央处理器和通用微处理器基本相同，是单片机的最核心部分，主要完成运算和控制功能，又增设了“面向控制”的处理功能，增强了实时性。80C51的CPU是一个字长为8位的中央处理单元。2．内部程序存储器根据内部是否带有程序存储器而形成三种型号：内部没有程序存储器的称为80C31；内部带ROM的称为80c51，80c51共有4KB掩膜ROM；内部以EPROM代替RoM的称为87C51。程序存储器用于存放程序和表格、原始数据等。3．内部数据存储器(RAM)在单片机中，用读／写存储器(RAM)来存储程序在运行期间的工作变量和数据。80C51中共有256个RAM单元。4．I／O口单片机提供了功能强、使用灵活的I／O引脚，用于检测与控制。有些I／O引脚还具有多种功能，比如可以作为数据总线的数据线、地址总线的地址线或控制总线的控制线等。有的单片机I／0引脚的驱动能力增大。5．串行I／O口目前高档8位单片机均设置了全双工串行I／0口，用以实现与某些终端设备进行串行通信，或与一些特殊功能的器件相连的能力，甚至用多个单片机相连构成多机系统。有些型号的单片机内部还包含两个串行I／O口。6·定时器／计数器80c51单片机内部共有两个16位定时器／计数器，80C52则有3个16位定时器／计数器。定时器／计数器可以编程实现定时和计数功能。7．中断系统80C51单片机的中断功能较强，具有内、外共5个中断源，具有两个中断优先级。8．定时电路及元件单片机内部设有定时电路，只需外接振荡元件。近年来有些单片机将振荡元件也集成到芯片内部。单片机整个工作是在时钟信号的驱动下，按照严格的时序有规律地一个节拍一个节拍地执行各种操作。【2-2】80C51单片机引脚有哪些第二功能?【答】80C51单片机的P0、P2和P3引脚都具有第二功能。第一功能第二变异功能P0.0～P0.7地址总线Ao～A7／数据总线D0~D7P2.0～P2.7地址总线A8~A15P3.0RXD(串行输入口)P3.1TXD(串行输出口)P3.2INT0外部中断0)P3.3IINT1(外部中断1)P3.4TO(定时器／计数器0的外部输入)P3.5T1(定时器／计数器0的外部输出)P3.6WR(外部数据存储器或I／O的写选通)P3.7RD外部数据存储器或I／O的读选通)【2-3】程序计数器PC和数据指针DPTR有哪些异同?【答】程序计数器PC中存放的是下一条将要从程序存储器中取出的指令的地址。DPTR是数据指针，在访问外部数据存储器或I／O时，作为地址使用；在访问程序存储器时，作为基址寄存器。①PC和DPTR都是与地址有关的16位寄存器。其中PC与程序存储器的地址有关，而DPTR与数据存储器或I/O的端口地址有关。作为地址寄存器使用时，PC与DPTR都是通过P0和P2口输出的。PC的输出与ALE及PSEN信号有关，DPTR的输出则与ALE、WR和RD信号有关。②PC只能作为16位寄存器。PC是不可访问的，它不属于特殊功能寄存器，有自己独特的变化方式。DPTR可以作为16位寄存器，也可以作为两个8位寄存器DPL和DPH。DPTR是可以访问的DPL和DPH都位于特殊功能寄存器区中。【2—4】80C51单片机的存储器在结构上有何特点？在物理上和逻辑上各有哪几种地址空间?访问片内RAM和片外RAM的指令格式有何区别?【答】80C5l单片机采用哈佛(Har—yard)结构，即将程序存储器和数据存储器截然分开，分别进行寻址。不仅在片内驻留一定容量的程序存储器和数据存储器及众多的特殊功能寄存器，而且还具有较强的外部存储器扩展能力，扩展的程序存储器和数据存储器寻址范围都可达64KB。1．在物理上设有4个存储器空间·片内程序存储器；·片外程序存储器；·片内数据存储器；．·片外数据存储器。2．在逻辑上设有3个存储器地址空间片内、片外统一的64KB程序存储器地址空间。片内256字节(80C52为384字节)数据存储器地址空间。片内数据存储器空间在物理上又包含两...
