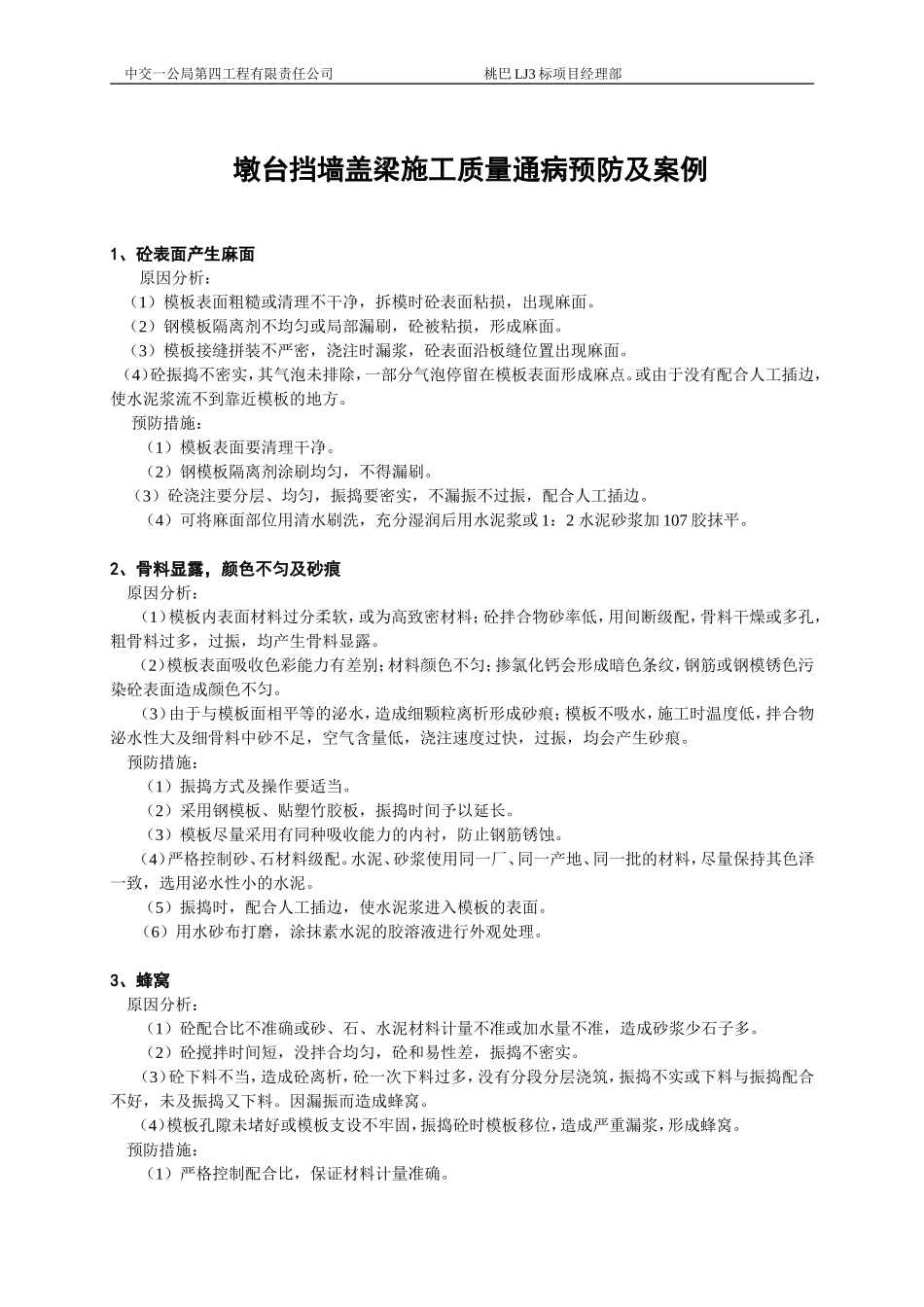

中交一公局第四工程有限责任公司桃巴LJ3标项目经理部墩台挡墙盖梁施工质量通病预防及案例中交一公局第四工程有限责任公司桃巴LJ3标项目经理部中交一公局第四工程有限责任公司桃巴LJ3标项目经理部墩台挡墙盖梁施工质量通病预防及案例1、砼表面产生麻面原因分析：（1）模板表面粗糙或清理不干净，拆模时砼表面粘损，出现麻面。（2）钢模板隔离剂不均匀或局部漏刷，砼被粘损，形成麻面。（3）模板接缝拼装不严密，浇注时漏浆，砼表面沿板缝位置出现麻面。（4）砼振捣不密实，其气泡未排除，一部分气泡停留在模板表面形成麻点。或由于没有配合人工插边，使水泥浆流不到靠近模板的地方。预防措施：（1）模板表面要清理干净。（2）钢模板隔离剂涂刷均匀，不得漏刷。（3）砼浇注要分层、均匀，振捣要密实，不漏振不过振，配合人工插边。（4）可将麻面部位用清水刷洗，充分湿润后用水泥浆或1：2水泥砂浆加107胶抹平。2、骨料显露，颜色不匀及砂痕原因分析：（1）模板内表面材料过分柔软，或为高致密材料；砼拌合物砂率低，用间断级配，骨料干燥或多孔，粗骨料过多，过振，均产生骨料显露。（2）模板表面吸收色彩能力有差别；材料颜色不匀；掺氯化钙会形成暗色条纹，钢筋或钢模锈色污染砼表面造成颜色不匀。（3）由于与模板面相平等的泌水，造成细颗粒离析形成砂痕；模板不吸水，施工时温度低，拌合物泌水性大及细骨料中砂不足，空气含量低，浇注速度过快，过振，均会产生砂痕。预防措施：（1）振捣方式及操作要适当。（2）采用钢模板、贴塑竹胶板，振捣时间予以延长。（3）模板尽量采用有同种吸收能力的内衬，防止钢筋锈蚀。（4）严格控制砂、石材料级配。水泥、砂浆使用同一厂、同一产地、同一批的材料，尽量保持其色泽一致，选用泌水性小的水泥。（5）振捣时，配合人工插边，使水泥浆进入模板的表面。（6）用水砂布打磨，涂抹素水泥的胶溶液进行外观处理。3、蜂窝原因分析：（1）砼配合比不准确或砂、石、水泥材料计量不准或加水量不准，造成砂浆少石子多。（2）砼搅拌时间短，没拌合均匀，砼和易性差，振捣不密实。（3）砼下料不当，造成砼离析，砼一次下料过多，没有分段分层浇筑，振捣不实或下料与振捣配合不好，未及振捣又下料。因漏振而造成蜂窝。（4）模板孔隙未堵好或模板支设不牢固，振捣砼时模板移位，造成严重漏浆，形成蜂窝。预防措施：（1）严格控制配合比，保证材料计量准确。中交一公局第四工程有限责任公司桃巴LJ3标项目经理部（2）砼要拌合均匀，搅拌时间不得少于规定的时间。（3）砼自由倾落高度要少于2m，超过上述高度时，采取串筒、溜槽等措施下料。（4）砼的振捣分层捣固，振捣间距要适当，必须掌握好每一插振的振捣时间。振捣器至模板的距离，不应大于振捣器有效作用半径的1/2。（5）小蜂窝可先用水冲洗干净，然后用1：2或1：2.5水泥砂浆修补；大蜂窝先将松动石子和突出颗粒剔除，尽量剔成喇叭口，然后用清水冲洗干净湿透，再用高一等级的砼捣实，加强养护。4、裂缝或裂纹原因分析：（1）碎石、砂等不合格或被污染。（2）配合比选择不合适，缺浆离析。（3）砼浇注方法不当。（4）养生不够。（5）空气干燥，表面失水过快新浇砼里外温差悬殊。预防措施：（1）选用合格的地材，并确保地材不被污染。（2）选择合适的配合比，掺加粉煤灰，改善砼的和易性，减少水化热（3）墩身砼的坍落度选择5～8cm左右的砼，减小水灰比。利用吊车提升，利用串筒或直接将吊斗吊至墩身内，杜绝离析现象。（4）采用塑料薄膜覆裹养生。案例分析1、案例背景某单位预制梁场，在刚投入生产时，预制梁外观质量差，混凝土腹板部分部位存在蜂窝麻面现象，甚至有大小约3cm的空洞存在。2、事故原因调查混凝土表面出现蜂窝麻面、空洞漏筋的现象是混凝土工程经常发生的质量问题，被成为混凝土的质量通病，因其表现直观，问题的确认并不困难。3、事故原因分析（1）、混凝土为C50耐久性混凝土，胶凝材料为490kg/m3,含气量达3.8%，尽管坍落度210mm，但混凝土粘稠，流动慢；（2）、预制梁钢筋稠密，间距小，箱梁腹板较高，厚度较薄，在底板与腹板连接部位钢筋密，又布置有预应力筋使得腹板混凝土浇注时不易...
