电气质量通病防治措施VIP免费

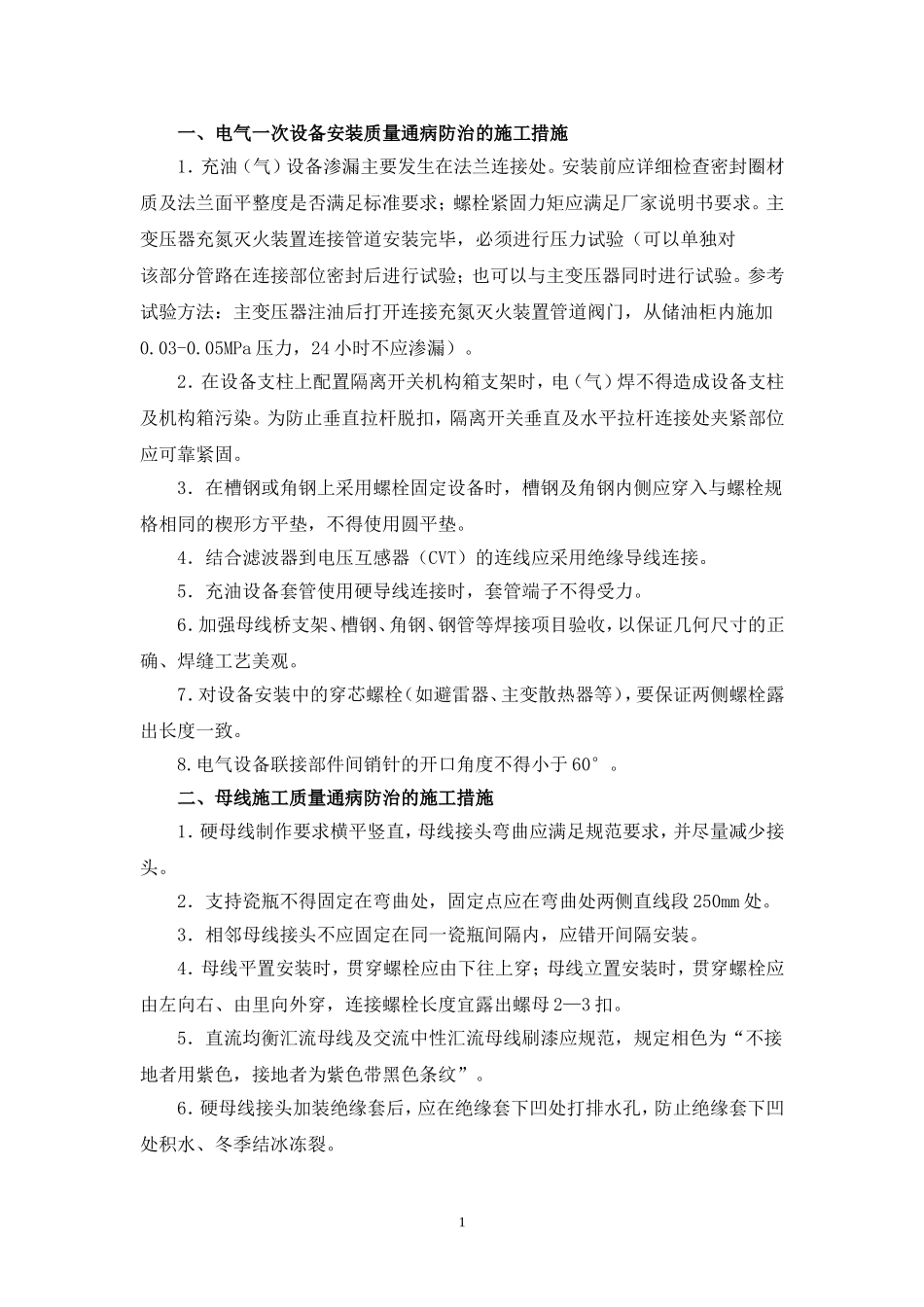

一、电气一次设备安装质量通病防治的施工措施1．充油（气）设备渗漏主要发生在法兰连接处。安装前应详细检查密封圈材质及法兰面平整度是否满足标准要求；螺栓紧固力矩应满足厂家说明书要求。主变压器充氮灭火装置连接管道安装完毕，必须进行压力试验（可以单独对该部分管路在连接部位密封后进行试验；也可以与主变压器同时进行试验。参考试验方法：主变压器注油后打开连接充氮灭火装置管道阀门，从储油柜内施加0.03-0.05MPa压力，24小时不应渗漏）。2．在设备支柱上配置隔离开关机构箱支架时，电（气）焊不得造成设备支柱及机构箱污染。为防止垂直拉杆脱扣，隔离开关垂直及水平拉杆连接处夹紧部位应可靠紧固。3．在槽钢或角钢上采用螺栓固定设备时，槽钢及角钢内侧应穿入与螺栓规格相同的楔形方平垫，不得使用圆平垫。4．结合滤波器到电压互感器（CVT）的连线应采用绝缘导线连接。5．充油设备套管使用硬导线连接时，套管端子不得受力。6．加强母线桥支架、槽钢、角钢、钢管等焊接项目验收，以保证几何尺寸的正确、焊缝工艺美观。7．对设备安装中的穿芯螺栓（如避雷器、主变散热器等），要保证两侧螺栓露出长度一致。8.电气设备联接部件间销针的开口角度不得小于60°。二、母线施工质量通病防治的施工措施1．硬母线制作要求横平竖直，母线接头弯曲应满足规范要求，并尽量减少接头。2．支持瓷瓶不得固定在弯曲处，固定点应在弯曲处两侧直线段250mm处。3．相邻母线接头不应固定在同一瓷瓶间隔内，应错开间隔安装。4．母线平置安装时，贯穿螺栓应由下往上穿；母线立置安装时，贯穿螺栓应由左向右、由里向外穿，连接螺栓长度宜露出螺母2—3扣。5．直流均衡汇流母线及交流中性汇流母线刷漆应规范，规定相色为“不接地者用紫色，接地者为紫色带黑色条纹”。6．硬母线接头加装绝缘套后，应在绝缘套下凹处打排水孔，防止绝缘套下凹处积水、冬季结冰冻裂。17．户外软导线压接线夹口向上安装时，应在线夹底部打直径不超过φ8mm的泄水孔，以防冬季寒冷地区积水结冰冻裂线夹。8．母线和导线安装时,应精确测量档距，并考虑挂线金具的长度和允许偏差，以确保其各相导线的弧度一致。9．短导线压接时，将导线插入线夹内距底部10mm，用夹具在线夹入口处将导线夹紧，从管口处向线夹底部顺序压接，以避免出现导线隆起现象。10．软母线线夹压接后，应检查线夹的弯曲程度，有明显弯曲时应校直，校直后不得有裂纹。三、屏、柜安装质量通病防治的施工措施1．屏、柜安装要牢固可靠，主控制屏、继电保护屏和自动装置屏等应采用螺栓固定，不得与基础型钢焊死。安装后端子箱立面应保持在一条直线上。2．电缆较多的屏柜接地母线的长度及其接地螺孔宜适当增加,以保证一个接地螺栓上安装不超过2个接地线鼻的要求。3．配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座应接地或接零。四、电缆敷设、接线与防火封堵质量通病防治1．电缆管切割后，管口必须进行钝化处理，以防损伤电缆，也可在管口上加装软塑料套。电缆管的焊接要保证焊缝观感工艺。二次电缆穿管敷设时电缆不应外露。2．敷设进入端子箱、汇控柜及机构箱电缆管时，应根据保护管实际尺寸进行开孔，不应开孔过大或拆除箱底板。3．进入机构箱的电缆管，其埋入地下水平段下方的回填土必须夯实，避免因地面下沉造成电缆管受力，带动机构箱下沉。4．固定电缆桥架连接板的螺栓应由里向外穿，以免划伤电缆。5．电缆沟十交叉字口及拐弯处电缆支架间距大于800mm时应增加电缆支架，防止电缆下坠。转角处应增加绑扎点，确保电缆平顺一致、美观、无交叉。电缆下部距离地面高度应在100mm以上。电缆绑扎带间距和带头长度要规范、统一。6．不同截面线芯不得插接在同一端子内，相同截面线芯压接在同一端子内的数量不应超过两芯。插入式接线线芯割剥不应过长或过短，防止紧固后铜导线外裸或紧固在绝缘层上造成接触不良。线芯握圈连接时，线圈内径应与固定螺2栓外径匹配，握圈方向与螺栓拧紧方向一致；两芯接在同一端子上时，两芯中间必须加装平垫片。7．端子箱内二次接线电缆头应高出屏（箱）底部100～150mm。8．电缆割剥时不得损伤电缆线芯绝缘层；屏蔽层与4mm...
