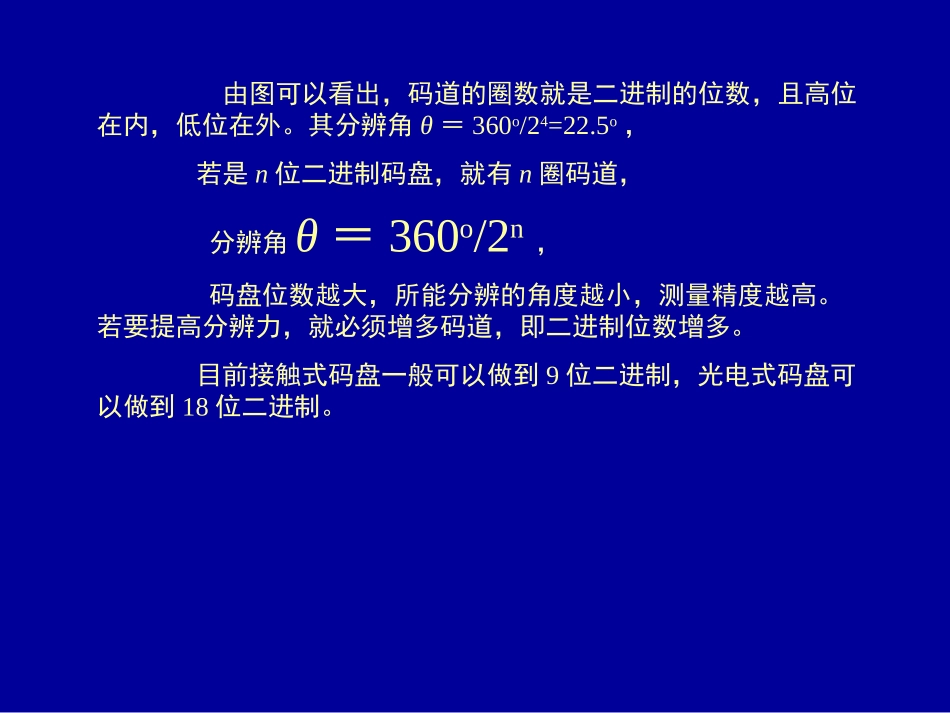

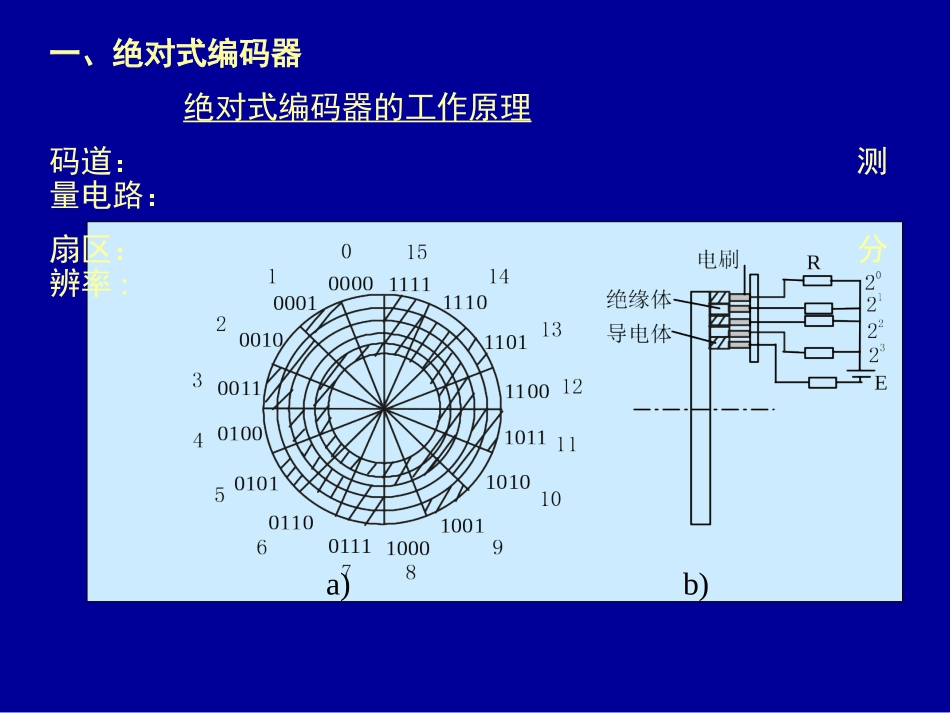

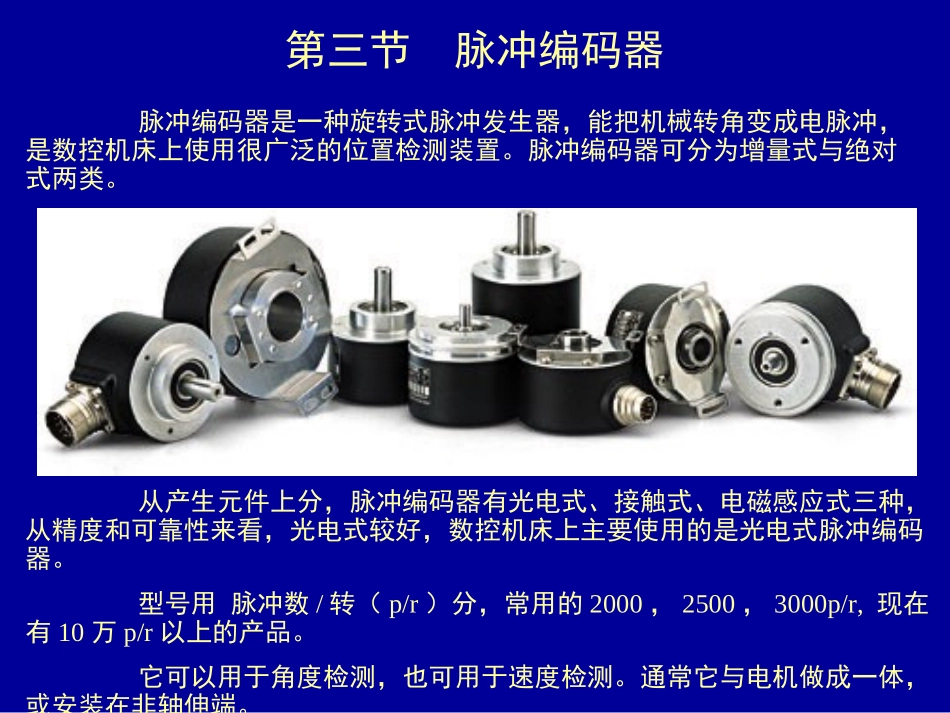

第三节脉冲编码器脉冲编码器是一种旋转式脉冲发生器，能把机械转角变成电脉冲，是数控机床上使用很广泛的位置检测装置。脉冲编码器可分为增量式与绝对式两类。从产生元件上分，脉冲编码器有光电式、接触式、电磁感应式三种，从精度和可靠性来看，光电式较好，数控机床上主要使用的是光电式脉冲编码器。型号用脉冲数/转（p/r）分，常用的2000，2500，3000p/r,现在有10万p/r以上的产品。它可以用于角度检测，也可用于速度检测。通常它与电机做成一体，或安装在非轴伸端。a)b)一、绝对式编码器绝对式编码器的工作原理码道：测量电路：扇区：分辨率:由图可以看出，码道的圈数就是二进制的位数，且高位在内，低位在外。其分辨角θ＝360o/24=22.5o，若是n位二进制码盘，就有n圈码道，分辨角θ＝360o/2n，码盘位数越大，所能分辨的角度越小，测量精度越高。若要提高分辨力，就必须增多码道，即二进制位数增多。目前接触式码盘一般可以做到9位二进制，光电式码盘可以做到18位二进制。四位二进制码盘非单值性误差自然码盘的缺点及格莱码盘用二进制代码做的码盘，如果电刷安装不准，会使得个别电刷错位，而出现很大的数值误差。为消除这种误差，可采用葛莱码盘。图5-13为葛莱码盘，其各码道的数码不同时改变，任何两个相邻数码间只有一位是变化的，每次只切换一位数，把误差控制在最小范围内。二进制码转换成葛莱码的法则是：将二进制码右移一位并舍去末位的数码，再与二进制数码作不进位加法，结果即为葛莱码。图5-13葛莱码盘例如，二进制码1101对应的葛莱码为1011，其演算过程如下：1101（二进制码）1101（不进位相加，舍去末位）1011（葛莱码）二、增量式脉冲编码器光电式脉冲编码器通常与电机做在一起，或者安装在电机非轴伸端，电动机可直接与滚珠丝杠相连，或通过减速比为i的减速齿轮，然后与滚珠丝杠相连，那么每个脉冲对应机床工作台移动的距离可用下式计算：iMS＝式中δ—脉冲当量（mm/脉冲）；S—滚珠丝杠的导程（mm）；i—减速齿轮的减速比；M—脉冲编码器每转的脉冲数（p/r）。i1个脉冲（θ）-----------------------------------------δmmM个脉冲(360º，1转)—M/i个脉冲（1/i转）----S×1/immiMS＝推导：光电盘是用玻璃材料研磨抛光制成，玻璃表面在真空中镀上一层不透光的铬，然后用照相腐蚀法在上面制成向心透光窄缝。透光窄缝在圆周上等分，其数量从几百条到几千条不等。圆盘也用玻璃材料研磨抛光制成，其透光窄缝为两条，每一条后面安装有一只光电元件。光电盘与工作轴连在一起，光电盘转动时，每转过一个缝隙就发生一次光线的明暗变化，光电元件把通过光电盘和圆盘射来的忽明忽暗的光信号转换为近似正弦波的电信号，经过整形、放大、和微分处理后，输出脉冲信号。通过记录脉冲的数目，就可以测出转角。测出脉冲的变化率，即单位时间脉冲的数目，就可以求出速度。光电式脉冲编码器，它由光源、聚光镜、光电盘、圆盘、光电元件和信号处理电路等组成（如图）。电流AB节距ωtA1B1900图5-15脉冲编码器输出波形为了判断旋转方向，圆盘的两个窄缝距离彼此错开1/4节距，使两个光电元件输出信号相位差900。如图5-15所示，A、B信号为具有900相位差的正弦波，经放大和整形变为方波A1、B1。设A相比B相超前时为正方向旋转，则B相超前A相就是负方向旋转，利用A相与B相的相位关系可以判别旋转方向。此外，在光电盘的里圈不透光圆环上还刻有一条透光条纹，用以产生每转一个的零位脉冲信号，它是轴旋转一周在固定位置上产生一个脉冲。在数控机床上，光电脉冲编码器作为位置检测装置，用在数字比较伺服系统中，将位置检测信号反馈给CNC装置。图示为辨向环节框图和波形图。脉冲编码器输出的交变信号A,Ā,BB，经过差分驱动和差分接收进入CNC装置，再经过整形放大电路变成二个方波系列A1,B1。将A1和它的反向信号Ā1微分（上升沿微分）后得到和脉冲系列，作为加、减计数脉冲。图5-16辨向环节框图差分整形放大Y1微分差分整形放大Y2微分AA1A1A1A1BBB1A加计数减计数B1路方波信号被用作加、减计数脉冲的控制信号，正走时（A超前B），由Y2门输出加计数脉冲，此时Y1门输出为低电平（图5-16）...
