发电厂电气部分二次回路分解课件VIP免费

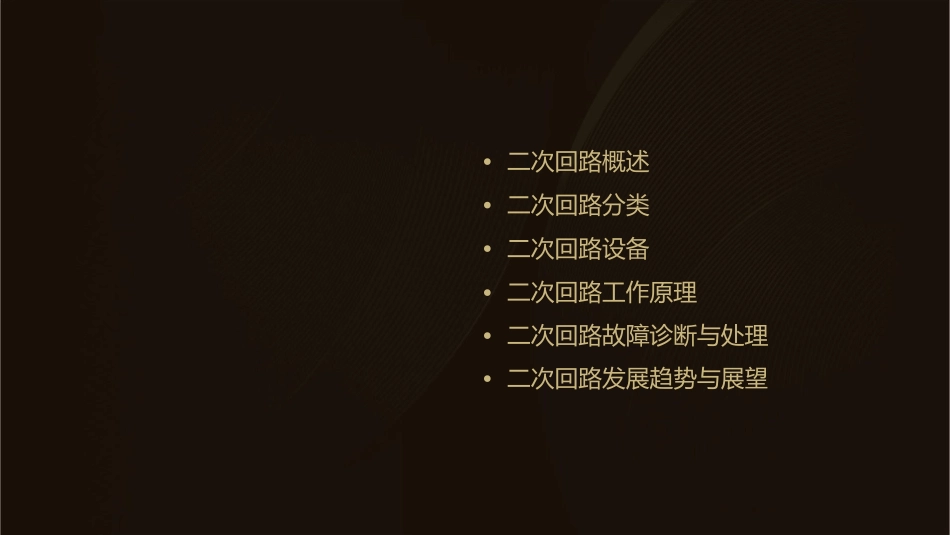

发电厂电气部分二次回路分解课件•二次回路概述•二次回路分类•二次回路设备•二次回路工作原理•二次回路故障诊断与处理•二次回路发展趋势与展望CHAPTER01二次回路概述二次回路定义总结词二次回路是指对一次设备进行控制、调节、保护和监测的电路。详细描述二次回路通常由各种继电器、测量仪表、控制开关等组成，它们通过电缆或导线连接起来，实现对一次设备的控制和监测。二次回路的重要性总结词二次回路在发电厂中起着至关重要的作用，是保障电力安全生产的关键环节。详细描述二次回路能够实现对一次设备的远程控制，及时发现设备故障，防止事故扩大，同时还能对设备进行调节，保证其正常运行。二次回路的组成总结词二次回路主要由电源系统、测量系统、控制系统和信号系统等组成。详细描述电源系统是二次回路的能源供应，为其他系统提供电力；测量系统负责对一次设备进行各种参数的测量；控制系统主要实现对一次设备的控制操作；信号系统则用于反映设备的工作状态和故障情况。CHAPTER02二次回路分类控制回路控制回路主要用于控制发电厂的电气设备，如发电机、变压器、断路器等。控制回路通过控制开关、按钮等设备，实现对电气设备的启动、停止、调速等操作。控制回路还包括操作电源、控制电缆等组成部分。信号回路信号回路用于传输设备状态信号和故障信号，以便于运行人员及时掌握设备运行状态。信号回路能够提供直观的视觉和听觉效果，使运行人员快速判断设备状态。信号回路包括各种传感器、信号灯、报警装置等设备。测量回路测量回路用于监测电气设备的运行参数，如电流、电压、功率等。测量回路通过各种测量仪表和传感器，将运行参数转换为可测量的电信号。测量回路的测量结果可以为运行人员提供参考，同时也可以为自动控制系统提供反馈。保护回路保护回路用于在电气设备发生故障时，迅速切断故障电路，保护设备和系统安全。保护回路包括各种继电器、熔断器、断路器等设备。保护回路的动作时间要求非常高，通常在毫秒级别，以保证在故障发生时能够快速切断电路。CHAPTER03二次回路设备继电器继电器是一种电子控制元件，用于控制电路中的电流和电压，实现自动控制和保护功能。继电器主要由触点、线圈和铁芯等组成，通过感应电流的变化来控制触点的开合，从而实现电路的通断控制。继电器有多种类型，如电磁式、感应式、电动式等，根据不同的应用场景选择合适的继电器型号和规格。测量仪表测量仪表用于监测电路中的电压、电流、功率等电气参数，是发电厂电气部分二次回路中不可或缺的设备之一。测量仪表的种类繁多，如电压表、电流表、功率表等，根据实际需求选择合适的测量仪表型号和规格。测量仪表的精度和稳定性对发电厂的稳定运行和安全具有重要意义，需要定期进行校准和维护。控制开关控制开关用于控制电路的通断和切换，是发电厂电气部分二次回路中的重要设备之一。控制开关有多种类型，如刀开关、断路器、接触器等，根据实际需求选择合适的控制开关型号和规格。控制开关的操作应符合相关规定和标准，确保安全可靠。信号装置信号装置用于发出电路状态变化的信号，信号装置有多种类型，如电铃、蜂鸣器、信号装置应具有高灵敏度和可靠性，能以便工作人员及时发现和处理故障。指示灯等，根据实际需求选择合适的信够准确反映电路的状态变化，为工作人号装置型号和规格。员提供可靠的预警和指示。CHAPTER04二次回路工作原理控制回路工作原理控制回路通过接收来自控制命令的信号，经过中间继电器、操作箱等元件传递给一次设备，实现分合闸操作。单击此处添加正文，文字是您思想的提一一二三四五六七八九一二三四五六七八九一二三四五六七八九文，单击此处添加正文，文字是您思想的提炼，为了最终呈现发布的良好效果单击此4*25}控制回路还具备防跳、闭锁等功能，以确保操作的安全性和可靠性。信号回路工作原理信号回路用于传输设备状态信号、故障信号等，以便于运行人员及时掌握设备状态，做出相应处理。信号回路通过各种传感器、变送器等元件，将一次设备的状态信号转换为电信号，再经过中间继电器、信号继电器等元件传递给信号显示装置或报警装置。信号回路还可以根据需要设...
