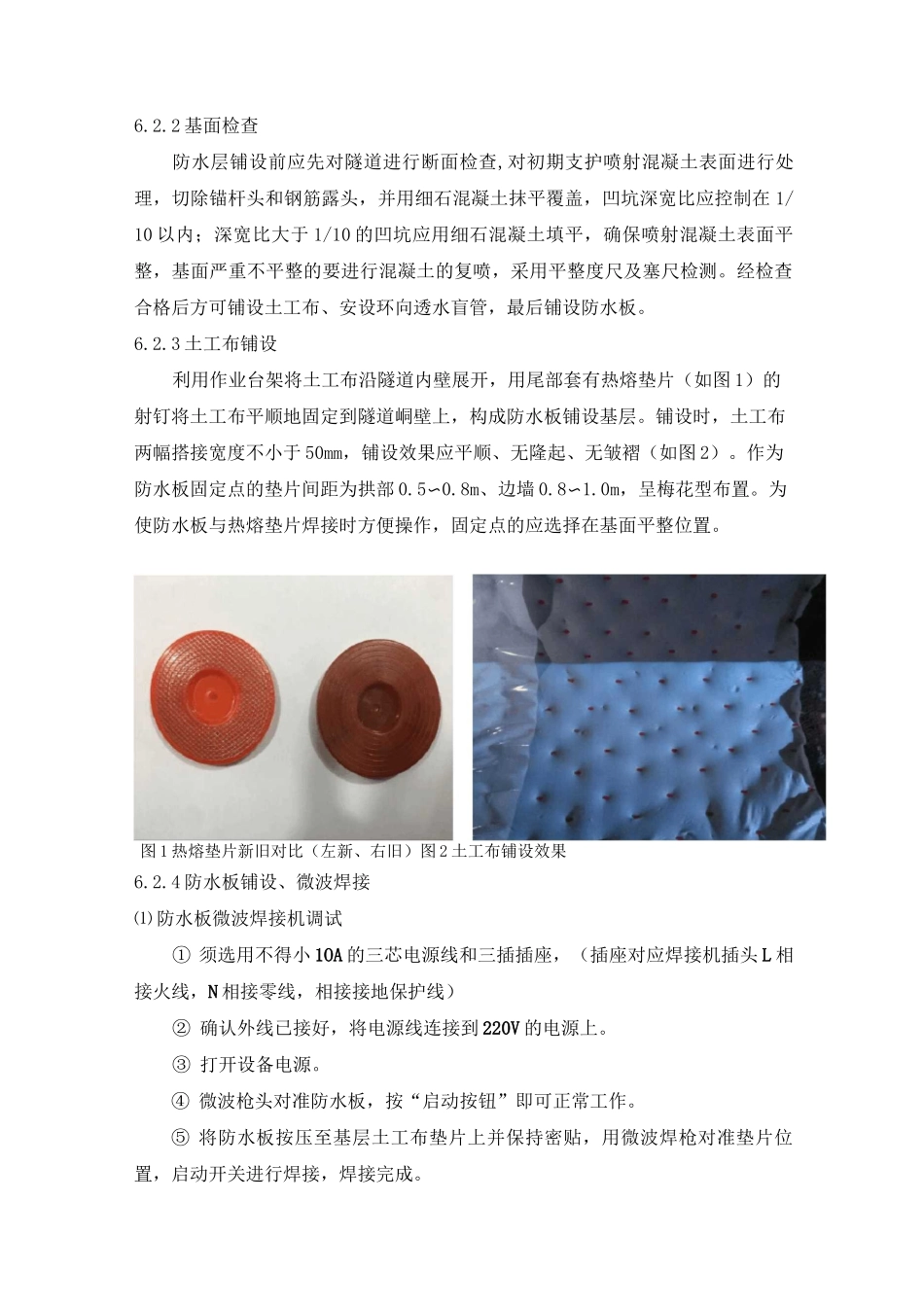

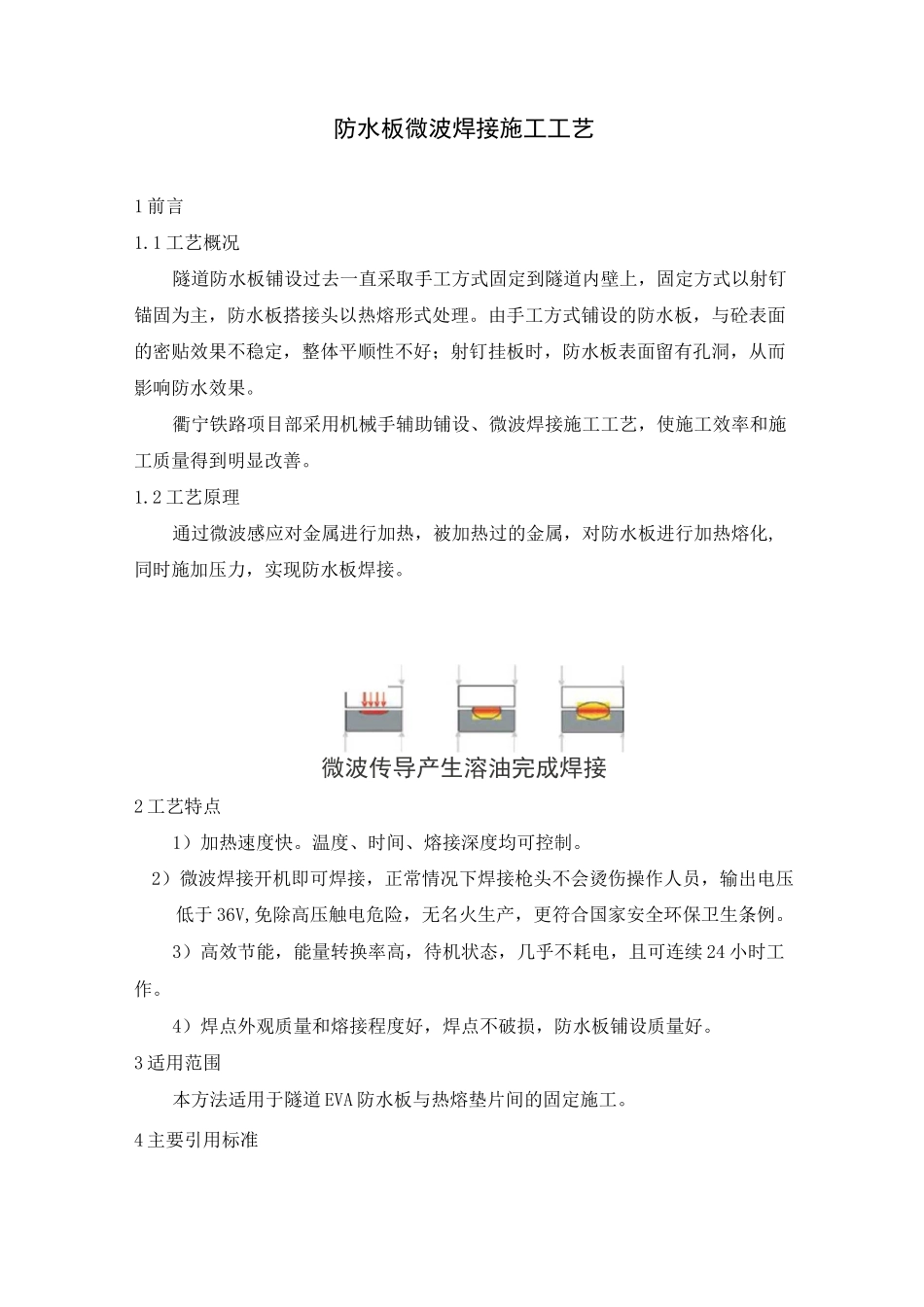

防水板微波焊接施工工艺1前言1.1工艺概况隧道防水板铺设过去一直采取手工方式固定到隧道内壁上，固定方式以射钉锚固为主，防水板搭接头以热熔形式处理。由手工方式铺设的防水板，与砼表面的密贴效果不稳定，整体平顺性不好；射钉挂板时，防水板表面留有孔洞，从而影响防水效果。衢宁铁路项目部采用机械手辅助铺设、微波焊接施工工艺，使施工效率和施工质量得到明显改善。1.2工艺原理通过微波感应对金属进行加热，被加热过的金属，对防水板进行加热熔化,同时施加压力，实现防水板焊接。微波传导产生溶油完成焊接2工艺特点1）加热速度快。温度、时间、熔接深度均可控制。2）微波焊接开机即可焊接，正常情况下焊接枪头不会烫伤操作人员，输出电压低于36V,免除高压触电危险，无名火生产，更符合国家安全环保卫生条例。3）高效节能，能量转换率高，待机状态，几乎不耗电，且可连续24小时工作。4）焊点外观质量和熔接程度好，焊点不破损，防水板铺设质量好。3适用范围本方法适用于隧道EVA防水板与热熔垫片间的固定施工。4主要引用标准《高速铁路隧道工程施工质量验收标准》（TB10753-2010）《高速铁路隧道工程施工技术指南》（铁建设[2010]241号）《铁路隧道防水板铺设工艺技术规定》（建技[2010]13号）5施工方法隧道内壁一定范围内铺设好土工布，土工布与隧道洞壁间的锚固点全部安放有热熔垫片；作业台架就位，在机械手卷筒支架上安装好防水板卷筒；调试好微波焊接机；在隧道一侧的拱脚处开始释放防水板，使防水板纵向（新铺与已铺）搭接宽度和横向起点位置正确，人工将防水板按压至基层土工布垫片上并保持密贴，用微波枪对正垫片，启动开关持续2〜3秒，焊接完成。待水平方向热熔垫片全部焊接完成后，再次启动机械手向上移动，使防水板与下一排热熔垫片熔接固定。如此，即可完成整个拱圈防水板的铺设。—”吋间显示框_一预童吋问框_时间单位Si秒K：分H：小时M：本图显示时间为如竹秒按“按钮可随意预置时间和时间的单位6工艺流程及操作要点6.1施工工艺流程施工准备一基面检查一土工布铺设一防水板铺设及微波焊接固定一效果检查。6.2操作要点6.2.1施工准备进行作业人员培训，机具设备、材料准备到位，其中，热熔垫片（图1）采用防水板微波焊接机匹配的热熔垫片，相比较旧版热熔垫片，新版垫片表面布满钢丝，通过微波感应对金属进行加热，被加热过的金属，对防水板进行加热熔化,同时施加压力，实现防水板焊接；在满足受力前提下缩小了垫片面积，节约EVA原材料31.6%。预逍数值“+”按钮YH^002I■nonUOuLjkM_riQBbflbjjpj―U*4*組州陽E卜冷弐#r辭筒诃*lHkram防水板微波焊接6.2.2基面检查防水层铺设前应先对隧道进行断面检查,对初期支护喷射混凝土表面进行处理，切除锚杆头和钢筋露头，并用细石混凝土抹平覆盖，凹坑深宽比应控制在1/10以内；深宽比大于1/10的凹坑应用细石混凝土填平，确保喷射混凝土表面平整，基面严重不平整的要进行混凝土的复喷，采用平整度尺及塞尺检测。经检查合格后方可铺设土工布、安设环向透水盲管，最后铺设防水板。6.2.3土工布铺设利用作业台架将土工布沿隧道内壁展开，用尾部套有热熔垫片（如图1）的射钉将土工布平顺地固定到隧道峒壁上，构成防水板铺设基层。铺设时，土工布两幅搭接宽度不小于50mm，铺设效果应平顺、无隆起、无皱褶（如图2）。作为防水板固定点的垫片间距为拱部0.5〜0.8m、边墙0.8〜1.0m，呈梅花型布置。为使防水板与热熔垫片焊接时方便操作，固定点的应选择在基面平整位置。图1热熔垫片新旧对比（左新、右旧）图2土工布铺设效果6.2.4防水板铺设、微波焊接⑴防水板微波焊接机调试①须选用不得小1OA的三芯电源线和三插插座，（插座对应焊接机插头L相接火线，N相接零线，相接接地保护线）②确认外线已接好，将电源线连接到220V的电源上。③打开设备电源。④微波枪头对准防水板，按“启动按钮”即可正常工作。⑤将防水板按压至基层土工布垫片上并保持密贴，用微波焊枪对准垫片位置，启动开关进行焊接，焊接完成。⑵防水板铺设及固定点焊接①防水板铺设防水板对位正确后，从底部开始，人工将防水板按压至基层土工布垫片上并保持密贴，用微波焊枪将防...
