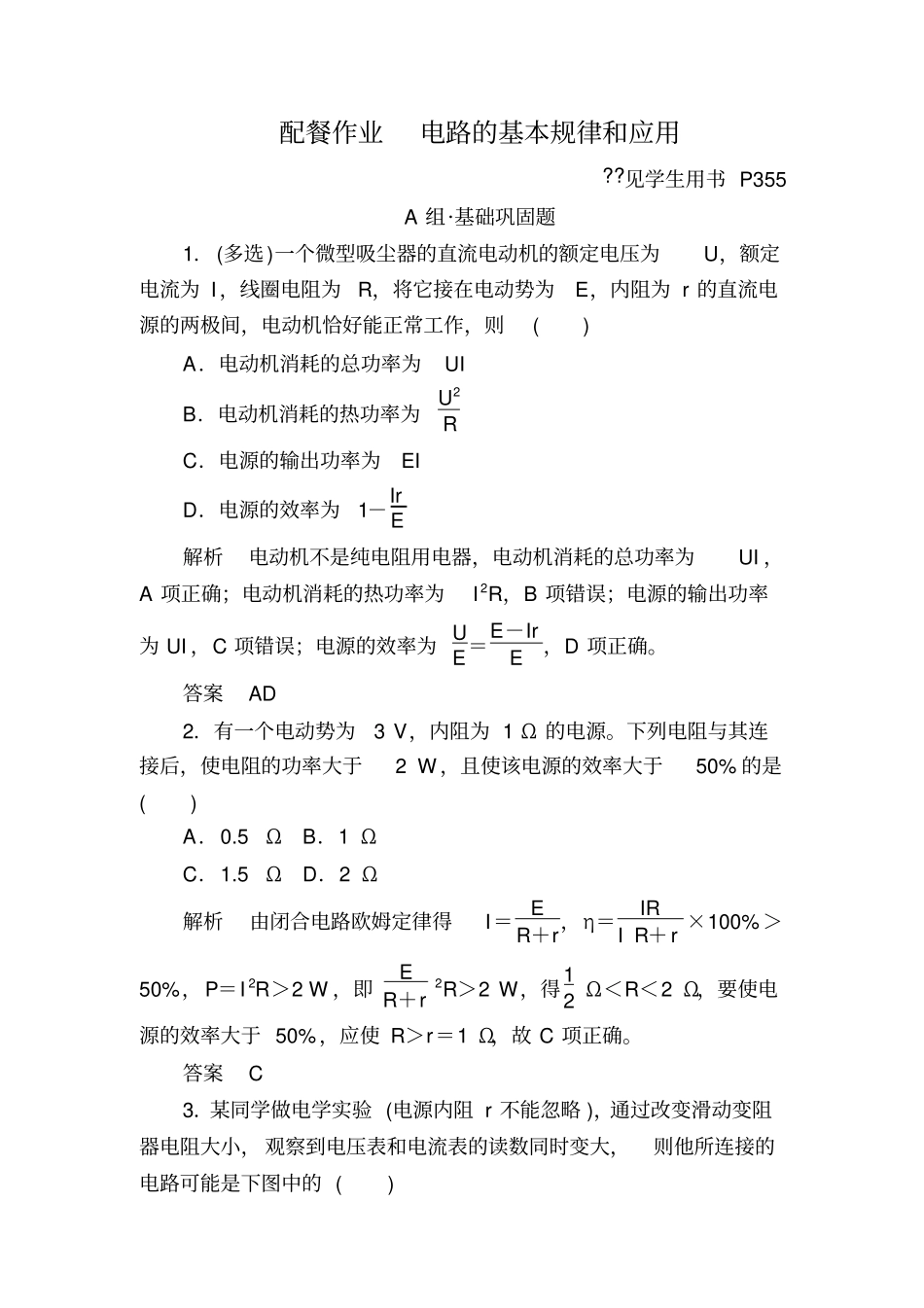

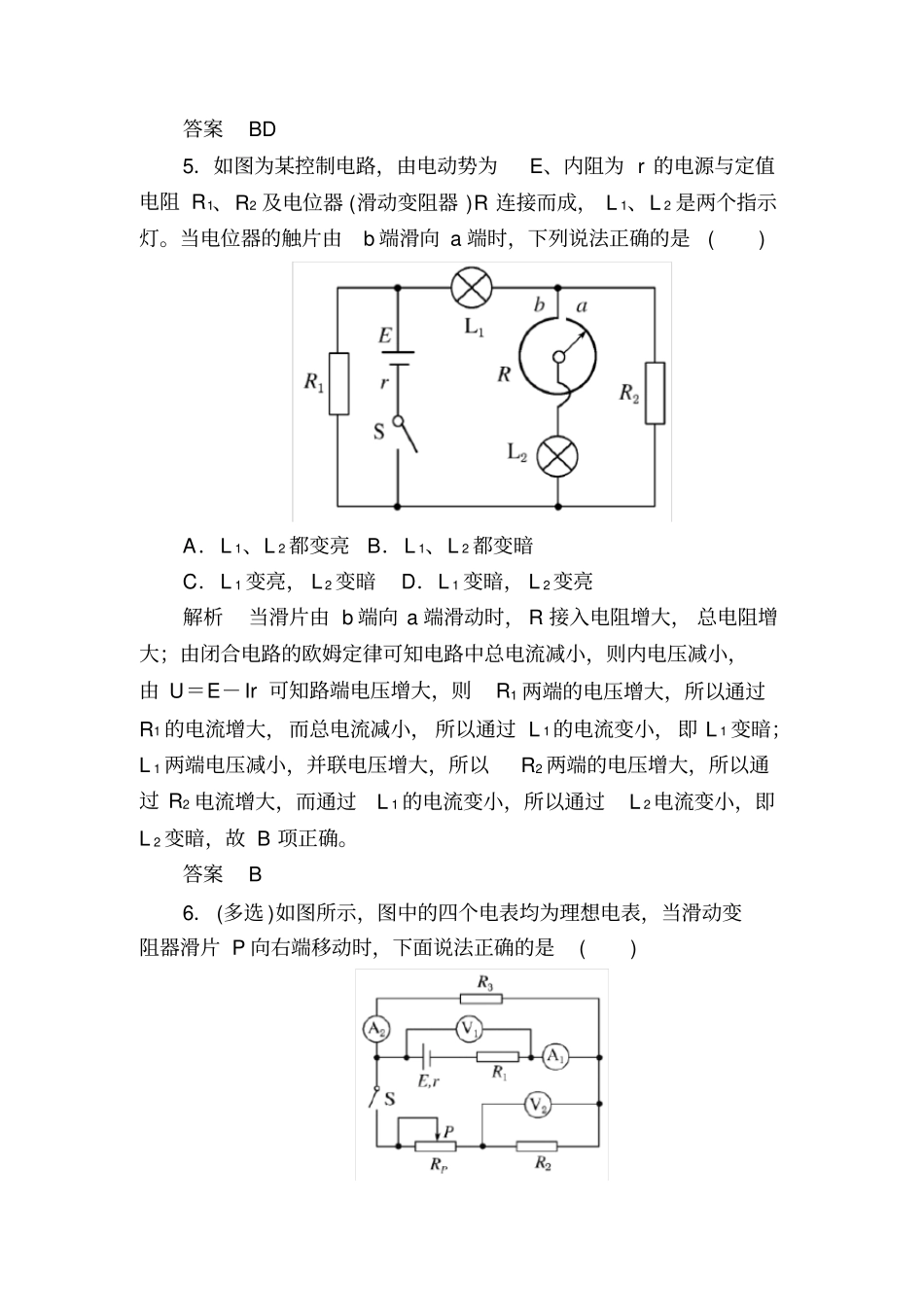

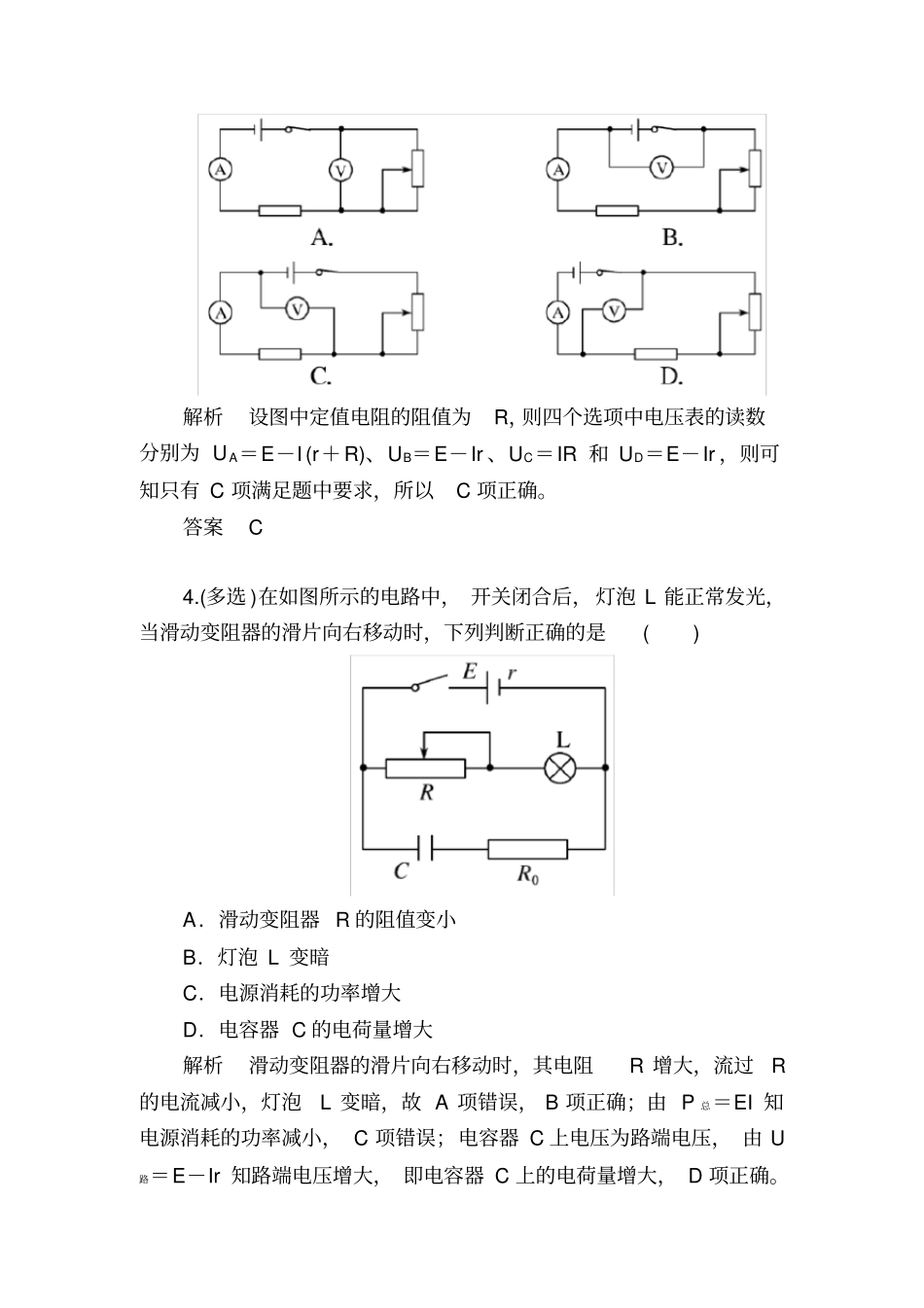

配餐作业电路的基本规律和应用??见学生用书P355A组·基础巩固题1．(多选)一个微型吸尘器的直流电动机的额定电压为U，额定电流为I，线圈电阻为R，将它接在电动势为E，内阻为r的直流电源的两极间，电动机恰好能正常工作，则()A．电动机消耗的总功率为UIB．电动机消耗的热功率为U2RC．电源的输出功率为EID．电源的效率为1－IrE解析电动机不是纯电阻用电器，电动机消耗的总功率为UI，A项正确；电动机消耗的热功率为I2R，B项错误；电源的输出功率为UI，C项错误；电源的效率为UE＝E－IrE，D项正确。答案AD2．有一个电动势为3V，内阻为1Ω的电源。下列电阻与其连接后，使电阻的功率大于2W，且使该电源的效率大于50%的是()A．0.5ΩB．1ΩC．1.5ΩD．2Ω解析由闭合电路欧姆定律得I＝ER＋r，η＝IRIR＋r×100%＞50%，P＝I2R＞2W，即ER＋r2R＞2W，得12Ω＜R＜2Ω，要使电源的效率大于50%，应使R＞r＝1Ω，故C项正确。答案C3．某同学做电学实验(电源内阻r不能忽略)，通过改变滑动变阻器电阻大小，观察到电压表和电流表的读数同时变大，则他所连接的电路可能是下图中的()解析设图中定值电阻的阻值为R，则四个选项中电压表的读数分别为UA＝E－I(r＋R)、UB＝E－Ir、UC＝IR和UD＝E－Ir，则可知只有C项满足题中要求，所以C项正确。答案C4.(多选)在如图所示的电路中，开关闭合后，灯泡L能正常发光，当滑动变阻器的滑片向右移动时，下列判断正确的是()A．滑动变阻器R的阻值变小B．灯泡L变暗C．电源消耗的功率增大D．电容器C的电荷量增大解析滑动变阻器的滑片向右移动时，其电阻R增大，流过R的电流减小，灯泡L变暗，故A项错误，B项正确；由P总＝EI知电源消耗的功率减小，C项错误；电容器C上电压为路端电压，由U路＝E－Ir知路端电压增大，即电容器C上的电荷量增大，D项正确。答案BD5．如图为某控制电路，由电动势为E、内阻为r的电源与定值电阻R1、R2及电位器(滑动变阻器)R连接而成，L1、L2是两个指示灯。当电位器的触片由b端滑向a端时，下列说法正确的是()A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2变亮解析当滑片由b端向a端滑动时，R接入电阻增大，总电阻增大；由闭合电路的欧姆定律可知电路中总电流减小，则内电压减小，由U＝E－Ir可知路端电压增大，则R1两端的电压增大，所以通过R1的电流增大，而总电流减小，所以通过L1的电流变小，即L1变暗；L1两端电压减小，并联电压增大，所以R2两端的电压增大，所以通过R2电流增大，而通过L1的电流变小，所以通过L2电流变小，即L2变暗，故B项正确。答案B6．(多选)如图所示，图中的四个电表均为理想电表，当滑动变阻器滑片P向右端移动时，下面说法正确的是()A．电压表V1的读数减小，电流表A1的读数增大B．电压表V1的读数增大，电流表A1的读数减小C．电压表V2的读数减小，电流表A2的读数增大D．电压表V2的读数增大，电流表A2的读数减小解析滑动变阻器滑片P向右端移动，使得RP变小，总电阻变小，总电流变大，即电流表A1的读数增大。内电压变大，R1所分电压变大，并联电路电压即电压表V1的读数变小。即R3两端电压变小，通过R3的电流变小即电流表A2的读数减小，由于总电流增大，所以经过另外一个支路，即经过R2的电流变大，R2两端电压变大，即电压表V2的读数增大，故A、D项正确。答案AD7.如图所示，电源为“9V,1Ω”的电池组，要将“4V,4W”的灯泡接入虚线框中，在正常发光的条件下，最多能接灯泡的个数为()A．2个B．3个C．4个D．5个解析要使灯泡正常发光，灯泡两端电压为4V，每个灯泡的工作电流为1A。当滑动变阻器接入电路的电阻为零时，所接灯泡最多，此时电源内电压为5V，电路中的总电流为5A，所以最多能接5个灯泡。答案D8．(多选)有一种测量人体重的电子秤，其原理如图中的虚线所示，它主要由三部分构成：踏板、压力传感器R(是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)。设踏板的质量可忽略不计，已知理想电流表的量程为3A，电源电动势为12V，内阻为2Ω，电阻R随压力变化的函数式为R＝30－0.02F(F和R的单位分别是N和Ω)。下列说法正确的是()A．该秤能测量的最大体重是1400NB．该秤能测量的最大体重是1300NC．...
