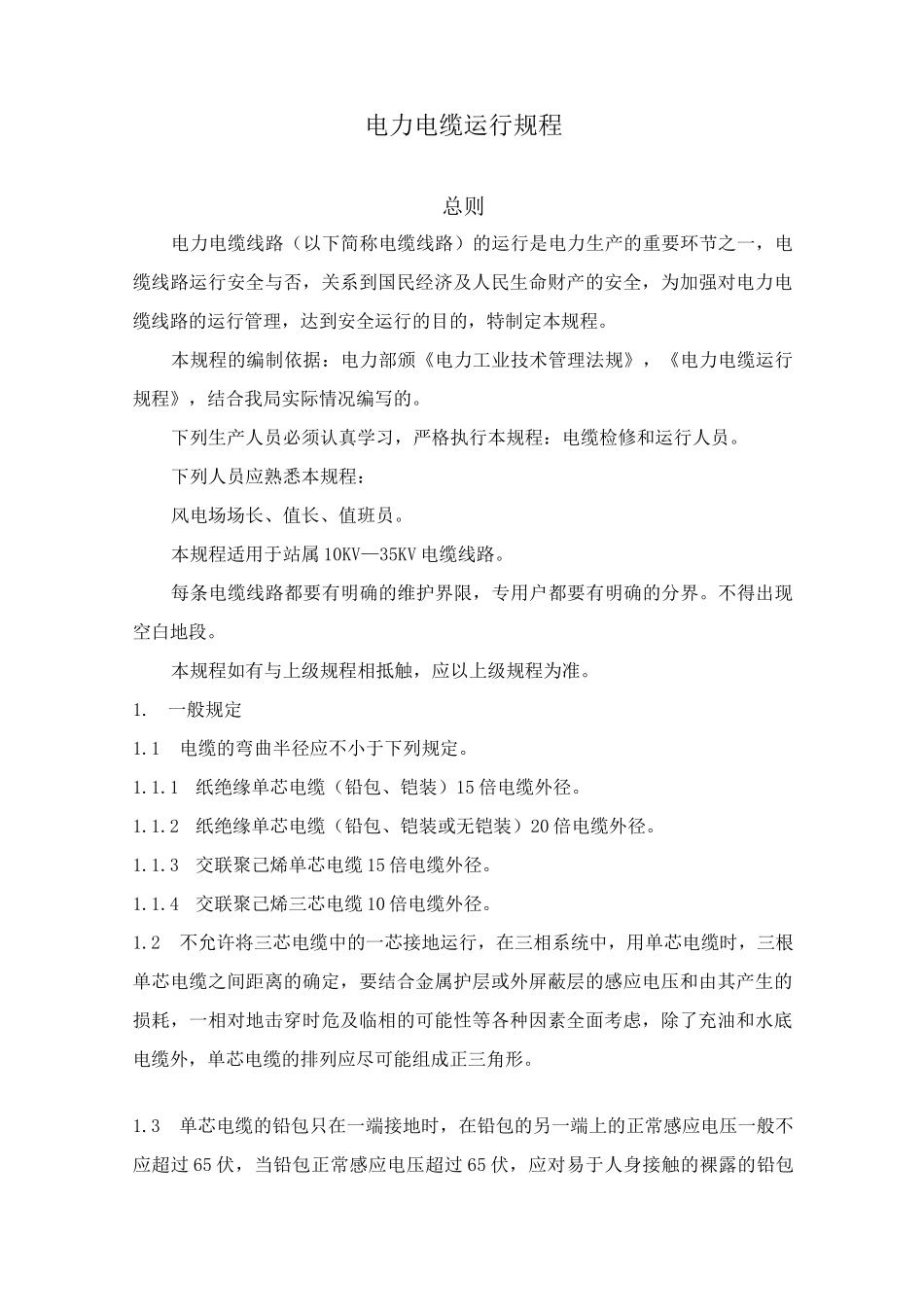

电力电缆运行规程总则电力电缆线路（以下简称电缆线路）的运行是电力生产的重要环节之一，电缆线路运行安全与否，关系到国民经济及人民生命财产的安全，为加强对电力电缆线路的运行管理，达到安全运行的目的，特制定本规程。本规程的编制依据：电力部颁《电力工业技术管理法规》，《电力电缆运行规程》，结合我局实际情况编写的。下列生产人员必须认真学习，严格执行本规程：电缆检修和运行人员。下列人员应熟悉本规程：风电场场长、值长、值班员。本规程适用于站属10KV—35KV电缆线路。每条电缆线路都要有明确的维护界限，专用户都要有明确的分界。不得出现空白地段。本规程如有与上级规程相抵触，应以上级规程为准。1.一般规定1.1电缆的弯曲半径应不小于下列规定。1.1.1纸绝缘单芯电缆（铅包、铠装）15倍电缆外径。1.1.2纸绝缘单芯电缆（铅包、铠装或无铠装）20倍电缆外径。1.1.3交联聚己烯单芯电缆15倍电缆外径。1.1.4交联聚己烯三芯电缆10倍电缆外径。1.2不允许将三芯电缆中的一芯接地运行，在三相系统中，用单芯电缆时，三根单芯电缆之间距离的确定，要结合金属护层或外屏蔽层的感应电压和由其产生的损耗，一相对地击穿时危及临相的可能性等各种因素全面考虑，除了充油和水底电缆外，单芯电缆的排列应尽可能组成正三角形。1.3单芯电缆的铅包只在一端接地时，在铅包的另一端上的正常感应电压一般不应超过65伏，当铅包正常感应电压超过65伏，应对易于人身接触的裸露的铅包及长期相连的设备加以适当的屏蔽或采取其他措施降低感应电压，单芯电缆如有加固铅包的金属加强带，则加强带和金属屏蔽层连接在一起。1.4单芯电缆的铅包只有一点接地时，其最大感应电压，接近护层绝缘击穿强度的各点都应加装护层绝缘保护器。单芯电缆线路如连接架空线，而铅包只有一点接地时，应优先考虑在接架空线一侧接地。1.5三相电缆线路使用单芯电缆或分相铅包电缆时，每相周围应无紧靠的铁件构成的铁磁回路。1.6电缆线路的正常工作电压，一般不应超过电缆额定电压的15%。1.7在电缆中间接头和终端接头处，电缆的铠装，铅包和金属接头盒应有良好的电气连接，使其处于同一电位，在电缆两端应按“电气设备接地装置规程”规定接地。1.8在电缆线路回路排列应尽量一致，相序色应和系统相序色相同，电缆的布置应尽量避免交叉。2电缆敷设的规定2.1对直埋式电缆的规定2.1.1直接埋在地下的电缆适用于铠装和交联电缆，在选择直埋电缆线路时，应注意直埋电缆周围的土壤，对有可能出现的电解腐蚀、化学腐蚀、热影响及小动物活动的地点敷设电缆应取防止损伤的措施。2.1.2电缆埋置深度（由地面至电缆外皮）0.8米，如电缆穿越农田时，为防止被农业机械挖掘，可适当考虑加深。2.1.3电缆之间，电缆与地面“道路”、“管道”建筑物之间平行和交叉时的最小允许净距见附录A。2.1.4电缆与树柱干的距离一般不宜少于0.7米。如城市绿化个别地区，达不到上述距离时，可采取措施，由双方协调解决。2.1.5电缆与城市管道、公路或铁路交叉时，应敷设于管中或遂道内，管的内径不应小于电缆外径的1.5倍，且不得小于100mm，管顶距路轨底或公路面深度不应小于0.7米，管长除跨越公路或轨道宽度外一般应在两端各伸长2米，在城市街道，管长应伸出车道路面。2.1.6电缆直接敷设时，应在电缆沟底铺上一层砖，两边应放砖，电缆敷设以后，上面应铺以100mm的砂层然后盖上一层砖。2.1.7直埋电缆自沟引至遂道、人井及建筑物时，应穿在管中，并在管口加以堵塞，以防漏水。2.1.8电缆从地下或电缆沟引出地面时，地面上2米的一段应用金属管或罩加以保护，其根部应伸入地面以下0.1米。2.1.9地下并列敷设的电缆，其中间接头盒位置须相互错开，其净距不应小于0.5米。2.1.10敷设在郊区及空旷地带的电缆线路，应竖立电缆位置标志。2.2对安装在沟内隧道内电缆的规定。2.2.1敷设在沟内和不填砂土的电缆沟内的电缆，应采用裸铠装或非易燃性外护套电缆。2.2.2电缆在隧道内和电缆沟内宜保持表2—1所列的敷设的其它电缆同一长度范围内，应采用防火涂料，包带作防火延燃处理。2.2.3电缆固定于建筑物上，水平装置时，电力电缆外径大于50mm时，每隔100mm宜加支撑，电力电...
