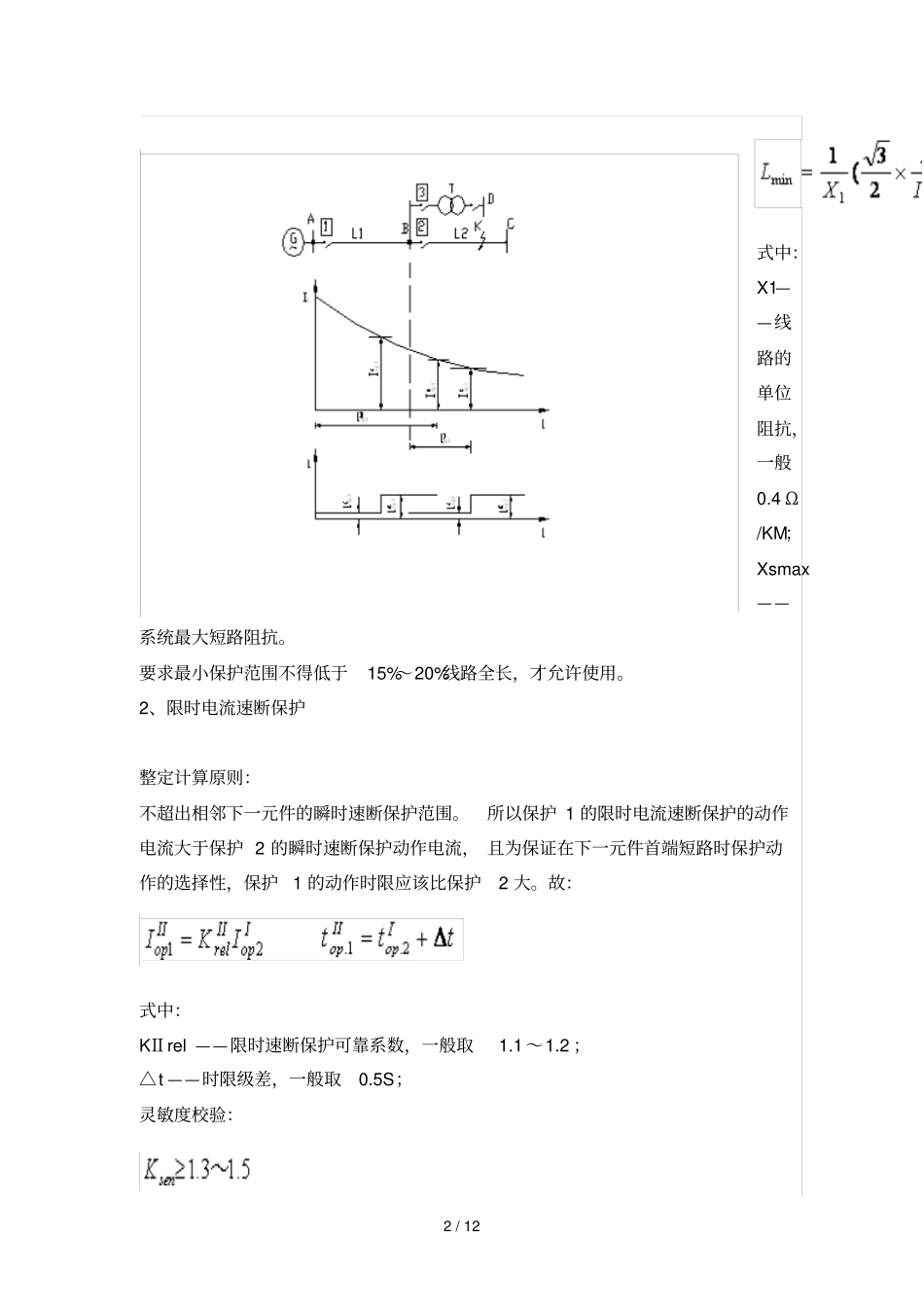

1/122三段式电流保护的整定计算1、瞬时电流速断保护整定计算原则：躲开本条线路末端最大短路电流整定计算公式：式中：Iact——继电器动作电流Kc——保护的接线系数IkBmax——最大运行方式下，保护区末端B母线处三相相间短路时，流经保护的短路电流。K1rel——可靠系数，一般取1.2～1.3。I1op1——保护动作电流的一次侧数值。nTA——保护安装处电流互感器的变比。灵敏系数校验：2/12式中：X1——线路的单位阻抗，一般0.4Ω/KM；Xsmax——系统最大短路阻抗。要求最小保护范围不得低于15%～20%线路全长，才允许使用。2、限时电流速断保护整定计算原则：不超出相邻下一元件的瞬时速断保护范围。所以保护1的限时电流速断保护的动作电流大于保护2的瞬时速断保护动作电流，且为保证在下一元件首端短路时保护动作的选择性，保护1的动作时限应该比保护2大。故：式中：KⅡrel——限时速断保护可靠系数，一般取1.1～1.2；△t——时限级差，一般取0.5S；灵敏度校验：3/12规程要求：3、定时限过电流保护定时限过电流保护一般是作为后备保护使用。要求作为本线路主保护的后备以及相邻线路或元件的远后备。动作电流按躲过最大负荷电流整定。式中：KⅢrel——可靠系数，一般取1.15～1.25；Krel——电流继电器返回系数，一般取0.85～0.95；Kss——电动机自起动系数，一般取1.5～3.0；动作时间按阶梯原则递推。灵敏度分别按近后备和远后备进行计算。式中：Ikmin——保护区末端短路时，流经保护的最小短路电流。即：最小运行方式下，两相相间短路电流。要求：作近后备使用时，Ksen≥1.3～1.5作远后备使用时，Ksen≥1.24/12注意：作近后备使用时，灵敏系数校验点取本条线路最末端；作远后备使用时，灵敏系数校验点取相邻元件或线路的最末端；4、三段式电流保护整定计算实例如图所示单侧电源放射状网络，AB和BC均设有三段式电流保护。已知：1）线路AB长20km，线路BC长30km，线路电抗每公里0.4欧姆；2)变电所B、C中变压器连接组别为Y，d11，且在变压器上装设差动保护；3）线路AB的最大传输功率为9.5MW，功率因数0.9，自起动系数取1.3；4）T1变压器归算至被保护线路电压等级的阻抗为28欧；5）系统最大电抗7.9欧，系统最小电抗4.5欧。试对AB线路的保护进行整定计算并校验其灵敏度。解：（1）短路电流计算注意：短路电流计算值要注意归算至保护安装处电压等级，否则会出现错误；双侧甚至多侧电源网络中，应取流经保护的短路电流值；在有限系统中，短路电流数值会随时间衰减，整定计算及灵敏度校验时，精确计算应取相应时间处的短路电流数值。B母线短路三相、两相最大和最小短路电流为：=1590（A）5/12=1160（A）C母线短路电流为：E母线短路电流为：整定计算①保护1的Ⅰ段定值计算工程实践中，还应根据保护安装处TA变比，折算出电流继电器的动作值，以便于设定。最小保护范围的校验：=3.49KM满足要求6/12②保护1限时电流速断保护按躲过变压器低压侧母线短路电流整定：与相邻线路瞬时电流速断保护配合=1.15×1.25×840=1210A选上述计算较大值为动作电流计算值，动作时间0.5S。灵敏系数校验：可见，如与相邻线路配合，将不满足要求，改为与变压器配合。③保护1定限时过电流保护按躲过AB线路最大负荷电流整定：=501.8A动作时限按阶梯原则推。此处假定BC段保护最大时限为1.5S，T1上保护动作最大时限为0.5S，则该保护的动作时限为1.5+0.5=2.0S。灵敏度校验：近后备时：7/12远后备时：注意：不能作T1的远后备。四、距离保护的整定计算相间距离保护多采用阶段式保护,三段式距离保护整定计算原则与三段式电流保护基本相同.1、相间距离Ⅰ段保护的整定相间距离保护第Ⅰ段动作阻抗为：可靠系数取0.8～0.85。若被保护对象为线路变压器组，则动作阻抗为：8/12如果整定阻抗角与线路阻抗角相等，则保护区为被保护线路全长的80%～85%。2、相间距离Ⅱ段保护的整定相间距离Ⅱ段应与相邻线路相间距离第Ⅰ段或与相邻元件速动保护配合。①与相邻线路第Ⅰ段配合动作阻抗为：式中：Kbmin——最小分支系数。KⅡrel——可靠系数，一般取0.8。关于分支系数：助增分支（保护安装处至故障点有电源注入，保护测量阻抗将增大）B、汲出分支（...
