全自动洗衣机自动控制系统设计毕业论文VIP免费

全自动洗衣机自动控制系统设计毕业论文_第1页
1/42
全自动洗衣机自动控制系统设计毕业论文_第2页
2/42

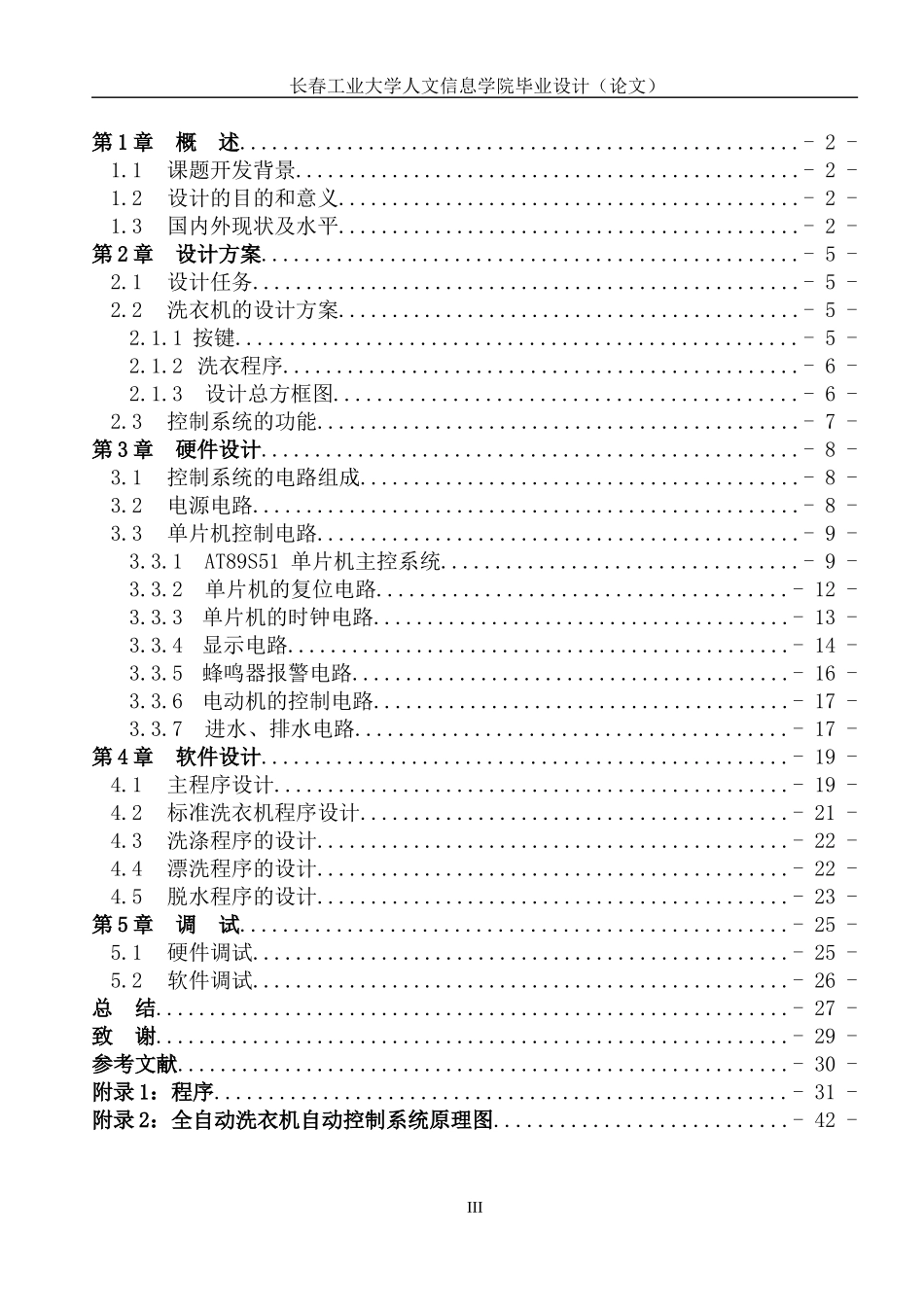

全自动洗衣机自动控制系统设计毕业论文_第3页
3/42

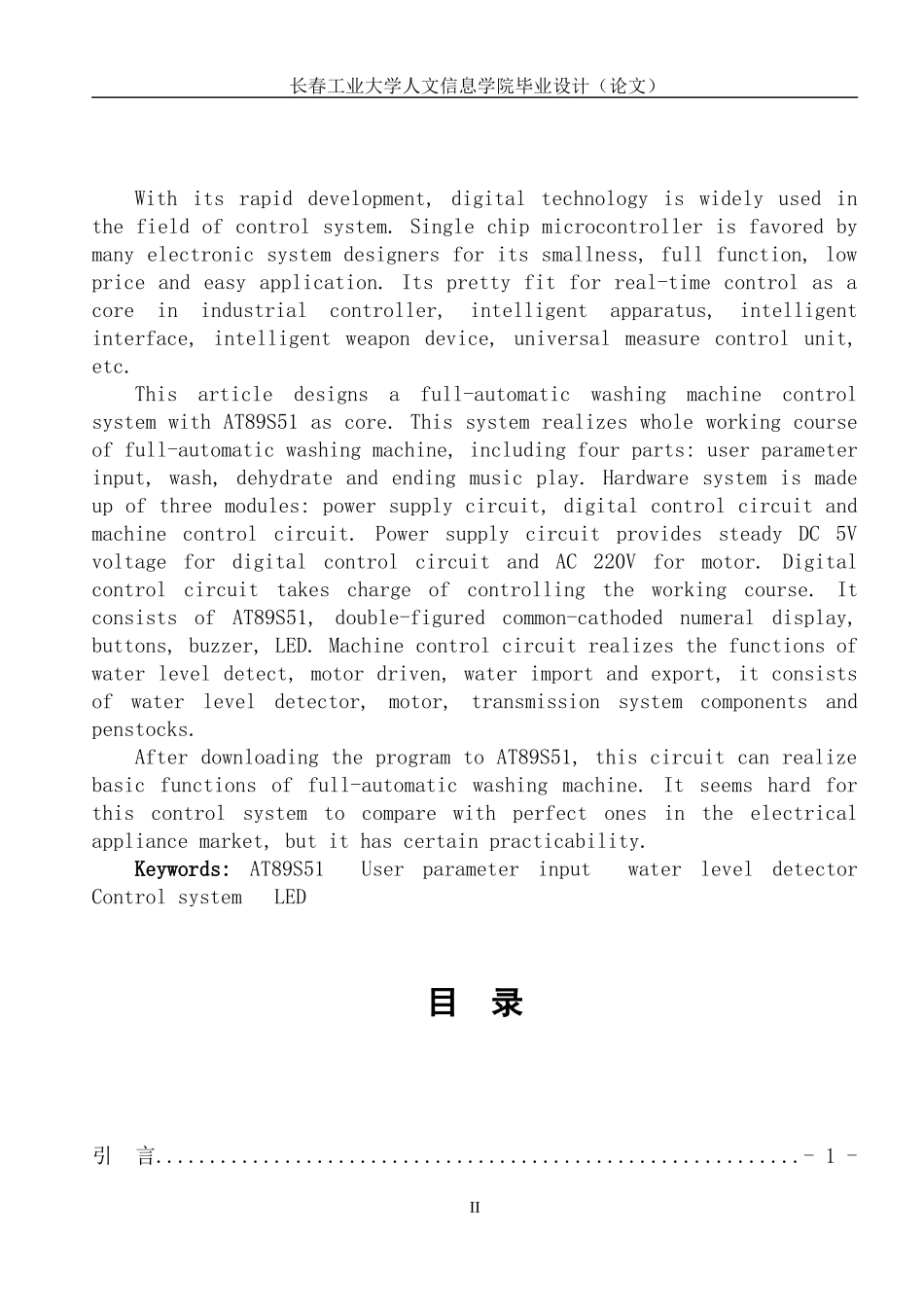

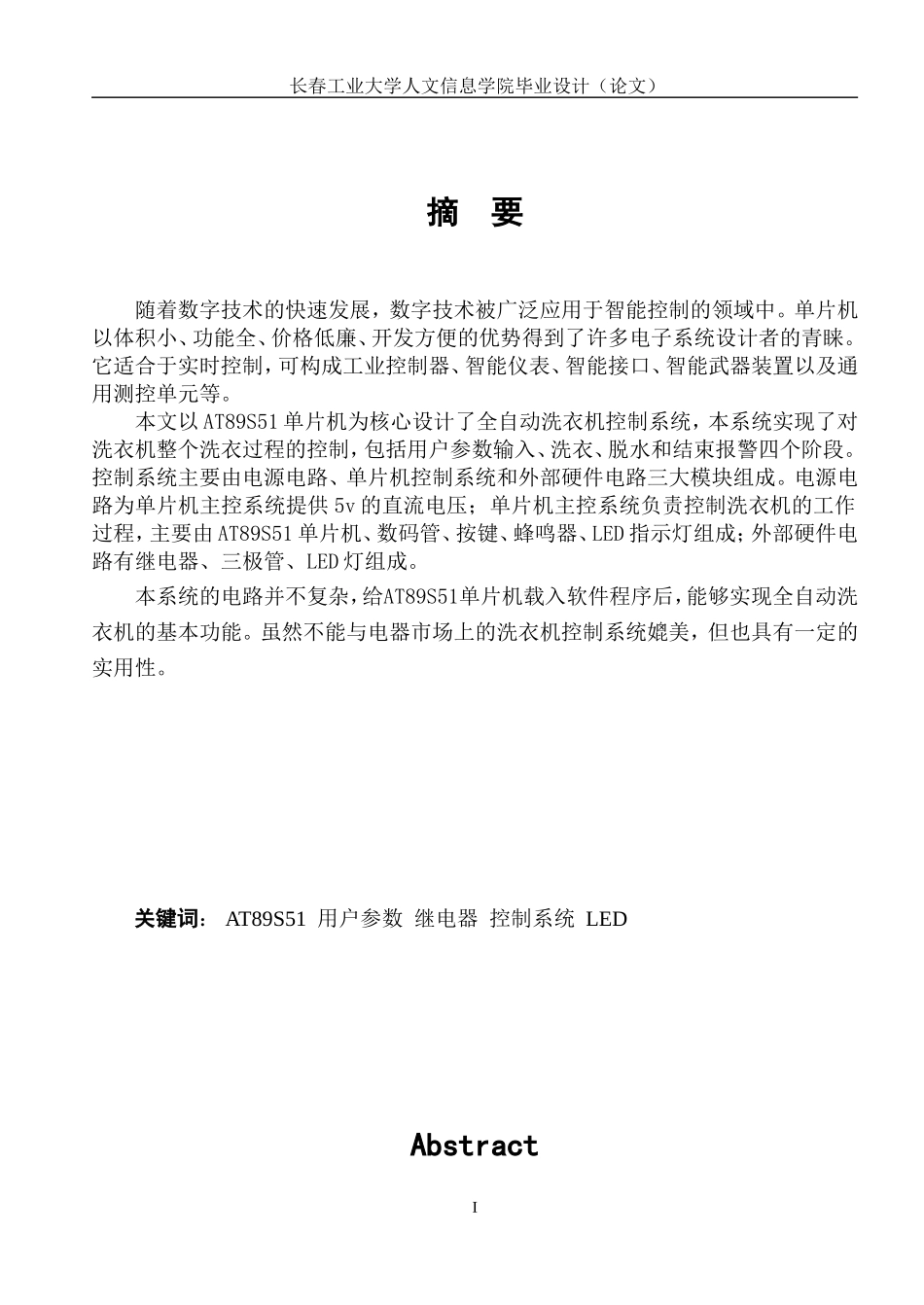

长春工业大学人文信息学院毕业设计(论文)摘要随着数字技术的快速发展,数字技术被广泛应用于智能控制的领域中。单片机以体积小、功能全、价格低廉、开发方便的优势得到了许多电子系统设计者的青睐。它适合于实时控制,可构成工业控制器、智能仪表、智能接口、智能武器装置以及通用测控单元等。本文以AT89S51单片机为核心设计了全自动洗衣机控制系统,本系统实现了对洗衣机整个洗衣过程的控制,包括用户参数输入、洗衣、脱水和结束报警四个阶段。控制系统主要由电源电路、单片机控制系统和外部硬件电路三大模块组成。电源电路为单片机主控系统提供5v的直流电压;单片机主控系统负责控制洗衣机的工作过程,主要由AT89S51单片机、数码管、按键、蜂鸣器、LED指示灯组成;外部硬件电路有继电器、三极管、LED灯组成。本系统的电路并不复杂,给AT89S51单片机载入软件程序后,能够实现全自动洗衣机的基本功能。虽然不能与电器市场上的洗衣机控制系统媲美,但也具有一定的实用性。关键词:AT89S51用户参数继电器控制系统LEDAbstractI长春工业大学人文信息学院毕业设计(论文)Withitsrapiddevelopment,digitaltechnologyiswidelyusedinthefieldofcontrolsystem.Singlechipmicrocontrollerisfavoredbymanyelectronicsystemdesignersforitssmallness,fullfunction,lowpriceandeasyapplication.Itsprettyfitforreal-timecontrolasacoreinindustrialcontroller,intelligentapparatus,intelligentinterface,intelligentweapondevice,universalmeasurecontrolunit,etc.Thisarticledesignsafull-automaticwashingmachinecontrolsystemwithAT89S51ascore.Thissystemrealizeswholeworkingcourseoffull-automaticwashingmachine,includingfourparts:userparameterinput,wash,dehydrateandendingmusicplay.Hardwaresystemismadeupofthreemodules:powersupplycircuit,digitalcontrolcircuitandmachinecontrolcircuit.PowersupplycircuitprovidessteadyDC5VvoltagefordigitalcontrolcircuitandAC220Vformotor.Digitalcontrolcircuittakeschargeofcontrollingtheworkingcourse.ItconsistsofAT89S51,double-figuredcommon-cathodednumeraldisplay,buttons,buzzer,LED.Machinecontrolcircuitrealizesthefunctionsofwaterleveldetect,motordriven,waterimportandexport,itconsistsofwaterleveldetector,motor,transmissionsystemcomponentsandpenstocks.AfterdownloadingtheprogramtoAT89S51,thiscircuitcanrealizebasicfunctionsoffull-automaticwashingmachine.Itseemshardforthiscontrolsystemtocomparewithperfectonesintheelectricalappliancemarket,butithascertainpracticability.Keywords:AT89S51UserparameterinputwaterleveldetectorControlsystemLED目录引言............................................................-1-II长春工业大学人文信息学院毕业设计(论文)第1章概述....................................................-2-1.1课题开发背景...............................................-2-1.2设计的目的和意义...........................................-2-1.3国内外现状及水平...........................................-2-第2章设计方案..................................................-5-2.1设计任务...................................................-5-2.2洗衣机的设计方案...........................................-5-2.1.1按键....................................................-5-2.1.2洗衣程序................................................-6-2.1.3设计总方框图...........................................-6-2.3控制系统的功能.............................................-7-第3章硬件设计..................................................-8-3.1控制系统的电路组成.........................................-8-3.2电源电路...................................................-8-3.3单片机控制电路................................
