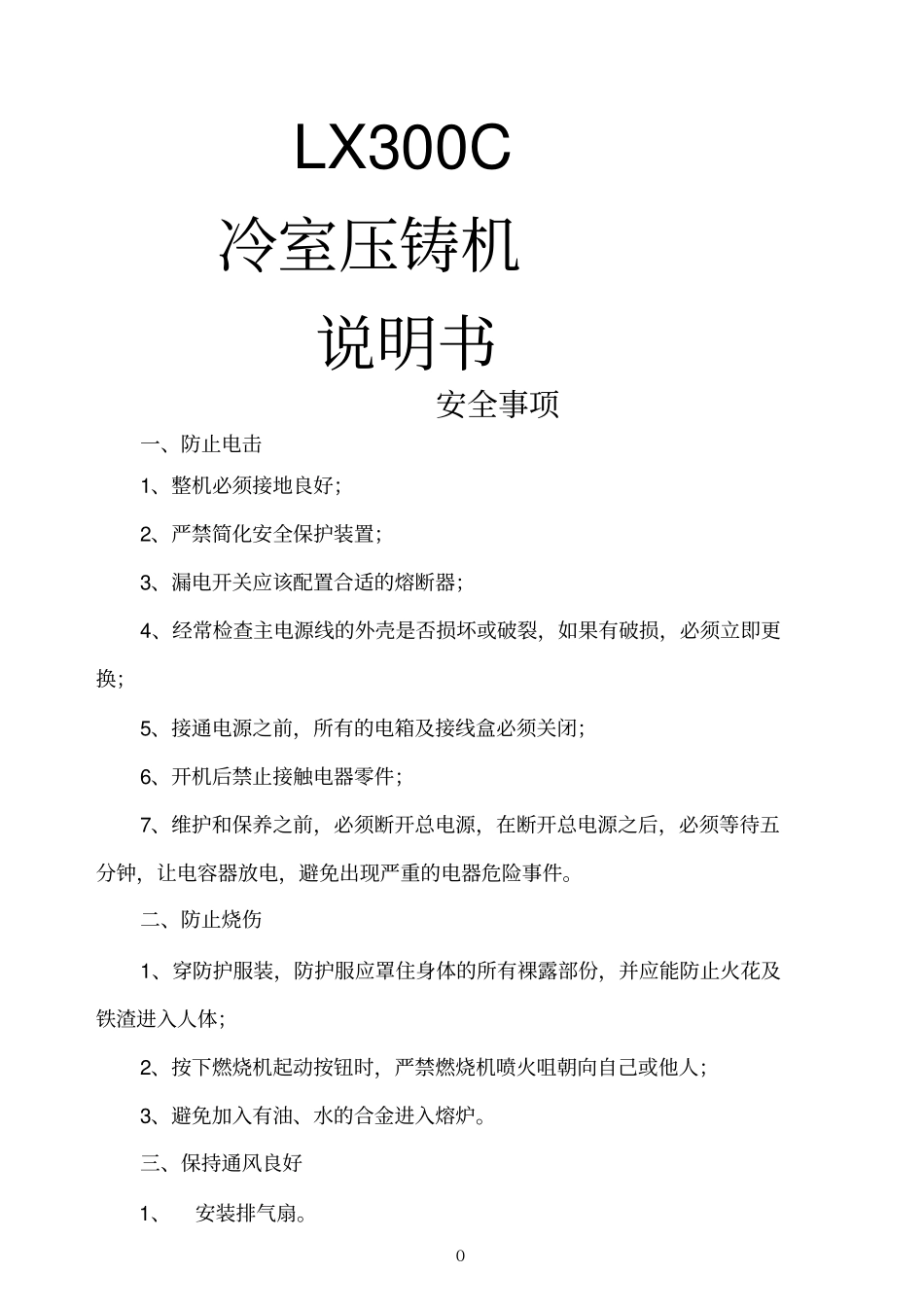

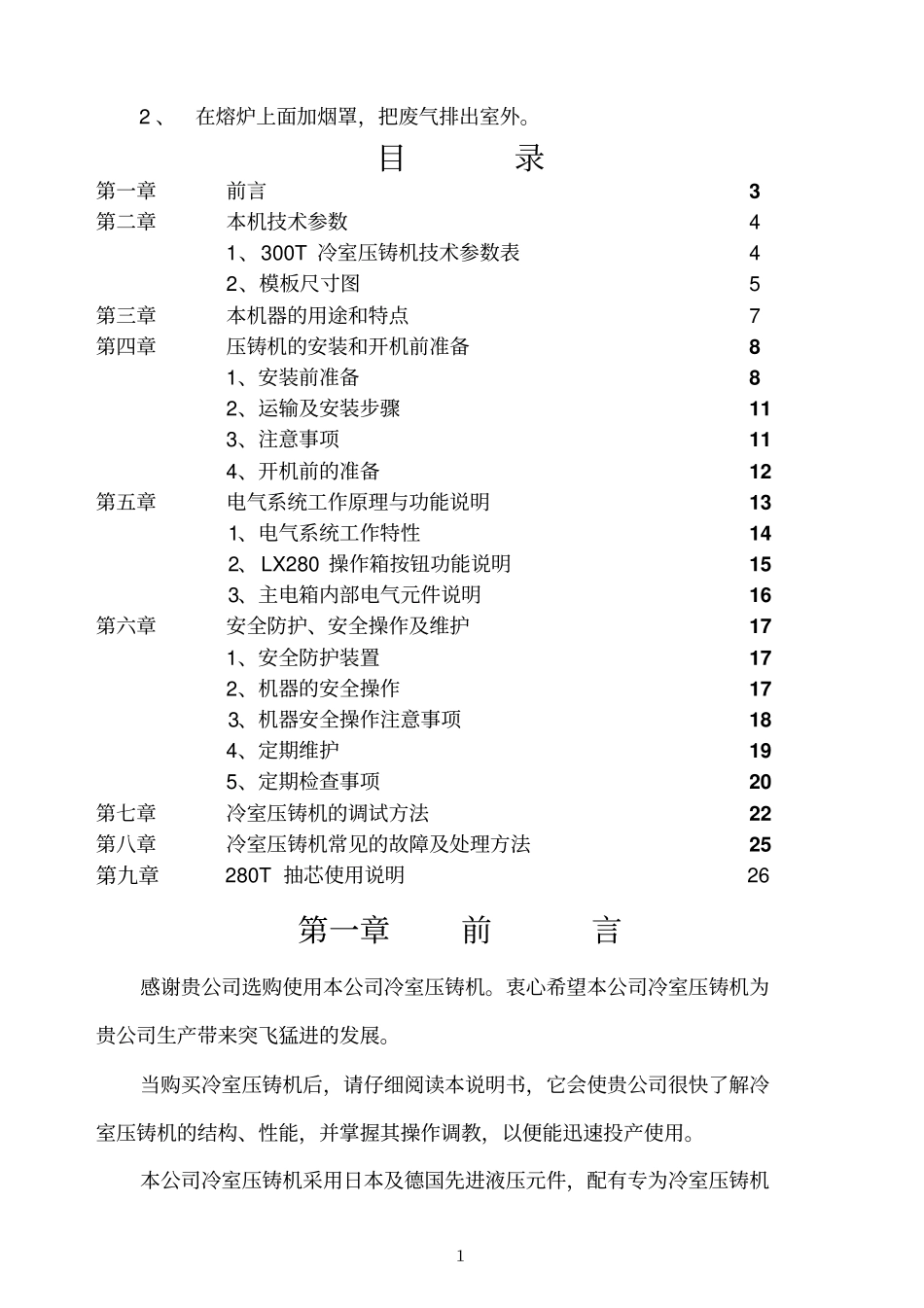

０LX300C冷室压铸机说明书安全事项一、防止电击1、整机必须接地良好；2、严禁简化安全保护装置；3、漏电开关应该配置合适的熔断器；4、经常检查主电源线的外壳是否损坏或破裂，如果有破损，必须立即更换；5、接通电源之前，所有的电箱及接线盒必须关闭；6、开机后禁止接触电器零件；7、维护和保养之前，必须断开总电源，在断开总电源之后，必须等待五分钟，让电容器放电，避免出现严重的电器危险事件。二、防止烧伤1、穿防护服装，防护服应罩住身体的所有裸露部份，并应能防止火花及铁渣进入人体；2、按下燃烧机起动按钮时，严禁燃烧机喷火咀朝向自己或他人；3、避免加入有油、水的合金进入熔炉。三、保持通风良好1、安装排气扇。１2、在熔炉上面加烟罩，把废气排出室外。目录第一章前言3第二章本机技术参数41、300T冷室压铸机技术参数表42、模板尺寸图5第三章本机器的用途和特点7第四章压铸机的安装和开机前准备81、安装前准备82、运输及安装步骤113、注意事项114、开机前的准备12第五章电气系统工作原理与功能说明131、电气系统工作特性142、LX280操作箱按钮功能说明153、主电箱内部电气元件说明16第六章安全防护、安全操作及维护171、安全防护装置172、机器的安全操作173、机器安全操作注意事项184、定期维护195、定期检查事项20第七章冷室压铸机的调试方法22第八章冷室压铸机常见的故障及处理方法25第九章280T抽芯使用说明26第一章前言感谢贵公司选购使用本公司冷室压铸机。衷心希望本公司冷室压铸机为贵公司生产带来突飞猛进的发展。当购买冷室压铸机后，请仔细阅读本说明书，它会使贵公司很快了解冷室压铸机的结构、性能，并掌握其操作调教，以便能迅速投产使用。本公司冷室压铸机采用日本及德国先进液压元件，配有专为冷室压铸机２设计的工业电脑，速度快、周期短、操作方便、性能稳定、安全可靠。为了使贵公司在维护保养上的方便，说明书后面提供了维护保养和易损件等资料。由于公司技术不断改进和突破，故此说明书内可能有小部分内容已经更改，敬请原谅。若贵公司有任何使用及技术问题，欢迎随时与本公司联络，我们尽全力为贵公司解决所有问题和提供最佳服务。３LX280C冷室压铸机技术参数表2、模板尺寸图：项目UNIT单位YYC280CLAMPINGUNIT锁模部分CLAMPINGFORCE锁模力KN2800CLAMPINGDISTANCE锁模行程mm460EJECTIONFORCE顶出力KN150EJECTIONDISTANCE顶出行程mm105MOULDPLATENSPACE模具厚薄距离mm250——650MOULDPLATENSIZE模板尺寸mm860X860SPACEBETWEENBAR导柱内距mm560X560BARDIAMETER导柱直径mm110INJECTIONUNIT射料部分INJECTIONPOSITION射料位置mm0，-125INJECTIONFORCE射料力KN110INJECTIONFORCE(ADDPRESSURE)射料力（有增压）KN230INJECTIONDISTANCE射料行程mm400INJECTIONPLUNGERDIAMETER锤头直径mm50、60、70INJECTIONMASS射料量（Al）Kg1.5、2.1、2.9CASTINGPRESSURE铸造压力Mpa162、112.5、82.6CASTINGAREA铸造面积cm2170、245、335DIAMETEROFFLANGE压射室法兰直径mm101.6DIAMETEROFFIXPLATE压射室法兰凸出高mm12PLUNGERMOVINGDISTANCE压射冲头推出距离mm140OTHERS其它MOTORPOWER马达功率KW18.5SYSTEMPRESSURE系统压力Mpa14OILTANKCAPACITY油箱容量L600WEIGHTOFMACHINE机重Kg10500MACHINESIZE机身总长度(LXWXH)MM6420X1410X2560４第三章本机器的用途和特点本厂冷室压铸机由柱架、机架、打料、液压、电器、润滑系统等部件组成，其工作是从独立的熔炉中提取规定量的熔融铝、锌、铜等有色合金并将其传送至打料套内，当熔融的有色金属合金在高压作用下，压射到安装在模板上的压模内，并保持高压直至液态合金完全固化而成为有色金属合金产品。本机采用电脑、电气、液压联合控制，实现工序间的程序操作。它有“手动”和按预选程序“自动”循环两种工作方式，这样既适应机器的调整又可实现机器的连续生产需要。“手动”工作方式对每个单独工序的动作只须转动或按下开关即能操作；“自动”循环工作方式仅需开关安全门，合模后按一次射料按钮，即能按程序完成一个自动循环。在各工序间，本机设置有安全联锁装置，使用安全可靠。本厂冷室压铸机具有设计先进、制作精良、性...
